Eaton Преобразователь частоты DA1 3~/3~400В 4,1A 1,5кВт, встроенный фильтр ЭМС, IP20 DA1-344D1FB-A20C

Преобразователь частоты DA1 3~/3~400В 4,1A 1,5кВт, встроенный фильтр ЭМС, IP20

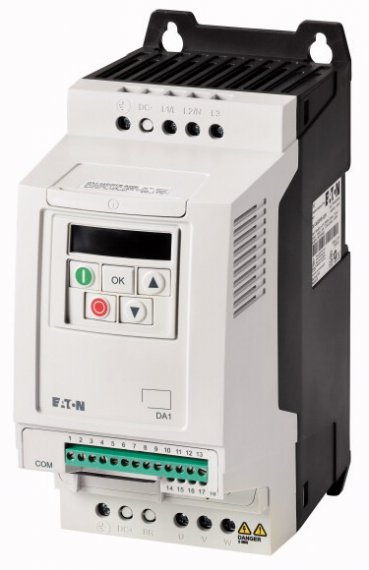

Фотография товара 'Eaton Преобразователь частоты DA1 3~/3~400В 4,1A 1,5кВт, встроенный фильтр ЭМС, IP20 DA1-344D1FB-A20C'
40 975,66 Р
39 753,47 Р Опт 1
Быстрый заказ Нашли дешевле?

Купить Eaton Преобразователь частоты DA1 3~/3~400В 4,1A 1,5кВт, встроенный фильтр ЭМС, IP20 DA1-344D1FB-A20C в один клик!

Полное описание Eaton Преобразователь частоты DA1 3~/3~400В 4,1A 1,5кВт, встроенный фильтр ЭМС, IP20 DA1-344D1FB-A20C

Идентификатор типа DA1
Номинальное напряжение [Ue] 400 В перем. тока, трехфазн.480 В перем. тока, трехфазн.
Выходное напряжение при Ue [U2] 400 В перем. тока, трехфазн.480 В перем. тока, трехфазн.
Сетевое напряжение (50/60 Гц) [ULN] 380 (-10%) - 480 (+10%) В
Расчетный рабочий ток [Ie]
При перегрузке 150 % [Ie] 4.1 A
Примечание Расчетный рабочий ток при частоте переключения 8 кГц и температуре окружающей среды +50 °C
Соотнесенная мощность двигателя
Примечание для стандартных, четырехполюсных асинхронных трехфазных электродвигателей с внутренним или наружным воздушным охлаждением при частоте вращения 1500 мин-1 для 50 Гц и 1800 мин-1 для 60 Гц.
Примечание Цикл перегрузки в течение 60 с каждые 600 с
Указание при 400 В, 50 Гц
Перегрузка 150 % [P] 1.5 кВт
Перегрузка 150 % [IM] 3.6 A
Указание при 440 - 480 В, 60 Гц
Перегрузка 150 % [P] 2 л.с.
Перегрузка 150 % [IM] 3.4 A
Класс защиты IP20/NEMA 0
Интерфейс/полевая шина (встроенный) OP-Bus (RS485)/Modbus RTU, CANopen®
Подключение полевой шины (опция) Ethernet IPDeviceNetPROFIBUSPROFINETModbus-TCPEtherCATSmartWire-DT
Оснащение Фильтры подавления радиопомехТормозной прерывательдополнительная защита печатной платы7-сегментный индикатор
Типоразмер FS2
Подключение к SmartWire-DT дав сочетании с модулем DX-NET-SWD1 SmartWire DT

2. Технические характеристики

Общая информация
Стандарты и предписания Общие требования: IEC/EN 61800-2Требования по ЭМС: IEC/EN 61800-3Требования к безопасности: IEC/EN 61800-5-1
Сертификация CE, UL, cUL, RCM, UkrSEPRO, EAC
Качество изготовления RoHS, ISO 9001
Стойкость к климатическим воздействиям [ρw] < 95 %, средняя относительная влажность (RH), без образования конденсата , без коррозии %
Качество воздуха 3C2, 3S2
Температура окружающей средыМин. рабочая температура -10 °C
Температура окружающей средыМакс. рабочая температура +50 °C
Температура окружающей среды Эксплуатация (с перегрузкой 150 %)
Температура окружающей средыХранение [ϑ] -40 - +60 °C
Степень помех радиоприемаКласс радиопомех (ЭМС) C2, C3; в зависимости от длины провода двигателя, потребляемой мощности и окружения. при необходимости могут потребоваться внешние фильтры подавления радиопомех (опция).
Степень помех радиоприемаОкружение (ЭМС) 1 и 2-е окружение согласно EN 61800-3
Степень помех радиоприемаМаксимальная длина соединительных проводов электродвигателя [I] C2 ≤ 5 mC3 ≤ 25 m M
Установочное положение вертикально
Высота установки 0 - 1000 м над уровнем морябольше 1000 м с 1 % дерейтинг на 100 ммакс. 4000 м M
Класс защиты IP20/NEMA 0
Защита от прикосновения BGV A3 (VBG4, защита от прикосновения пальцами и тыльной стороной кистей рук)
Цепь главного тока
Подача питанияНоминальное напряжение [Ue] 400 В перем. тока, трехфазн.480 В перем. тока, трехфазн.
Подача питанияСетевое напряжение (50/60 Гц) [ULN] 380 (-10%) - 480 (+10%) В
Подача питанияВходной ток (150 % перегрузка) [ILN] 5.6 A
Подача питанияСтруктура сети Сети переменного тока с заземлением средней точки
Подача питанияЧастота сети [fLN] 50/60 Гц
Подача питаниядиапазон частот [fLN] 48 - 62 Гц
Подача питанияЧастота включений сети максимально однократно каждые 30 секунд
Силовая частьфункция Преобразователь частоты с промежуточным контуром постоянного напряжения и с инвертором IGBT
Силовая частьТок перегрузки (перегрузка 150 %) [IL] 6.15 A
Силовая частьмакс. пусковой ток (высокая перегрузка) [IH] 200 %
Силовая частьПримечания по поводу макс. пускового тока на 4 секунды каждые 40 секунд
Силовая частьВыходное напряжение при Ue [U2] 400 В перем. тока, трехфазн.480 В перем. тока, трехфазн.
Силовая частьВыходная частота [f2] 0 - 50/60 (макс. 500) Гц
Силовая частьЧастота переключения [fPWM] 8с возможностью регулировки 4 - 24 (слышимый) кГц
Силовая частьРежим работы Управление V/fРегулирование частоты вращения с компенсацией проскальзыванияБессенсорное векторное управление (SLV)на выбор: векторное управление с возвратом (CLV)
Силовая частьЧастотная разрешающая способность (заданное значение) [Δf] 0.1 Гц
Силовая частьРасчетный рабочий токпри перегрузке 150 % [Ie] 4.1 A
Силовая частьПримечание Расчетный рабочий ток при частоте переключения 8 кГц и температуре окружающей среды +50 °C
Силовая частьПотеря мощностиПотеря мощности при расчетном рабочем токе Ie = 150 % [PV] 76.5 W
Силовая частьКоэффициент полезного действия [η] 94.9 %
Силовая частьмаксимальный ток утечки на землю (PE) без двигателя [IPE] 4.65 мА
Силовая частьоснащение Фильтры подавления радиопомехТормозной прерывательдополнительная защита печатной платы7-сегментный индикатор
Силовая частьЗащитная функция STO (Safe Torque Off, SIL1, PLc Cat 1)
Силовая частьТипоразмер FS2
Отвод двигателяПримечание для стандартных, четырехполюсных асинхронных трехфазных электродвигателей с внутренним или наружным воздушным охлаждением при частоте вращения 1500 мин-1 для 50 Гц и 1800 мин-1 для 60 Гц.
Отвод двигателяПримечание Цикл перегрузки в течение 60 с каждые 600 с
Отвод двигателяУказание при 400 В, 50 Гц
Отвод двигателяперегрузка 150 % [P] 1.5 кВт
Отвод двигателяУказание при 440 - 480 В, 60 Гц
Отвод двигателяперегрузка 150 % [P] 2 л.с.
Отвод двигателямаксимально допустимая длина провода [I] экранированный: 100экранированный, с дросселем двигателя: 200без экранирования: 150без экранирования, с дросселем двигателя: 300 M
Отвод двигателяКажущаяся мощностьКажущаяся мощность при номинальном режиме 400 В [Замыкающий контакт] 2.84 кВА
Отвод двигателяКажущаяся мощностьКажущаяся мощность при номинальном режиме 480 В [Замыкающий контакт] 3.41 кВА
Отвод двигателяФункция торможенияТормозящий момент стандарт макс. 30 % MN
Отвод двигателяФункция торможенияТормозящий момент торможения постоянным током макс. 100 % расчетного постоянного рабочего тока Ie, регулируемый
Отвод двигателяФункция торможенияТормозящий момент с внешним тормозным сопротивлением макс. 100 % расчетного постоянного рабочего тока Ie с внешним тормозным сопротивлением
Отвод двигателяФункция торможенияминимальное внешнее тормозное сопротивление [Rmin] 200 Ω
Отвод двигателяФункция торможенияПорог срабатывания для тормозного транзистора [UDC] 780 В пост. тока В
Управляющая часть
Внешнее управляющее напряжение [Uc] 24 В пост. тока (макс. 100 мА) В
Напряжение заданного значения [Us] 10 В пост. тока (макс. 10 мА) В
Аналоговые входы 2, с возможностью настройки, 0 - 10 В пост. тока, 0/4 - 20 мА
Аналоговые выходы. 2, с возможностью настройки, 0 - 10 В, 0/4 - 20 мА
Цифровые входы 3, с возможностью настройки, макс. 30 В постоянного тока, макс. 5 при аналоговых входах без возможности настройки
Цифровые выходы 2, с возможностью настройки, 24 В пост. тока
Релейные выходы 2, с возможностью настройки, 1 замыкающий контакт и 1 переключающий контакт, 6 A (250 В, AC-1) / 5 A (30 В, DC-1)
Интерфейс/полевая шина (встроенный) OP-Bus (RS485)/Modbus RTU, CANopen®
Соответствующие элемент включения и защиты
Подключение к сетиУстройство защиты (предохранитель или линейный защитный автомат)IEC (тип B, gG), 150 % FAZ-B10/3
Подключение к сетиУстройство защиты (предохранитель или линейный защитный автомат)UL (класс CC или J) 10 A
Подключение к сетиСетевой контактор150 % перегрузка (CT/IH, при 50 °C) DILM7
Подключение к сетиСглаживающие дроссели150 % перегрузка (CT/IH, при 50 °C) DX-LN3-006
Подключение к сетиФильтр подавления радиопомех (внешний, 150 %) DX-EMC34-008
Подключение к сетиФильтр подавления радиопомех, с малым током утечки (внешний, 150 %) DX-EMC34-008-L
Подключение к сетиПримечание к фильтру подавления радиопомех Опция внешнего фильтра подавления радиопомех для большей длины кабеля двигателя и при использовании в другом окружении ЭМС
Соединение промежуточной цепиТормозное сопротивление10 % продолжительность включения (ED) DX-BR200-0K4
Соединение промежуточной цепиТормозное сопротивление20 % продолжительность включения (ED) DX-BR200-0K8
Отвод двигателяДроссели двигателя150 % перегрузка (CT/IH, при 50 °C) DX-LM3-005
Отвод двигателяСинус-фильтр150 % перегрузка (CT/IH, при 50 °C) DX-SIN3-010

3. Проверка конструкции в соответствии с IEC / EN 61439

Технические характеристики для подтверждения типа конструкции
Номинальный ток для указания потери мощности [In] 4.1 A
Потеря мощности на полюс, в зависимости от тока [Pvid] 0 W
Потеря мощности оборудования, в зависимости от тока [Pvid] 76.5 W
Статическая потеря мощности, не зависит от тока [Pvs] 0 W
Способность отдавать потери мощности [Pve] 0 W
Мин. рабочая температура -10 °C
Макс. рабочая температура +50 °C
Проверка конструкции IEC/EN 61439
10.2 твёрдость материалов и деталей10.2.2 Коррозионная стойкость Требования производственного стандарта выполнены.
10.2 твёрдость материалов и деталей10.2.3.1 Нагревостойкость изоляции Требования производственного стандарта выполнены.
10.2 твёрдость материалов и деталей10.2.3.2 Сопротивление изоляционных материалов при обычном нагреве Требования производственного стандарта выполнены.
10.2 твёрдость материалов и деталей10.2.3.3 Сопротивление изоляционных материалов при сильном нагреве Требования производственного стандарта выполнены.
10.2 твёрдость материалов и деталей10.2.4 Устойчивость к ультрафиолетовому излучению Требования производственного стандарта выполнены.
10.2 твёрдость материалов и деталей10.2.5 Подъём Не имеет значения, поскольку необходимо оценить всё коммутационное оборудование.
10.2 твёрдость материалов и деталей10.2.6 Испытание на удар Не имеет значения, поскольку необходимо оценить всё коммутационное оборудование.
10.2 твёрдость материалов и деталей10.2.7 Ярлыки Требования производственного стандарта выполнены.
10.3 Класс защиты изоляции Не имеет значения, поскольку необходимо оценить всё коммутационное оборудование.
10.4 Воздушные промежутки и пути утечки тока Требования производственного стандарта выполнены.
10.5 Защита от удара электрическим током Не имеет значения, поскольку необходимо оценить всё коммутационное оборудование.
10.6 Монтаж оборудования Не имеет значения, поскольку необходимо оценить всё коммутационное оборудование.
10.7 Внутренние электрические цепи и соединения Находится в сфере ответственности компании, монтирующей распределительные устройства.
10.8 Подключения проводов, введённых снаружи Находится в сфере ответственности компании, монтирующей распределительные устройства.
10.9 Свойства изоляции10.9.2 Электрическая прочность при рабочей частоте Находится в сфере ответственности компании, монтирующей распределительные устройства.
10.9 Свойства изоляции10.9.3 Прочность по отношению к импульсному напряжению Находится в сфере ответственности компании, монтирующей распределительные устройства.
10.9 Свойства изоляции10.9.4 Проверка оболочек кабелей из изолирующего материала Находится в сфере ответственности компании, монтирующей распределительные устройства.
10.10 Нагрев Расчёт параметров нагрева находится в сфере ответственности компании, монтирующей распределительные устройства. Компания Eaton указывает данные по потере мощности устройств.
10.11 Стойкость к коротким замыканиям Находится в сфере ответственности компании, монтирующей распределительные устройства. Соблюдать указания для коммутационных устройств.
10.12 Электромагнитная совместимость Находится в сфере ответственности компании, монтирующей распределительные устройства. Соблюдать указания для коммутационных устройств.
10.13 Механическая функция Для устройства требования считаются выполненными, если были соблюдены данные инструкции по монтажу (IL).

4. Размеры

Электротехника, электроника, системы автоматизации / Электроприводы, электродвигатели / Вентильные преобразователи частоты / Вентильные преобразователи частоты =
Электротехника, электроника, системы автоматизации / Электроприводы, электродвигатели / Вентильные преобразователи частоты / Вентильные преобразователи частоты =
Сетевое напряжение 380 - 480 V
Частота сети 50/60 Hz
Количество фаз ввода 3
Количество фаз на выходе 3
Максимум. выходная частота 500 Hz
Максимум. выходное напряжение 500 V
Номинальный выходной ток I2N 4.1 A
Максимум. выход при квадратичной нагрузке при номинальном выходном напряжении 1.5 kW
Максимум. выход при линейной нагрузке при номинальном выходном напряжении 1.5 kW
Относительная симметричная чистая погрешность частоты 10 %
Относительное допустимое отклонение симметричного напряжения 10 %
Количество аналоговых выходов 2
Количество аналоговых входов 2
Количество цифровых выходов 2
Количество цифровых входов 5
С блоком управления Да
Применение в промышленной зоне разрешено Да
Допускается применение в бытовых и коммерческих помещениях Да
Поддержка протокола для TCP / IP Нет
Протокол поддержки PROFIBUS Да
Поддержка протокола для CAN Да
Поддержка протокола для INTERBUS Нет
Поддержка протокола для ASI Нет
Поддержка протокола для KNX Нет
Поддержка протокола для MODBUS Да
Поддержка протокола для Data-Highway Нет
Поддержка протокола для DeviceNet Да
Поддержка протокола для SUCONET Нет
Поддержка протокола для LON Нет
Протокол поддержки PROFINET IO Да
Протокол поддержки PROFINET CBA Нет
Протокол поддержки для SERCOS Нет
Протокол поддержки для Foundation Fieldbus Нет
Поддержка протокола EtherNet / IP Да
Поддержка протокола безопасности интерфейса AS на рабочем месте Нет
Поддержка протокола для DeviceNet Safety Нет
Протокол поддержки INTERBUS-Safety Нет
Поддержка протокола для PROFIsafe Нет
Поддержка протокола для SafetyBUS p Нет
Поддержка протокола для BACnet Нет
Поддержка протокола для других систем шин Да
Количество HW-интерфейсов промышленного Ethernet
Количество интерфейсов PROFINET
Количество HW-интерфейсов RS-232
Количество HW-интерфейсов RS-422
Количество HW-интерфейсов RS-485 1
Количество HW-интерфейсов серийных TTY
Количество HW-интерфейсов USB
Количество параллельных HW-интерфейсов
Количество HW-интерфейсов другое
С оптическим интерфейсом Нет
С подключением к ПК Да
Интегрированное сопротивление взлому Да
Возможна 4-х квадрантная операция Нет
Тип конвертера U converter
Степень защиты (IP) IP20
Степень защиты (NEMA) Other
Высота 231 mm
Ширина 107 mm
Глубина 186 mm
Стандарты на продукцию UL 508C; CSA-C22.2 No. 14; IEC/EN61800-3; IEC/EN61800-5; CE marking
UL File No. E172143
UL Категория Контроль № NMMS, NMMS7
CSA File No. UL report applies to both US and Canada
Сертификация Северной Америки UL listed, certified by UL for use in Canada
Специально разработан для Северной Америки Нет
Подходит для Branch circuits
Максимум. Уровень напряжения 3~ 480 V AC IEC: TN-S UL/CSA: "Y" (Solidly Grounded Wey)
Степень защиты IEC: IP20


5. Апробации

Стандарты на продукцию UL 508C; CSA-C22.2 No. 14; IEC/EN61800-3; IEC/EN61800-5; CE marking
UL File No. E172143
UL Категория Контроль № NMMS, NMMS7
CSA File No. UL report applies to both US and Canada
Сертификация Северной Америки UL listed, certified by UL for use in Canada
Специально разработан для Северной Америки Нет
Подходит для Branch circuits
Максимум. Уровень напряжения 3~ 480 V AC IEC: TN-S UL/CSA: "Y" (Solidly Grounded Wey)
Степень защиты IEC: IP20
Товары
высшего
качества
Быстрый
удобный
заказ
Отличные цены
и оперативная
доставка
Гарантия
от производителя
