Eaton Вспомогательное реле 4А, управляющее напряжение 24В (АС), контакты 2НОPlus2НЗ, категория применения AC-15 DILA-22

Вспомогательное реле 4А, управляющее напряжение 24В (АС), контакты 2НОPlus2НЗ, категория применения AC-15

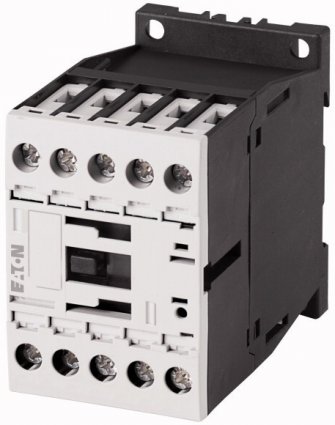

Фотография товара 'Eaton Вспомогательное реле 4А, управляющее напряжение 24В (АС), контакты 2НОPlus2НЗ, категория применения AC-15 DILA-22'
2 097,4 Р
2 034,48 Р Опт 1
Быстрый заказ Нашли дешевле?

Купить Eaton Вспомогательное реле 4А, управляющее напряжение 24В (АС), контакты 2НОPlus2НЗ, категория применения AC-15 DILA-22 в один клик!

Полное описание Eaton Вспомогательное реле 4А, управляющее напряжение 24В (АС), контакты 2НОPlus2НЗ, категория применения AC-15 DILA-22

Применение Вспомогательный контактор
Описание Основные устройства с принудительно ведомыми контактами
Техника присоединения Винтовые клеммы
Расчетный рабочий ток
AC-15220 В 230 В 240 В [Ie] 4 A
AC-15380 В 400 В 415 В [Ie] 4 A
Назначение контактов
Замык. = замыкающий контакт 2 замык
Разм. = размыкающий контакт 2 разм.
Графические условные обозначения
Кодовое число/исполнение комбинаций
Кодовое число 22E
Комбинируется со вспомогательным контактным модулем DILA-XHI(V)…
Управляющее напряжение 24 V DC
Род тока: перем. ток/пост. ток Питание пост. тока
Схема защиты встроенная
Подключение к SmartWire-DT дав сочетании с коммутационным модулем DIL-SWD SmartWire DT
Указания Коммутирующие элементы согласно EN 50011.Обозначение соединений катушки в соответствии с EN 50005.Встроенная схема защиты.Встроенная схема варисторной защиты.

2. Технические характеристики

Общая информация
Стандарты и положения IEC/EN 60947, EN 60947-5-1, VDE 0660, UL, CSA
Механический срок службыУправляется постоянным током DC [Переключения] 20 x 106
Максимальная частота коммутаций [Переключения/ч] 9000
Стойкость к климатическим воздействиям Влажный нагрев, постоянный, в соответствии с IEC 60068-2-78Влажный нагрев, циклический, в соответствии с IEC 60068-2-30
Температура окружающей средыразомкнут -25 - +60 °C
Температура окружающей средыв капсульном корпусе - 25 - 40 °C
Температура окружающей средыТемпература окружающей среды, хранение - 40 - 80 °C
Установочное положениеустановочное положение
Удароустойчивость (IEC/EN 60068-2-27)Импульс полусинуса 10 мсОсновное устройство со вспомогательным контактным модулемЗамыкающие контакты 7 g
Удароустойчивость (IEC/EN 60068-2-27)Импульс полусинуса 10 мсОсновное устройство со вспомогательным контактным модулемРазмыкающие контакты 5 g
Класс защиты IP20
Защита от прикосновения при вертикальном управлении спереди (EN 50274) защита от прикосновения пальцами и тыльной стороной кистей рук
ВесУправляется постоянным током DC 0,294 кг
Поперечные сечения соединенияВинтовые клеммыодножильный 1 x (0,75 - 4)2 x (0,75 - 2,5) мм2
Поперечные сечения соединенияВинтовые клеммытонкопроволочный с оконечной муфтой 1 x (0,75 - 2,5)2 x (0,75 - 2,5) мм2
Поперечные сечения соединенияВинтовые клеммыОдно- или многожильный 18 - 14 AWG
Поперечные сечения соединенияВинтовые клеммыДлина зачистки 10 мм
Поперечные сечения соединенияВинтовые клеммыСоединительный винт M3,5
Поперечные сечения соединенияВинтовые клеммыОтвертка с профилем Pozidriv 2 Размер
Поперечные сечения соединенияВинтовые клеммыСтандартная отвёртка 0.8 x 5.51 x 6 мм
Поперечные сечения соединенияВинтовые клеммымакс. начальный пусковой момент 1.2 Нм
Контакты
Принудительное управление коммутирующими элементами согласно ZH 1/457, включая модуль вспомогательного контакта да
Номинальная устойчивость к импульсу [Uimp] 6000 В перем. тока
Категория перенапряжения / степень загрязнения III/3
Номинальные выдерживаемые напряжения изоляции [Ui] 690 В перем. тока
Номинальное напряжение [Ue] 690 В перем. тока
Безопасное разъединение согласно EN 61140между катушкой и вспомогательными контактами 400 В перем. тока
Безопасное разъединение согласно EN 61140Между вспомогательными контактами 400 В перем. тока
Расчетный рабочий токобычный термический ток, 1-полюсныйразомкнутпри 60 °C [Ith =Ie] 16 A
Расчетный рабочий токAC-15220 В 230 В 240 В [Ie] 4 A
Расчетный рабочий токAC-15380 В 400 В 415 В [Ie] 4 A
Расчетный рабочий токAC-15500 В [Ie] 1.5 A
Расчетный рабочий токПост. ток (DC)Примечание Условия включения и отключения на основе DC-13 Л/П постоянны в соответствии с исходными данными
Расчетный рабочий токПост. ток (DC)DC Л/П ≦ 15 мсКонтакты в серии:1 [24 В] 10 A
Расчетный рабочий токПост. ток (DC)DC Л/П ≦ 15 мсКонтакты в серии:1 [60 В] 6 A
Расчетный рабочий токПост. ток (DC)DC Л/П ≦ 15 мсКонтакты в серии:2 [60 В] 10 A
Расчетный рабочий токПост. ток (DC)DC Л/П ≦ 15 мсКонтакты в серии:1 [110 В] 3 A
Расчетный рабочий токПост. ток (DC)DC Л/П ≦ 15 мсКонтакты в серии:3 [110 В] 6 A
Расчетный рабочий токПост. ток (DC)DC Л/П ≦ 15 мсКонтакты в серии:1 [220 В] 1 A
Расчетный рабочий токПост. ток (DC)DC Л/П ≦ 15 мсКонтакты в серии:3 [220 В] 5 A
Расчетный рабочий токПост. ток (DC)DC Л/П ≦ 50 мсКонтакты в серии:3 [24 В] 4 A
Расчетный рабочий токПост. ток (DC)DC Л/П ≦ 50 мсКонтакты в серии:3 [60 В] 4 A
Расчетный рабочий токПост. ток (DC)DC Л/П ≦ 50 мсКонтакты в серии:3 [110 В] 2 A
Расчетный рабочий токПост. ток (DC)DC Л/П ≦ 50 мсКонтакты в серии:3 [220 В] 1 A
Расчетный рабочий токНадёжность контакта [Частота отказов] <10-8, < один отказ на 100 млн. соединений(при Ue = 24 В пост. тока, Umin = 17 В, Imin = 5,4 мА) λ
Стойкость к коротким замыканиям без свариванияустройство защиты от максимальных перегрузок220 В 230 В 240 В 4 PKZM0
Стойкость к коротким замыканиям без свариванияустройство защиты от максимальных перегрузок380 В 400 В 415 В 4 PKZM0
Стойкость к коротким замыканиям без свариваниязащита от короткого замыкания, макс. предохранитель500 В 10 A gG/gL
Электрические тепловые потери при нагрузке с IthУправляется постоянным током DC 0.85 W
Механические приводы
Безопасность по напряжениюУправляется постоянным током DCПримечание Чистое постоянное напряжение, мостовая схема выпрямления трехфазного тока или сглаженная двухимпульсная мостовая схема выпрямления
Безопасность по напряжениюУправляется постоянным током DCНапряжение натяжения 0.81.1
Безопасность по напряжениюУправляется постоянным током DCпри 24 VВ без модуля вспомогательного контакта (40 °C) [втягивание] 0.7 - 1.3 x Uc
Потребляемая мощностьПитание пост. токаУправляется постоянным током DC [Втягивание = удержание] 3 W
Продолжительность включения 100 % продолжительность включения
Время переключения 100 % US (рекомендуемые значения)Управляется постоянным током DC Задержка замыканияВремя переключения, управление постоянным током, максимальная задержка замыкания 31 мс
Время переключения 100 % US (рекомендуемые значения)Управляется постоянным током DC, время открытия замыкающего контактаВремя переключения замыкающего контакта, управляемого постоянным током Максимальное время открытия 12 мс
Опробованные рабочие характеристики
Вспомогательный контактПилотный режимРабота от перем. тока A600
Вспомогательный контактПилотный режимУправляется постоянным током DC P300
Вспомогательный контактОбщее применениеПерем. ток (AC) 600 В
Вспомогательный контактОбщее применениеПерем. ток (AC) 15 A
Вспомогательный контактОбщее применениеПост. ток (DC) 250 В
Вспомогательный контактОбщее применениеПост. ток (DC) 1 A

3. Проверка конструкции в соответствии с IEC / EN 61439

Технические характеристики для подтверждения типа конструкции
Номинальный ток для указания потери мощности [In] 15.5 A
Потеря мощности на полюс, в зависимости от тока [Pvid] 1 W
Потеря мощности оборудования, в зависимости от тока [Pvid] 0 W
Статическая потеря мощности, не зависит от тока [Pvs] 3 W
Способность отдавать потери мощности [Pve] 0 W
Мин. рабочая температура -25 °C
Макс. рабочая температура +60 °C
Проверка конструкции IEC/EN 61439
10.2 твёрдость материалов и деталей10.2.2 Коррозионная стойкость Требования производственного стандарта выполнены.
10.2 твёрдость материалов и деталей10.2.3.1 Нагревостойкость изоляции Требования производственного стандарта выполнены.
10.2 твёрдость материалов и деталей10.2.3.2 Сопротивление изоляционных материалов при обычном нагреве Требования производственного стандарта выполнены.
10.2 твёрдость материалов и деталей10.2.3.3 Сопротивление изоляционных материалов при сильном нагреве Требования производственного стандарта выполнены.
10.2 твёрдость материалов и деталей10.2.4 Устойчивость к ультрафиолетовому излучению Требования производственного стандарта выполнены.
10.2 твёрдость материалов и деталей10.2.5 Подъём Не имеет значения, поскольку необходимо оценить всё коммутационное оборудование.
10.2 твёрдость материалов и деталей10.2.6 Испытание на удар Не имеет значения, поскольку необходимо оценить всё коммутационное оборудование.
10.2 твёрдость материалов и деталей10.2.7 Ярлыки Требования производственного стандарта выполнены.
10.3 Класс защиты изоляции Не имеет значения, поскольку необходимо оценить всё коммутационное оборудование.
10.4 Воздушные промежутки и пути утечки тока Требования производственного стандарта выполнены.
10.5 Защита от удара электрическим током Не имеет значения, поскольку необходимо оценить всё коммутационное оборудование.
10.6 Монтаж оборудования Не имеет значения, поскольку необходимо оценить всё коммутационное оборудование.
10.7 Внутренние электрические цепи и соединения Находится в сфере ответственности компании, монтирующей распределительные устройства.
10.8 Подключения проводов, введённых снаружи Находится в сфере ответственности компании, монтирующей распределительные устройства.
10.9 Свойства изоляции10.9.2 Электрическая прочность при рабочей частоте Находится в сфере ответственности компании, монтирующей распределительные устройства.
10.9 Свойства изоляции10.9.3 Прочность по отношению к импульсному напряжению Находится в сфере ответственности компании, монтирующей распределительные устройства.
10.9 Свойства изоляции10.9.4 Проверка оболочек кабелей из изолирующего материала Находится в сфере ответственности компании, монтирующей распределительные устройства.
10.10 Нагрев Расчёт параметров нагрева находится в сфере ответственности компании, монтирующей распределительные устройства. Компания Eaton указывает данные по потере мощности устройств.
10.11 Стойкость к коротким замыканиям Находится в сфере ответственности компании, монтирующей распределительные устройства. Соблюдать указания для коммутационных устройств.
10.12 Электромагнитная совместимость Находится в сфере ответственности компании, монтирующей распределительные устройства. Соблюдать указания для коммутационных устройств.
10.13 Механическая функция Для устройства требования считаются выполненными, если были соблюдены данные инструкции по монтажу (IL).

4. Технические характеристики согласно ETIM 7.0

Низковольтные промышленные компоненты (EG000017) / Контакторное реле (EC000196)
Электротехника, электроника, системы автоматизации / Низковольтная коммутационная техника / Contactor (LV) / Contactor relay (ecl@ss10.0.1-27-37-10-01 [AAB716014])
Номинальное управляющее напряжение питания Us при AC 50 Гц 0 - 0 V
Номинальное управляющее напряжение питания Us при 60 Гц переменного тока 0 - 0 V
Номинальное управляющее напряжение питания Us при постоянном токе 24 - 24 V
Тип напряжения для приведения в действие DC
Номинальный рабочий ток Ie, 400 В 4 A
Тип подключения вспомогательной цепи Screw connection
Способ крепления DIN-rail/screw
Интерфейс Нет
Количество вспомогательных контактов как нормально замкнутый контакт 2
Количество вспомогательных контактов как нормально разомкнутый контакт 2
Количество вспомогательных контактов как нормально замкнутый контакт, задержка переключения
Количество вспомогательных контактов как нормально разомкнутый контакт, ведущий
Со светодиодной индикацией Нет
Количество вспомогательных контактов в качестве переключающего контакта
Возможно ручное управление Нет

5. Апробации

Стандарты на продукцию IEC/EN 60947-4-1; UL 508; CSA-C22.2 No. 14-05; CE marking
UL File No. E29184
UL Категория Контроль № NKCR
CSA File No. 012528
CSA Class No. 3211-03
Сертификация Северной Америки UL listed, CSA certified
Специально разработан для Северной Америки Нет
