Eaton Держатель-разъединитель для плавких вставок NH, до 160А, переменное напряжение до 690В XNH00-FCE-S160

Держатель-разъединитель для плавких вставок NH, до 160А, переменное напряжение до 690В

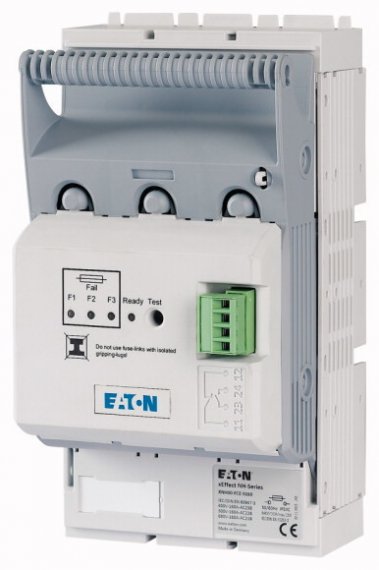

Фотография товара 'Eaton Держатель-разъединитель для плавких вставок NH, до 160А, переменное напряжение до 690В XNH00-FCE-S160'
38 180,21 Р
37 015,08 Р Опт 1
Быстрый заказ Нашли дешевле?

Купить Eaton Держатель-разъединитель для плавких вставок NH, до 160А, переменное напряжение до 690В XNH00-FCE-S160 в один клик!

Полное описание Eaton Держатель-разъединитель для плавких вставок NH, до 160А, переменное напряжение до 690В XNH00-FCE-S160

Основная функция Контроль предохранителя — электронный индикатор
Полюсы 3-полюсн.
Тип монтажа Токовые шины 60 мм
Размер 00
Тип подключения Плоское соединение
Расчетный рабочий ток [Ie] 160 A
Защита со стороны передней панели (с установленными предохранителями XNH) IP20 (во время работы)IP2XC (контактная защита)IP10 (при открытой крышке рукоятки)
Номинальное напряжение [Ue] 690 В перем. тока
Номинальное напряжение [Ue] 440 В пост. тока
Номинальный условный ток короткого замыкания 120 (500 V)100 (690 V) кА
Пожарные свойства Сопротивление горению согласно UL 94
Описание Токовые цепи из электролитической посеребренной медиПодключение кабеля возможно сверху или снизуС электронным контролем плавких вставок предохранителя

2. Технические характеристики

Электрический
Стандарты и предписания МЭК/EN 60947-3
Номинальное напряжение [Ue] 690 В перем. тока
Номинальное напряжение [Ue] 440 В пост. тока
Расчетный рабочий ток [Ie] 160 A
Номинальная частота [f] 40 - 60 Гц
Номинальные выдерживаемые напряжения изоляции [Ui] 800 В перем. тока
Общее количество рассеиваемого тепла при Ith (без предохранителей) [Pv] 14 Вт
Количество рассеиваемого тепла при нагрузке 80 % (без предохранителей) [Pv] 9 Вт
Номинальная устойчивость к импульсу [Uimp] 8 кВ
Категория применения AC-23BНоминальное напряжение AC [Ue] 400 В перем. тока
Категория применения AC-23BРасчетный рабочий ток [Ie] 160 A
Категория применения AC-22BНоминальное напряжение AC [Ue] 500 В перем. тока
Категория применения AC-22BРасчетный рабочий ток [Ie] 160 A
Категория применения AC-21BНоминальное напряжение AC [Ue] 690 В перем. тока
Категория применения AC-21BРасчетный рабочий ток [Ie] 160 A
Категория применения DC-22BНоминальное напряжение [Ue] 250 В пост. тока
Категория применения DC-22BНоминальный рабочий ток [Ie] 160 A
Категория применения DC-21BНоминальное напряжение [Ue] 440 В пост. тока
Категория применения DC-21BНоминальный рабочий ток [Ie] 160 A
Номинальный условный ток короткого замыкания 120 (500 V)100 (690 V) кА
Номинальный кратковременный выдерживаемый ток [Icw] 7 кА
Предохранитель макс.Размеры согласно DIN VDE 0636-2 000 / 00
Предохранитель макс.Максимальная потеря мощности на предохранителе [Pv] 12 Вт
Электрический срок службы [Переключения] 300
Механический
Защита со стороны передней панели (с установленными предохранителями XNH) IP20 (во время работы)IP2XC (контактная защита)IP10 (при открытой крышке рукоятки)
Температура окружающей среды -25 - +55 °C
Номинальный режим работы Непрерывное действие
Активация Ручная активация с помощью зависимого привода
Установочное положение вертикально, горизонтально
Высота установки макс. 2000 M
Категория перенапряжения / степень загрязнения III/3
RoHS (в соответствии с директивой ЕС 2002/95/EG Европейского Парламента и Совета) Да
Направление подвода питания любое (система FLEX)
Запираемый Да, дополнительная комплектация
Уплотнение Да, стандартная комплектация
МатериалМатериал Полиамид
МатериалЦвет Серый
Пожарные свойства Сопротивление горению согласно UL 94
Не содержит галогены Да
Испытание высоким напряжением Да, с использованием раздвижных смотровых окон
Механический срок службы [Переключения] 1400
Стойкость к токам утечки CTI 600
Температуроустойчивость 125 °C
Поперечные сечения соединения
Плоское подключениеДиаметр болта M8
Плоское подключениеМаксимальная ширина кабельного наконечника 25 мм
Плоское подключениеПлоская шина 20 x 10 мм
Столбчатый зажиммногожильный 1,5-95 (медь) мм2
Столбчатый зажимМедная полоса [Количество сегментов x ширина x толщина] 9 x 9 x 0,8 мм
Столбчатый зажиммногожильный 1,5 - 50 Cu мм2
Столбчатый зажимМедная полоса [Количество сегментов x ширина x толщина ] 6 x 9 x 0,8 мм
Призматический зажиммногожильный 10-70 (медь/алюминий) мм2
Двойной призматический зажиммногожильный - мм2
Электронный контроль предохранителей
Источник питания Автономный
Потребляемая мощность 1.5 ВА
Категория перенапряжения 230/400V : III500V : II
Диапазон частот 50 - 60
Входное сопротивление > 1 кОм/В
Напряжение на входе 400 - 500 (+/-10%) В пер. тока
Диапазон температур -5 - +55 °C
Индикатор работы 1 (зеленый)
Индикатор неисправности 3 светодиодных индикатора (F1, F2, F3), красные
Степень защиты IP3X
Функциональная диагностика Кнопка проверки реле + светодиодные индикаторы
ЭМС (электромагнитная совместимость) IEC 61000-4-4IEC 61000-4-5
Плавкие вставки предохранителя NH с токопроводящими перемычками
ВыходыРелейный выход 1 Н/З1 Н/О
ВыходыМаксимальное напряжение 250 В пер. тока
ВыходыМаксимальное напряжение 24 В пост. тока
ВыходыМаксимальный ток коммутации 1 A
Графические условные обозначения
Принципиальная схема

3. Проверка конструкции в соответствии с IEC / EN 61439

Технические характеристики для подтверждения типа конструкции
Номинальный ток для указания потери мощности [In] 160 A
Потеря мощности на полюс, в зависимости от тока [Pvid] 4.7 W
Потеря мощности оборудования, в зависимости от тока [Pvid] 14 W
Проверка конструкции IEC/EN 61439
10.2 твёрдость материалов и деталей10.2.2 Коррозионная стойкость Требования производственного стандарта выполнены.
10.2 твёрдость материалов и деталей10.2.3.1 Нагревостойкость изоляции Требования производственного стандарта выполнены.
10.2 твёрдость материалов и деталей10.2.3.2 Сопротивление изоляционных материалов при обычном нагреве Требования производственного стандарта выполнены.
10.2 твёрдость материалов и деталей10.2.3.3 Сопротивление изоляционных материалов при сильном нагреве Требования производственного стандарта выполнены.
10.2 твёрдость материалов и деталей10.2.4 Устойчивость к ультрафиолетовому излучению Требования производственного стандарта выполнены.
10.2 твёрдость материалов и деталей10.2.5 Подъём Не имеет значения, поскольку необходимо оценить всё коммутационное оборудование.
10.2 твёрдость материалов и деталей10.2.6 Испытание на удар Не имеет значения, поскольку необходимо оценить всё коммутационное оборудование.
10.2 твёрдость материалов и деталей10.2.7 Ярлыки Требования производственного стандарта выполнены.
10.3 Класс защиты изоляции Не имеет значения, поскольку необходимо оценить всё коммутационное оборудование.
10.4 Воздушные промежутки и пути утечки тока Находится в сфере ответственности компании, монтирующей распределительные устройства.
10.5 Защита от удара электрическим током Не имеет значения, поскольку необходимо оценить всё коммутационное оборудование.
10.6 Монтаж оборудования Не имеет значения, поскольку необходимо оценить всё коммутационное оборудование.
10.7 Внутренние электрические цепи и соединения Находится в сфере ответственности компании, монтирующей распределительные устройства.
10.8 Подключения проводов, введённых снаружи Находится в сфере ответственности компании, монтирующей распределительные устройства.
10.9 Свойства изоляции10.9.2 Электрическая прочность при рабочей частоте Ui = 800 В перем. тока
10.9 Свойства изоляции10.9.3 Прочность по отношению к импульсному напряжению Находится в сфере ответственности компании, монтирующей распределительные устройства.
10.9 Свойства изоляции10.9.4 Проверка оболочек кабелей из изолирующего материала Находится в сфере ответственности компании, монтирующей распределительные устройства.
10.10 Нагрев Расчёт параметров нагрева находится в сфере ответственности компании, монтирующей распределительные устройства. Компания Eaton указывает данные по потере мощности устройств.
10.11 Стойкость к коротким замыканиям Находится в сфере ответственности компании, монтирующей распределительные устройства. Соблюдать указания для коммутационных устройств.
10.12 Электромагнитная совместимость Находится в сфере ответственности компании, монтирующей распределительные устройства. Соблюдать указания для коммутационных устройств.
10.13 Механическая функция Для устройства требования считаются выполненными, если были соблюдены данные инструкции по монтажу (IL).

4. Технические характеристики согласно ETIM 7.0

Низковольтные промышленные компоненты (EG000017) / Разъединитель с предохранителем (EC001040)
Электротехника, электроника, системы автоматизации / Низковольтная коммутационная техника / Off-load switch, circuit breaker, control switch / Fuse switch disconnector (ecl@ss10.0.1-27-37-14-01 [AKF058013])
Версия как главный выключатель Нет
Версия как выключатель безопасности Нет
Максимум. номинальное рабочее напряжение Ue AC 500 V
Номинальный постоянный ток Iu 160 A
Номинальная рабочая мощность при AC-23, 400 В 0 kW
Условный номинальный ток короткого замыкания Iq 120 kA
Номинальный кратковременный выдерживаемый ток lcw 7 kA
Подходит для предохранителей NH00
Количество полюсов 3
С защитой от ошибок Да
Тип электрического подключения главной цепи Screw connection
Кабельный ввод Other
Оборудован разъемами Да
Подходит для наземного монтажа Нет
Подходит для фронтального монтажа 4 отверстия Нет
Подходит для монтажа на шине Да
Тип элемента управления Cover grip
Элемент управления положением Front side
Моторный привод необязательно Нет
Моторный привод интегрирован Нет
Версия как установка аварийного останова Нет
Степень защиты (IP), передняя сторона Other
