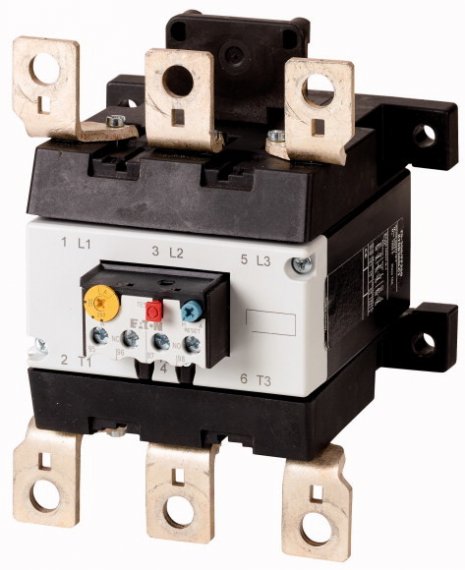

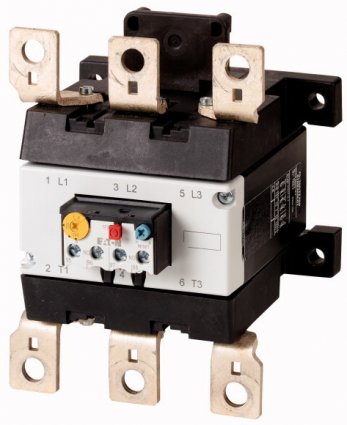

Eaton Реле перегрузки, 160-220A, 1НО Plus1 НЗ Z5-220/FF250

Eaton Реле перегрузки, 160-220A, 1НО Plus1 НЗ Z5-220/FF250

Реле перегрузки, 160-220A, 1НО Plus1 НЗ

Купить по низким ценам Eaton Реле перегрузки, 160-220A, 1НО Plus1 НЗ Z5-220/FF250
Артикул: Z5-220/FF250
Нет в наличии по запросу
90 669,13 ₽ Скидка 33% 60 748,32 ₽ Цена за 1 шт.
  • От 20 шт:
    60 748,32 ₽
    57 711,15 ₽
Описание Eaton Реле перегрузки, 160-220A, 1НО Plus1 НЗ Z5-220/FF250
Чувствительность к выпадению фазIEC/EN 60947, VDE 0660 часть 102
ОписаниеКнопка тестирования/выключенияКнопка сброса ручной/автоматикаНеаварийное расцепление
Вид монтажаПрямой монтажОтдельный монтаж
диапазон установки
Расцепитель перегрузки [Ir]160 - 220 A
Графические условные обозначения
Вспомогательный контакт
Замык. = замыкающий контакт1 замыкающий контакт
Разм. = размыкающий контакт1 размыкающий контакт
Применяемое дляDILM250DILM300A
защита от короткого замыкания
Тип координации 1 [gG/gL]400500 A
Тип координации 2 [gG/gL]315400 A
УказанияРасцепитель перегрузки: класс расцепления 10 AЗащита от короткого замыкания: При прямом монтаже учесть максимально допустимый предохранитель силового контактора.
Указанияприкреплен непосредственно к силовому контактору   1 Силовые контакторы

2. Технические характеристики

Общая информация
Стандарты и предписанияIEC/EN 60947, VDE 0660, UL, CSA
Стойкость к климатическим воздействиямВлажный нагрев, постоянный, в соответствии с IEC 60068-2-78Влажный нагрев, циклический, в соответствии с IEC 60068-2-30
Температура окружающей средыразомкнут-25 - +60 °C
Температура окружающей средыв капсульном корпусе- 25 - 40 °C
Температурная компенсацияпостоянно
Вес1.55 кг
Удароустойчивость10ПолусинусДлительность ударного воздействия 10 мс g
Класс защитыIP00
Защита от прикосновения при вертикальном управлении спереди (EN 50274)с крышкой для клемм
Цепи главного тока
Номинальная устойчивость к импульсу [Uimp]8000 В перем. тока
Категория перенапряжения / степень загрязненияIII/3
Номинальные выдерживаемые напряжения изоляции [Ui]1000 В
Номинальное напряжение [Ue]1000 В перем. тока
Безопасное разъединение согласно EN 61140между вспомогательными контактами и цепями главного тока500 В перем. тока
Безопасное разъединение согласно EN 61140между цепями главного тока500 В перем. тока
Остаточная ошибка температурной компенсации > 40 ºC≦ 0.25 %/K
Электрические тепловые потери (3 контакта)нижнее значение диапазона настройки16 W
Электрические тепловые потери (3 контакта)верхнее значение диапазона регулировки31 W
Поперечные сечения соединениятонкопроволочный с кабельным наконечником185 мм2
Поперечные сечения соединениямногожильный с кабельным наконечником185 мм2
Поперечные сечения соединенияОдно- или многожильный2/0 - 500 MCM AWG
Поперечные сечения соединенияКанал [Ширина]25 мм
Соединительный винтM10 x 35
Начальный пусковой момент18 Нм
ИнструментыШестигранник [SW]16 мм
Цепи вспомогательного и управляющего тока
Номинальная устойчивость к импульсу [Uimp]4000 В
Категория перенапряжения / степень загрязненияIII/3
Поперечные сечения соединенияодножильный1 x (0,75 - 4)2 x (0,75 - 4) мм2
Поперечные сечения соединениятонкопроволочный с оконечной муфтой1 x (0,75 - 2,5)2 x (0,75 - 2,5) мм2
Поперечные сечения соединенияодно- или многожильные2 x (18 - 14) AWG
Соединительный винтM3,5
Начальный пусковой момент1,2 Нм
Длина зачистки8 мм
ИнструментыОтвертка с профилем Pozidriv2 Размер
ИнструментыСтандартная отвёртка1 x 6 мм
Номинальное выдерживаемое напряжение изоляции вспомогательного контура [Ui]500 В перем. тока
Номинальное напряжение [Ue]500 В перем. тока
Безопасное разъединение согласно EN 61140Между вспомогательными контактами240 В перем. тока
Обычный термический ток [Ith]6 A
Расчетный рабочий ток [Ie]AC-15Замыкающие контакты120 В [Ie]1.5 A
Расчетный рабочий ток [Ie]AC-15Замыкающие контакты220 В 230 В 240 В [Ie]1.5 A
Расчетный рабочий ток [Ie]AC-15Замыкающие контакты380 В 400 В 415 В [Ie]0.5 A
Расчетный рабочий ток [Ie]AC-15Замыкающие контакты500 В [Ie]0.5 A
Расчетный рабочий ток [Ie]AC-15Размыкающие контакты120 В [Ie]1.5 A
Расчетный рабочий ток [Ie]AC-15Размыкающие контакты220 В 230 В 240 В [Ie]1.5 A
Расчетный рабочий ток [Ie]AC-15Размыкающие контакты380 В 400 В 415 В [Ie]0.9 A
Расчетный рабочий ток [Ie]AC-15Размыкающие контакты500 В [Ie]0.8 A
Расчетный рабочий ток [Ie]DC Л/П ≦ 15 мсУсловия включения и отключения на основе DC-13 Л/П постоянны в соответствии с исходными данными
Расчетный рабочий ток [Ie]DC Л/П ≦ 15 мс24 В [Ie]0.9 A
Расчетный рабочий ток [Ie]DC Л/П ≦ 15 мс60 В [Ie]0.75 A
Расчетный рабочий ток [Ie]DC Л/П ≦ 15 мс110 В [Ie]0.4 A
Расчетный рабочий ток [Ie]DC Л/П ≦ 15 мс220 В [Ie]0.2 A
Стойкость к коротким замыканиям без свариваниямакс. предохранитель6 A gG/gL
указания
УказанияТемпература окружающей среды: рабочий диапазон согласно IEC/EN 60947
Опробованные рабочие характеристики
Вспомогательный контактПилотный режимРабота от перем. токаB300 при неодинаковой полярности (Opposite polarity)B600 при одинаковой полярности (Same polarity)
Вспомогательный контактПилотный режимУправляется постоянным током DCR300
Short Circuit Current RatingОсновная номинальная характеристикаSCCR10 kA
Short Circuit Current RatingОсновная номинальная характеристикаМакс. предохранитель800 Class L A
Short Circuit Current RatingОсновная номинальная характеристикамакс. CB800 A

3. Проверка конструкции в соответствии с IEC / EN 61439

Технические характеристики для подтверждения типа конструкции
Номинальный ток для указания потери мощности [In]220 A
Потеря мощности на полюс, в зависимости от тока [Pvid]12.6 W
Потеря мощности оборудования, в зависимости от тока [Pvid]37.8 W
Статическая потеря мощности, не зависит от тока [Pvs]0 W
Способность отдавать потери мощности [Pve]0 W
Мин. рабочая температура-25 °C
Макс. рабочая температура+60 °C
Проверка конструкции IEC/EN 61439
10.2 твёрдость материалов и деталей10.2.2 Коррозионная стойкостьТребования производственного стандарта выполнены.
10.2 твёрдость материалов и деталей10.2.3.1 Нагревостойкость изоляцииТребования производственного стандарта выполнены.
10.2 твёрдость материалов и деталей10.2.3.2 Сопротивление изоляционных материалов при обычном нагревеТребования производственного стандарта выполнены.
10.2 твёрдость материалов и деталей10.2.3.3 Сопротивление изоляционных материалов при сильном нагревеТребования производственного стандарта выполнены.
10.2 твёрдость материалов и деталей10.2.4 Устойчивость к ультрафиолетовому излучениюТребования производственного стандарта выполнены.
10.2 твёрдость материалов и деталей10.2.5 ПодъёмНе имеет значения, поскольку необходимо оценить всё коммутационное оборудование.
10.2 твёрдость материалов и деталей10.2.6 Испытание на ударНе имеет значения, поскольку необходимо оценить всё коммутационное оборудование.
10.2 твёрдость материалов и деталей10.2.7 ЯрлыкиТребования производственного стандарта выполнены.
10.3 Класс защиты изоляцииНе имеет значения, поскольку необходимо оценить всё коммутационное оборудование.
10.4 Воздушные промежутки и пути утечки токаТребования производственного стандарта выполнены.
10.5 Защита от удара электрическим токомНе имеет значения, поскольку необходимо оценить всё коммутационное оборудование.
10.6 Монтаж оборудованияНе имеет значения, поскольку необходимо оценить всё коммутационное оборудование.
10.7 Внутренние электрические цепи и соединенияНаходится в сфере ответственности компании, монтирующей распределительные устройства.
10.8 Подключения проводов, введённых снаружиНаходится в сфере ответственности компании, монтирующей распределительные устройства.
10.9 Свойства изоляции10.9.2 Электрическая прочность при рабочей частотеНаходится в сфере ответственности компании, монтирующей распределительные устройства.
10.9 Свойства изоляции10.9.3 Прочность по отношению к импульсному напряжениюНаходится в сфере ответственности компании, монтирующей распределительные устройства.
10.9 Свойства изоляции10.9.4 Проверка оболочек кабелей из изолирующего материалаНаходится в сфере ответственности компании, монтирующей распределительные устройства.
10.10 НагревРасчёт параметров нагрева находится в сфере ответственности компании, монтирующей распределительные устройства. Компания Eaton указывает данные по потере мощности устройств.
10.11 Стойкость к коротким замыканиямНаходится в сфере ответственности компании, монтирующей распределительные устройства. Соблюдать указания для коммутационных устройств.
10.12 Электромагнитная совместимостьНаходится в сфере ответственности компании, монтирующей распределительные устройства. Соблюдать указания для коммутационных устройств.
10.13 Механическая функцияДля устройства требования считаются выполненными, если были соблюдены данные инструкции по монтажу (IL).

4. Технические характеристики согласно ETIM 7.0

Низковольтные промышленные компоненты (EG000017) / Тепловое реле перегрузки (EC000106)
Электротехника, электроника, системы автоматизации / Низковольтная коммутационная техника / Overload protection device / Thermal overload relay (ecl@ss10.0.1-27-37-15-01 [AKF075014])
Регулируемый диапазон тока160 - 220 A
Максимум. номинальное рабочее напряжение Ue1000 V
Способ крепленияDirect attachment/single positioning
Тип электрического подключения главной цепиScrew connection
Количество вспомогательных контактов как нормально замкнутый контакт1
Количество вспомогательных контактов как нормально разомкнутый контакт1
Количество вспомогательных контактов в качестве переключающего контакта
Класс выпускаCLASS 10
Сброс функции вводаНет
Функция сброса автоматическаяДа
Кнопка сброса функцииДа

5. Апробации

Стандарты на продукциюIEC/EN 60947-4-1; UL 60947-4-1; CSA - C22.2 No. 60947-4-1-14; CE marking
UL File No.E29184
UL Категория Контроль №NKCR
CSA File No.12528
CSA Class No.3211-03
Сертификация Северной АмерикиUL listed, CSA certified
Специально разработан для Северной АмерикиНет
Подходит дляBranch circuits
Максимум. Уровень напряжения600 V AC
Степень защитыIEC: IP00, UL/CSA Type: -
