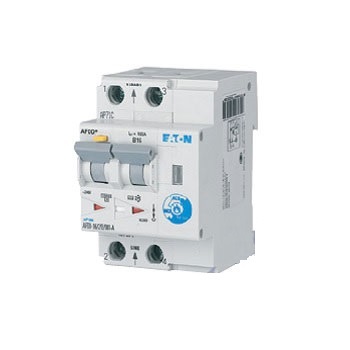

Eaton Устройство защиты от дуги, КЗ, токов утечки и перегрузки, 10 А, хар-ка B, 10мА, тип А AFDD-10/2/B/001-A
Устройство защиты от дуги, КЗ, токов утечки и перегрузки, 10 А, хар-ка B, 10мА, тип А
Купить по низким ценам Eaton Устройство защиты от дуги, КЗ, токов утечки и перегрузки, 10 А, хар-ка B, 10мА, тип А AFDD-10/2/B/001-A
Описание Eaton Устройство защиты от дуги, КЗ, токов утечки и перегрузки, 10 А, хар-ка B, 10мА, тип А AFDD-10/2/B/001-A
Основная функция | Пожарный выключатель | ||
Полюсы | 2-полюсн. | ||
Характеристика срабатывания | B | ||
Применение | Коммутационные устройства для жилых и специальных зданий | ||
Расчетный рабочий ток | In | A | 10 |
Rated switching capacity according to IEC/EN 60898-1 | kA | 10 | |
Возможность подключения для измерения в соответствии с IEC/EN 61009 | кА | 10 | |
Расчетная устойчивость при коротких замыканиях | Icn | кА | 10 |
Расчетный ток утечки | I?N | A | 0,01 |
Тип | Тип A | ||
Срабатывание | A | без задержки | |
Тип сборной шины | ZV-SS | ||
Ассортимент | AFDD | ||
Чувствительность | чувствительный к импульсным токам | ||
Стойкость к импульсному току | условно устойчив к импульсному току 250 A |
Технические характеристики
| Электрический | |||
Types conform to | IEC/EN 62606 IEC/EN 61009 | ||
Текущие контрольные знаки | согласно маркировке | ||
Предельные значения рабочего напряжения | |||
Test circuit | V AC | 170 - 264 | |
Чувствительность | чувствительный к импульсным токам | ||
Расчетная устойчивость при коротких замыканиях | Icn | кА | 10 |
срок службы | |||
электрический | Переключения | 4000 | |
механический | Переключения | 20000 | |
| Механический | |||
Монтажный размер колпачков | мм | 45 | |
Размер цоколя устройства | мм | 80 | |
Монтажная ширина | мм | 54 (3 установочных мест) | |
Монтаж | Фиксаторный ползунок с тремя положениями упрощает демонтаж из имеющейся системы | ||
Класс защиты | Выключатели IP20 IP40 встроенный | ||
Клеммы вверху и внизу | Twin-purpose terminals | ||
Защита клемм | Busbar tag shroud as per VBG4, OVE-EN 6 | ||
Толщина материала сборной шины | мм | 0.8 - 2 | |
допустимый диапазон температур окружающей среды | °C | -25 - +40 | |
допустимая температура хранения и транспортировки | °C | -35 - +60 | |
Стойкость к климатическим воздействиям | according to IEC/EN 61009 | ||
Contact position indicator | red / green |
Bauartnachweis nach IEC/EN 61439(Sachmerkmale anzeigen)(Sachmerkmale verbergen)
Технические характеристики для подтверждения типа конструкции | |||
Номинальный ток для указания потери мощности | In | A | 10 |
Потеря мощности оборудования, в зависимости от тока | Pvid | W | 4.3 |
Мин. рабочая температура | °C | -25 | |
Макс. рабочая температура | °C | 40 | |
Проверка конструкции IEC/EN 61439 | |||
10.2 твёрдость материалов и деталей | |||
10.2.2 Коррозионная стойкость | Требования производственного стандарта выполнены. | ||
10.2.3.1 Нагревостойкость изоляции | Требования производственного стандарта выполнены. | ||
10.2.3.2 Сопротивление изоляционных материалов при обычном нагреве | Требования производственного стандарта выполнены. | ||
10.2.3.3 Сопротивление изоляционных материалов при сильном нагреве | Требования производственного стандарта выполнены. | ||
10.2.4 Устойчивость к ультрафиолетовому излучению | Требования производственного стандарта выполнены. | ||
10.2.5 Подъём | Не имеет значения, поскольку необходимо оценить всё коммутационное оборудование. | ||
10.2.6 Испытание на удар | Не имеет значения, поскольку необходимо оценить всё коммутационное оборудование. | ||
10.2.7 Ярлыки | Требования производственного стандарта выполнены. | ||
10.3 Класс защиты изоляции | Не имеет значения, поскольку необходимо оценить всё коммутационное оборудование. | ||
10.4 Воздушные промежутки и пути утечки тока | Требования производственного стандарта выполнены. | ||
10.5 Защита от удара электрическим током | Не имеет значения, поскольку необходимо оценить всё коммутационное оборудование. | ||
10.6 Монтаж оборудования | Не имеет значения, поскольку необходимо оценить всё коммутационное оборудование. | ||
10.7 Внутренние электрические цепи и соединения | Находится в сфере ответственности компании, монтирующей распределительные устройства. | ||
10.8 Подключения проводов, введённых снаружи | Находится в сфере ответственности компании, монтирующей распределительные устройства. | ||
10.9 Свойства изоляции | |||
10.9.2 Электрическая прочность при рабочей частоте | Находится в сфере ответственности компании, монтирующей распределительные устройства. | ||
10.9.3 Прочность по отношению к импульсному напряжению | Находится в сфере ответственности компании, монтирующей распределительные устройства. | ||
10.9.4 Проверка оболочек кабелей из изолирующего материала | Находится в сфере ответственности компании, монтирующей распределительные устройства. | ||
10.10 Нагрев | Расчёт параметров нагрева находится в сфере ответственности компании, монтирующей распределительные устройства. Компания Eaton указывает данные по потере мощности устройств. | ||
10.11 Стойкость к коротким замыканиям | Находится в сфере ответственности компании, монтирующей распределительные устройства. Соблюдать указания для коммутационных устройств. | ||
10.12 Электромагнитная совместимость | Находится в сфере ответственности компании, монтирующей распределительные устройства. Соблюдать указания для коммутационных устройств. | ||
10.13 Механическая функция | Для устройства требования считаются выполненными, если были соблюдены данные инструкции по монтажу (IL). |
Технические характеристики согласно ETIM 6.0(отобразить признаки изделий)(скрыть признаки изделий)
| Circuit breakers and fuses (EG000020) / Earth leakage circuit breaker with auxiliary device (EC002695) | |||
| Electric engineering, automation, process control engineering / Electrical installation, device / Residual current protection system / Earth leakage circuit breaker with auxiliary device (ecl@ss8.1-27-14-22-13 [ADI479004]) | |||
Number of poles | 2 | ||
Nominal rated voltage | V | 230 | |
Nominal rated current | A | 10 | |
Rated fault current | A | 0.01 | |
Leakage current type | A | ||
Current limiting class | 3 | ||
Rated short-circuit breaking capacity EN 60898 | kA | 10 | |
Rated short-circuit breaking capacity IEC 60947-2 | kA | 0 | |
Frequency | Hz | 50 | |
Release characteristic | B | ||
Concurrently switching N-neutral | No | ||
Over voltage category | 3 | ||
Pollution degree | 2 | ||
Width in number of modular spacings | 3 | ||
Built-in depth | mm | 67 | |
Additional equipment attached at delivery | Fire protection switch | ||
Rated switch current auxiliary device | A | 0 | |
Rated voltage auxiliary device | V | 230 | |
Control voltage type auxiliary equipment | AC | ||
Degree of protection (IP) | IP20 |
