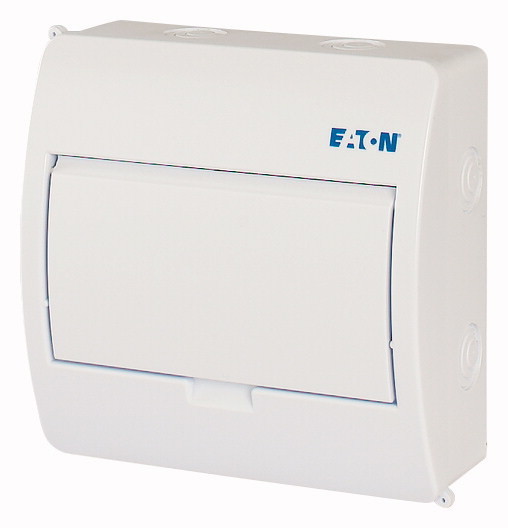

Eaton Компактный щит навесного исполнения, 1ряд, 8 модулей, белая дверь, пластик BC-O-1/8-TW-ECO

Компактный щит навесного исполнения, 1ряд, 8 модулей, белая дверь, пластик

Купить по низким ценам Eaton Компактный щит навесного исполнения, 1ряд, 8 модулей, белая дверь, пластик BC-O-1/8-TW-ECO

Описание Eaton Компактный щит навесного исполнения, 1ряд, 8 модулей, белая дверь, пластик BC-O-1/8-TW-ECO

Функция продукции	Монтажная распределительная панель
Ассортимент	Компактная распределительная панель ECO
Конструктивное исполнение	Открытый монтаж
Место установки	В помещении
Вид инсталляции	Открытый монтаж
Дверь/откидная заслонка	Белый
Класс защиты	IP40
Цвет	Белый
Модульные держатели	Монтажный профиль
Крышка для защиты от прикосновения	пластик
Серии [Количество]	1
Установочные места в каждом ряду	8
Описание	IP40Класс защиты IIПластмассовый корпус белый (RAL 9003)
Ввод проводки	Метрические вводы проводки вверху и внизу
Клеммы, тип конструкции PE- и N	Винтовые клеммы
Клеммы PE и N [Количество x сечение]	PE: 8 x 10N: 8 x 10 мм2
Комплект поставки	Основное устройствоШина крепления прибораКлеммы нуля и защитного проводника

2. Технические характеристики

Общая информация
Стандарты и предписания	EN 62208
RoHS (в соответствии с директивой ЕС 2002/95/EG Европейского Парламента и Совета)	соответствующий
Температура окружающей среды	-20 - +70 °C
Класс защиты	IP40
Класс защиты	Класс защиты II (полностью изолированный)
Номинальное напряжение [Ue]	400 В перем. тока
Номинальная частота [f]	50 Гц
материал
Материал	ABS (пластик)
Цвет	белый (RAL 9003)
Свойства материалов
МеханическийУдарная прочность	IK05

3. Проверка конструкции в соответствии с IEC / EN 61439

Технические характеристики для подтверждения типа конструкции
Потеря мощности, при температуре окружающей среды 35 °C, дельта Т: 20 градусов в верхней части корпуса, рассчитано в соответствии с IEC 60890Отдельный корпус для пристраивания к стене [PV]	8 W
Потеря мощности, при температуре окружающей среды 35 °C, дельта Т: 35 градусов в верхней части корпуса, рассчитано в соответствии с IEC 60890Отдельный корпус для пристраивания к стене [PV]	17 W
Проверка конструкции IEC/EN 61439
10.2 твёрдость материалов и деталей10.2.2 Коррозионная стойкость	Требования производственного стандарта выполнены.
10.2 твёрдость материалов и деталей10.2.3.1 Нагревостойкость изоляции	Требования производственного стандарта выполнены.
10.2 твёрдость материалов и деталей10.2.3.2 Сопротивление изоляционных материалов при обычном нагреве	Требования производственного стандарта выполнены.
10.2 твёрдость материалов и деталей10.2.3.3 Сопротивление изоляционных материалов при сильном нагреве	850 °C, Требования производственного стандарта выполнены.
10.2 твёрдость материалов и деталей10.2.4 Устойчивость к ультрафиолетовому излучению	Не имеет значения для установки в закрытом помещении.
10.2 твёрдость материалов и деталей10.2.5 Подъём	Не имеет значения для корпуса без подъёмника.
10.2 твёрдость материалов и деталей10.2.6 Испытание на удар	IK05
10.2 твёрдость материалов и деталей10.2.7 Ярлыки	Требования производственного стандарта выполнены.
10.3 Класс защиты изоляции	IP40
10.4 Воздушные промежутки и пути утечки тока	Находится в сфере ответственности компании, монтирующей распределительные устройства.
10.5 Защита от удара электрическим током	Класс защиты 2, поэтому не имеет значения.
10.6 Монтаж оборудования	Находится в сфере ответственности компании, монтирующей распределительные устройства.
10.7 Внутренние электрические цепи и соединения	Находится в сфере ответственности компании, монтирующей распределительные устройства.
10.8 Подключения проводов, введённых снаружи	Находится в сфере ответственности компании, монтирующей распределительные устройства.
10.9 Свойства изоляции10.9.2 Электрическая прочность при рабочей частоте	Ui = 400 В перем. тока
10.9 Свойства изоляции10.9.3 Прочность по отношению к импульсному напряжению	3,75 кВ
10.9 Свойства изоляции10.9.4 Проверка оболочек кабелей из изолирующего материала	Требования производственного стандарта выполнены.
10.10 Нагрев	Расчёт параметров нагрева находится в сфере ответственности компании, монтирующей распределительные устройства. Компания Eaton указывает данные по потере мощности устройств.
10.11 Стойкость к коротким замыканиям	Находится в сфере ответственности компании, монтирующей распределительные устройства.
10.12 Электромагнитная совместимость	Находится в сфере ответственности компании, монтирующей распределительные устройства.
10.13 Механическая функция	Требования производственного стандарта выполнены.

4. Технические характеристики согласно ETIM 7.0

Распределительные щиты (EG000023) / Малые распределительные щиты (EC000214)
Электротехника, электроника, системы автоматизации / Электроустановки, электромонтажные материалы / Малые распределительные щиты / Small distribution board (ecl@ss10.0.1-27-14-24-09 [ACN387011])
Способ крепления	Surface mounted (plaster)
Количество рядов	1
Ширина в количестве модульных расстояний	8
Тип покрытия	Door
Модель обложки	Closed
Прозрачная крышка / дверь	Нет
Материал корпуса	Plastic
Высота	195 mm
Ширина	195 mm
Глубина	90 mm
Встроенная глубина	70 mm
Внутренняя глубина	82 mm
На DIN-рейку	Да
С монтажной панелью	Нет
Возможно расширение	Нет
EMC-версия	Нет
Цвет	White
RAL-номер	9003
Степень защиты (IP)	IP40
С замком	Нет
Тип закрытия	Other

Технические характеристики Eaton Компактный щит навесного исполнения, 1ряд, 8 модулей, белая дверь, пластик BC-O-1/8-TW-ECO

Ширина упаковки 10 см
Высота упаковки 10 см
Глубина упаковки 10 см
Объемный вес 1 кг
Кратность поставки 1
Дверь Пластиковая

Тип Распределительный
Монтаж Внутренний
Материал Пластиковые
Замок Нет
Способ установки Настенный
Количество модулей 8

Ширина упаковки 10 см
Высота упаковки 10 см
Глубина упаковки 10 см
Объемный вес 1 кг
Кратность поставки 1
Дверь Пластиковая
Тип Распределительный
Монтаж Внутренний
Материал Пластиковые
Замок Нет
Способ установки Настенный
Количество модулей 8
