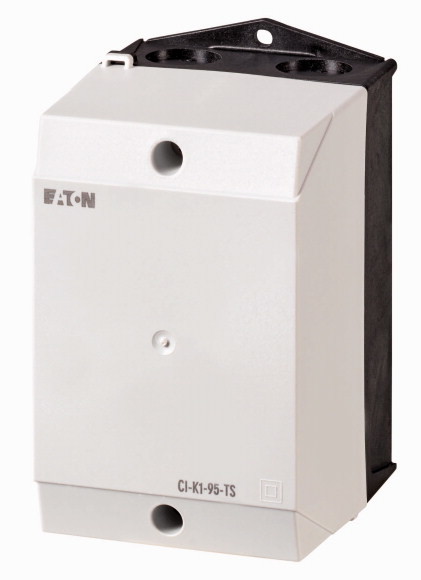

Eaton Изолированный корпус, ДхШхВ = 137x80x95 мм , с рейкой CI-K1-95-TS

Eaton Изолированный корпус, ДхШхВ = 137x80x95 мм , с рейкой CI-K1-95-TS

Изолированный корпус, ДхШхВ = 137x80x95 мм , с рейкой

Купить по низким ценам Eaton Изолированный корпус, ДхШхВ = 137x80x95 мм , с рейкой CI-K1-95-TS
Артикул: CI-K1-95-TS
Нет в наличии по запросу
11 464,20 ₽ Скидка 37% 7 222,45 ₽ Цена за 1 шт.
  • От 20 шт:
    7 222,45 ₽
    6 861,48 ₽
Описание Eaton Изолированный корпус, ДхШхВ = 137x80x95 мм , с рейкой CI-K1-95-TS
Основная функцияБазовый корпус
Функция продукцииБазовый корпус CI-K
Отдельное устройство/законченное устройствоОтдельное устройство
Класс защитыспереди IP65IP65, при вводе проводки методом сквозного монтажа
Класс защитыспереди IP65IP65, при вводе проводки методом сквозного монтажа
МатериалАрмированный стекловолокном поликарбонат
ЦветНижняя часть корпуса RAL 9005, чернаяВерхняя крышка корпуса RAL 7035, светло-серая
Описаниеметрические штамповки вверху, внизу, в задней стенкеПрокалываемая мембрана для проводаСветовой индикатор L-..., возможна установка в штамповку нижней части M20/M25
Ввод проводкиПрокалываемая мембрана для провода
Размеры
Ширина80 мм
Высота120 мм
Глубина95 мм
Размеры
Глубина корпуса
Обозначения на рисункеРазмеры сверху:Глубина установки для монтажной панелиГлубина установки при монтажном профиле высотой 7,5 ммГлубина установки при монтажном профиле высотой 15 мм
Глубина корпуса
Глубина установки при монтажном профиле высотой 7,5 мм72 мм
ОснащениеС монтажным профилем согл. IEC/EN 60715
УказанияL  Штамповки2 x M20 или прокалываемая мембрана до макс. ⌀ 12 мм Замыкающий контакт  Задняя стенка: 2 x прокалываемая мембрана до макс. ⌀ 8 мм

2. Технические характеристики

Общая информация
Стандарты и предписанияIEC/EN 60529DIN EN 62208
Стойкость к климатическим воздействиямВлажный нагрев, постоянный, в соответствии с IEC 60068-2-78Влажный нагрев, циклический, в соответствии с IEC 60068-2-30
Температура окружающей среды-25 - +70-25 - +40 (при вводе проводки методом сквозного монтажа) °C
Класс защитыспереди IP65IP65, при вводе проводки методом сквозного монтажа
Отводимая мощность потерьМакс. эмиттированная потеря мощности при отдельном монтаже, температура окружающей среды +20 °C10 W
материал
МатериалБазаАрмированный стекловолокном поликарбонат
МатериалКрышкаАрмированный стекловолокном поликарбонат
Обработка поверхностикоррозионностойкий
ЦветБазаRAL 9005, черный (матовый)
ЦветКрышкаRAL 7035, светло-серый (матовый)
Свойства материалов
ЭлектрическийСтойкость к токам утечкиCTI 175 (база, согласно IEC 60112)CTI 175 (крышка, согласно IEC 60112)
ЭлектрическийПоверхностное сопротивление в соответствии с IEC 60093> 1 Ω x 1013
ЭлектрическийПрочность изоляции в соответствии с IEC 60243-130 кВ/мм
ТермическийТемпературоустойчивость-40 °C - +120 °C (корпус)-40 °C - +80 °C (уплотнение)
МеханическийУдарная прочностьIK04 согласно EN 50102
Механическиймакс. вес устанавливаемых компонентовМонтажная панель0.5 кг
Механическиймакс. вес устанавливаемых компонентовМонтажный профиль0.5 кг
ХимическийХимическая устойчивостьБаза, крышкаУстойчивость в отношении: кислот < 10 %, минеральных масел, спирта, бензина, жиров, растворов солейУсловно устойчив к: кислотам > 10 %, спиртуНеустойчив к: щелочам, бензолуМембрана для сквозного монтажа (CI-K1/CI-K2) и уплотняющий материалУстойчивость в отношении: кислот < 10 %, щелочей, спирта, растворов солейУсловно устойчив к: кислотам > 10 %, смазкам, бензолуНеустойчив к: минеральному маслу, бензолу
АтмосферныеСолёная водяная пыльIEC 60068-2-11
АтмосферныеУстойчивость к УФ-излучениюпод защитной крышей
АтмосферныеПоглощение воды согласно DIN EN ISO 620.29 %
Характеристика огнезащитыиспытание нитью накалаХарактеристика огнезащиты960 °C/толщина 1 мм (база, крышка; нить накала согласно VDE 0471, часть 2)650 °C/толщина 1 мм (прокалываемая мембрана и материал уплотнения; согласно VDE 0471, часть 2)
Характеристика огнезащитыиспытание нитью накаласогласно UL 94VO/1,5 мм толщина
Характеристика огнезащитыиспытание нитью накаласогласно UL 94HB
Характеристика огнезащитыбез содержания галогеновда

3. Проверка конструкции в соответствии с IEC / EN 61439

Технические характеристики для подтверждения типа конструкции
Мин. рабочая температура-25 °C
Макс. рабочая температура+70 °C
Класс защитыспереди IP65IP65, при вводе проводки методом сквозного монтажа
Макс. эмиттированная потеря мощности при отдельном монтаже, температура окружающей среды +20 °C10 W
Характеристика огнезащиты960 °C/толщина 1 мм (база, крышка; нить накала согласно VDE 0471, часть 2)650 °C/толщина 1 мм (прокалываемая мембрана и материал уплотнения; согласно VDE 0471, часть 2)
Стойкость к токам утечкиCTI 175 (база, согласно IEC 60112)CTI 175 (крышка, согласно IEC 60112)
Обработка поверхностикоррозионностойкий
Ударная прочностьIK04 согласно EN 50102
Температуроустойчивость-40 °C - +120 °C (корпус)-40 °C - +80 °C (уплотнение)
Устойчивость к УФ-излучениюпод защитной крышей
Проверка конструкции IEC/EN 61439
10.2 твёрдость материалов и деталей10.2.2 Коррозионная стойкостьТребования производственного стандарта выполнены.
10.2 твёрдость материалов и деталей10.2.3.1 Нагревостойкость изоляцииТребования производственного стандарта выполнены.
10.2 твёрдость материалов и деталей10.2.3.2 Сопротивление изоляционных материалов при обычном нагревеТребования производственного стандарта выполнены.
10.2 твёрдость материалов и деталей10.2.3.3 Сопротивление изоляционных материалов при сильном нагревеТребования производственного стандарта выполнены.
10.2 твёрдость материалов и деталей10.2.4 Устойчивость к ультрафиолетовому излучениюПо запросу
10.2 твёрдость материалов и деталей10.2.5 ПодъёмНеприемлемо.
10.2 твёрдость материалов и деталей10.2.6 Испытание на ударНе имеет значения, поскольку необходимо оценить всё коммутационное оборудование.
10.2 твёрдость материалов и деталей10.2.7 ЯрлыкиТребования производственного стандарта выполнены.
10.3 Класс защиты изоляцииТребования производственного стандарта выполнены.
10.4 Воздушные промежутки и пути утечки токаТребования производственного стандарта выполнены.
10.5 Защита от удара электрическим токомНе имеет значения, поскольку необходимо оценить всё коммутационное оборудование.
10.6 Монтаж оборудованияНе имеет значения, поскольку необходимо оценить всё коммутационное оборудование.
10.7 Внутренние электрические цепи и соединенияНаходится в сфере ответственности компании, монтирующей распределительные устройства.
10.8 Подключения проводов, введённых снаружиНаходится в сфере ответственности компании, монтирующей распределительные устройства.
10.9 Свойства изоляции10.9.2 Электрическая прочность при рабочей частотеНаходится в сфере ответственности компании, монтирующей распределительные устройства.
10.9 Свойства изоляции10.9.3 Прочность по отношению к импульсному напряжениюНаходится в сфере ответственности компании, монтирующей распределительные устройства.
10.9 Свойства изоляции10.9.4 Проверка оболочек кабелей из изолирующего материалаТребования производственного стандарта выполнены.
10.10 НагревРасчёт параметров нагрева находится в сфере ответственности компании, монтирующей распределительные устройства. Компания Eaton указывает данные по потере мощности устройств.
10.11 Стойкость к коротким замыканиямНаходится в сфере ответственности компании, монтирующей распределительные устройства. Соблюдать указания для коммутационных устройств.
10.12 Электромагнитная совместимостьНаходится в сфере ответственности компании, монтирующей распределительные устройства. Соблюдать указания для коммутационных устройств.
10.13 Механическая функцияДля устройства требования считаются выполненными, если были соблюдены данные инструкции по монтажу (IL).

4. Технические характеристики согласно ETIM 7.0

Низковольтные промышленные компоненты (EG000017) / Пустой корпус для распределительного устройства (EC000712)
Электротехника, электроника, системы автоматизации / Низковольтная коммутационная техника / Component for low-voltage switching technology / Empty housing for switch devices (ecl@ss10.0.1-27-37-13-01 [AKN343014])
Материал корпусаPlastic
Ширина80 mm
Высота120 mm
Глубина95 mm
С прозрачной крышкойНет
Подходит для аварийной остановкиДа
МодельSurface mounting
Степень защиты (IP)IP65
Степень защиты (NEMA)Other
