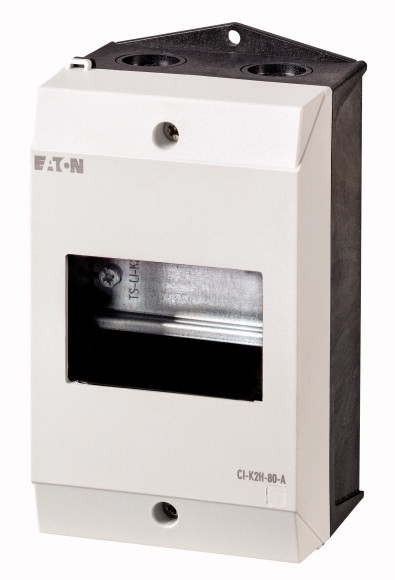

Eaton Изолированный корпус, ДхШхВ = 160x100x80 мм, CI-K2H-80-A
Eaton Изолированный корпус, ДхШхВ = 160x100x80 мм, CI-K2H-80-A
Изолированный корпус, ДхШхВ = 160x100x80 мм,
Купить по низким ценам Eaton Изолированный корпус, ДхШхВ = 160x100x80 мм, CI-K2H-80-A
Описание Eaton Изолированный корпус, ДхШхВ = 160x100x80 мм, CI-K2H-80-A
| Основная функция | Базовый корпус |
| Функция продукции | Базовый корпус CI-K2 |
| Отдельное устройство/законченное устройство | Отдельное устройство |
| Класс защиты | IP30 |
| Класс защиты | IP20IP30 |
| Материал | Армированный стекловолокном поликарбонат |
| Цвет | Нижняя часть корпуса RAL 9005, чернаяВерхняя крышка корпуса RAL 7035, светло-серая |
| Описание | метрические штамповки вверху, внизу, в задней стенкеТвердые метрические штамповкиВвод для управляющего проводаСветовой индикатор L-..., возможна установка в штамповку нижней части M20/M25Вырез стандартного размера и монтажный профиль для установочных устройств, до 4 установочных местНеиспользуемые установочные места (макс. 2) закрыть заглушками VST1 |
| Ввод проводки | Исполнение с жесткой зеркальной поверхностью |
| Размеры | |
| Глубина корпуса | |
| Обозначения на рисунке | Размеры сверху:Глубина установки для монтажной панелиГлубина установки при монтажном профиле высотой 7,5 ммГлубина установки при монтажном профиле высотой 15 мм |
| Глубина корпуса | |
| Глубина установки при монтажном профиле высотой 7,5 мм | 46 мм |
| Оснащение | с вырезом стандартного размера |
| Указания | MQ ШтамповкиШтамповки2 x M25 или прокалываемая мембрана до макс. ⌀ 16 мм2 x M25 или прокалываемая мембрана до макс. ⌀ 16 мм и 1 прокалываемая мембрана до макс. ⌀ 8 мм T Задняя стенка: 2 x прокалываемая мембрана до макс. ⌀ 11 мм (не для CI-K2H) |
| Указания | Мембранная втулка, кабельные вводы ￫ глава 14, Дополнительное оснащение |
2. Технические характеристики
| Общая информация | |
| Стандарты и предписания | IEC/EN 60529DIN EN 62208 |
| Стойкость к климатическим воздействиям | Влажный нагрев, постоянный, в соответствии с IEC 60068-2-78Влажный нагрев, циклический, в соответствии с IEC 60068-2-30 |
| Температура окружающей среды | -25 - +70-25 - +40 (при вводе проводки методом сквозного монтажа) °C |
| Класс защиты | IP30 |
| материал | |
| МатериалБаза | Армированный стекловолокном поликарбонат |
| МатериалКрышка | Армированный стекловолокном поликарбонат |
| Обработка поверхности | коррозионностойкий |
| ЦветБаза | RAL 9005, черный (матовый) |
| ЦветКрышка | RAL 7035, светло-серый (матовый) |
| Свойства материалов | |
| ЭлектрическийСтойкость к токам утечки | CTI 175 (база, согласно IEC 60112)CTI 175 (крышка, согласно IEC 60112) |
| ЭлектрическийПоверхностное сопротивление в соответствии с IEC 60093 | > 1 Ω x 1013 |
| ЭлектрическийПрочность изоляции в соответствии с IEC 60243-1 | 30 кВ/мм |
| ТермическийТемпературоустойчивость | -40 °C - +120 °C (корпус)-40 °C - +80 °C (уплотнение) |
| МеханическийУдарная прочность | IK06 согласно EN 50102 |
| Механическиймакс. вес устанавливаемых компонентовМонтажная панель | 0.7 кг |
| Механическиймакс. вес устанавливаемых компонентовМонтажный профиль | 0.7 кг |
| ХимическийХимическая устойчивость | База, крышкаУстойчивость в отношении: кислот < 10 %, минеральных масел, спирта, бензина, жиров, растворов солейУсловно устойчив к: кислотам > 10 %, спиртуНеустойчив к: щелочам, бензолуМембрана для сквозного монтажа (CI-K1/CI-K2) и уплотняющий материалУстойчивость в отношении: кислот < 10 %, щелочей, спирта, растворов солейУсловно устойчив к: кислотам > 10 %, смазкам, бензолуНеустойчив к: минеральному маслу, бензолу |
| АтмосферныеСолёная водяная пыль | IEC 60068-2-11 |
| АтмосферныеУстойчивость к УФ-излучению | под защитной крышей |
| АтмосферныеПоглощение воды согласно DIN EN ISO 62 | 0.29 % |
| Характеристика огнезащитыиспытание нитью накалаХарактеристика огнезащиты | 960 °C/толщина 1 мм (база, крышка; нить накала согласно VDE 0471, часть 2)650 °C/толщина 1 мм (прокалываемая мембрана и материал уплотнения; согласно VDE 0471, часть 2) |
| Характеристика огнезащитыиспытание нитью накаласогласно UL 94 | VO/1,5 мм толщина |
| Характеристика огнезащитыиспытание нитью накаласогласно UL 94 | HB |
| Характеристика огнезащитыбез содержания галогенов | да |
3. Проверка конструкции в соответствии с IEC / EN 61439
| Технические характеристики для подтверждения типа конструкции | |
| Номинальный ток для указания потери мощности [In] | 0 A |
| Потеря мощности на полюс, в зависимости от тока [Pvid] | 0 W |
| Потеря мощности оборудования, в зависимости от тока [Pvid] | 0 W |
| Статическая потеря мощности, не зависит от тока [Pvs] | 0 W |
| Способность отдавать потери мощности [Pve] | 10 W |
| Мин. рабочая температура | -25 °C |
| Макс. рабочая температура | +70 °C |
| Класс защиты | IP30 |
| Характеристика огнезащиты | 960 °C/толщина 1 мм (база, крышка; нить накала согласно VDE 0471, часть 2)650 °C/толщина 1 мм (прокалываемая мембрана и материал уплотнения; согласно VDE 0471, часть 2) |
| Стойкость к токам утечки | CTI 175 (база, согласно IEC 60112)CTI 175 (крышка, согласно IEC 60112) |
| Обработка поверхности | коррозионностойкий |
| Ударная прочность | IK06 согласно EN 50102 |
| Температуроустойчивость | -40 °C - +120 °C (корпус)-40 °C - +80 °C (уплотнение) |
| Устойчивость к УФ-излучению | под защитной крышей |
| Проверка конструкции IEC/EN 61439 | |
| 10.2 твёрдость материалов и деталей10.2.2 Коррозионная стойкость | Требования производственного стандарта выполнены. |
| 10.2 твёрдость материалов и деталей10.2.3.1 Нагревостойкость изоляции | Требования производственного стандарта выполнены. |
| 10.2 твёрдость материалов и деталей10.2.3.2 Сопротивление изоляционных материалов при обычном нагреве | Требования производственного стандарта выполнены. |
| 10.2 твёрдость материалов и деталей10.2.3.3 Сопротивление изоляционных материалов при сильном нагреве | Требования производственного стандарта выполнены. |
| 10.2 твёрдость материалов и деталей10.2.4 Устойчивость к ультрафиолетовому излучению | По запросу |
| 10.2 твёрдость материалов и деталей10.2.5 Подъём | Неприемлемо. |
| 10.2 твёрдость материалов и деталей10.2.6 Испытание на удар | Требования производственного стандарта выполнены. |
| 10.2 твёрдость материалов и деталей10.2.7 Ярлыки | Требования производственного стандарта выполнены. |
| 10.3 Класс защиты изоляции | Требования производственного стандарта выполнены. |
| 10.4 Воздушные промежутки и пути утечки тока | Требования производственного стандарта выполнены. |
| 10.5 Защита от удара электрическим током | Находится в сфере ответственности компании, монтирующей распределительные устройства. |
| 10.6 Монтаж оборудования | Находится в сфере ответственности компании, монтирующей распределительные устройства. |
| 10.7 Внутренние электрические цепи и соединения | Находится в сфере ответственности компании, монтирующей распределительные устройства. |
| 10.8 Подключения проводов, введённых снаружи | Находится в сфере ответственности компании, монтирующей распределительные устройства. |
| 10.9 Свойства изоляции10.9.2 Электрическая прочность при рабочей частоте | Находится в сфере ответственности компании, монтирующей распределительные устройства. |
| 10.9 Свойства изоляции10.9.3 Прочность по отношению к импульсному напряжению | Находится в сфере ответственности компании, монтирующей распределительные устройства. |
| 10.9 Свойства изоляции10.9.4 Проверка оболочек кабелей из изолирующего материала | Требования производственного стандарта выполнены. |
| 10.10 Нагрев | Расчёт параметров нагрева находится в сфере ответственности компании, монтирующей распределительные устройства. Компания Eaton указывает данные по потере мощности устройств. |
| 10.11 Стойкость к коротким замыканиям | Находится в сфере ответственности компании, монтирующей распределительные устройства. Соблюдать указания для коммутационных устройств. |
| 10.12 Электромагнитная совместимость | Находится в сфере ответственности компании, монтирующей распределительные устройства. Соблюдать указания для коммутационных устройств. |
| 10.13 Механическая функция | Для устройства требования считаются выполненными, если были соблюдены данные инструкции по монтажу (IL). |
4. Технические характеристики согласно ETIM 7.0
| Низковольтные промышленные компоненты (EG000017) / Пустой корпус для распределительного устройства (EC000712) | |
| Электротехника, электроника, системы автоматизации / Низковольтная коммутационная техника / Component for low-voltage switching technology / Empty housing for switch devices (ecl@ss10.0.1-27-37-13-01 [AKN343014]) | |
| Материал корпуса | Plastic |
| Ширина | 100 mm |
| Высота | 181 mm |
| Глубина | 80 mm |
| С прозрачной крышкой | Нет |
| Подходит для аварийной остановки | Нет |
| Модель | Surface mounting |
| Степень защиты (IP) | IP30 |
| Степень защиты (NEMA) | Other |
