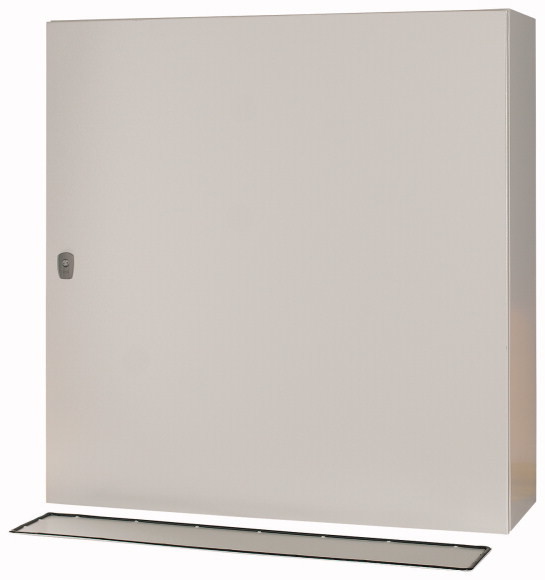

Eaton Металлический навесной щит с монтажной платой, ДхШхВ = 300x1000x1000 мм CS-1010/300
Eaton Металлический навесной щит с монтажной платой, ДхШхВ = 300x1000x1000 мм CS-1010/300
Металлический навесной щит с монтажной платой, ДхШхВ = 300x1000x1000 мм
Купить по низким ценам Eaton Металлический навесной щит с монтажной платой, ДхШхВ = 300x1000x1000 мм CS-1010/300
Описание Eaton Металлический навесной щит с монтажной платой, ДхШхВ = 300x1000x1000 мм CS-1010/300
| Функция продукции | Стеновой корпус с монтажной панелью |
| Класс защиты | IP66IP23 (с вентиляционными пластинами) |
| Описание | Полностью вспененное полиуретанове уплотнениеКласс ударопрочности IK09 согласно EN 62262.Монтажная панель из листовой сталиОпорная пластина со вспененным уплотнением.Однодверный, упор двери справа, угол открывания двери 120°Шарнирные штифты дверей с технологией Quick-Change.Стандартизованная система запирания с зажимным приспособлением.Порошковое покрытие RAL 7035 внутри и снаружи |
| Материал | Листовая сталь |
| Размеры | |
| Ширина | 1000 мм |
| Высота | 1000 мм |
| Глубина | 300 мм |
| Замки [Количество] | 1 (3-точечн.) |
| Шарниры [Количество] | 3 |
| Планка для профильной двери [Количество] | 2 |
| Фланцевые панели [Ширина x Глубина] | 172 x 932 мм |
| Максимум фланцы F3A [Количество] | 3 |
| Монтажные панели [Ширина x глубина] | |
| Высота | 970 мм |
| Ширина | 950 мм |
| Вес | 68 кг |
| Информация о комплекте поставки | Замок, двойная бородка 3 ммвключая приварные резьбовые шпильки M6 для подсоединения защитного провода к двери |
2. Технические характеристики
| Общая информация | |
| Стандарты и предписания | IEC/EN 60529, IEC 62262, IEC/EN 62208 |
| Опасные материалы (RоHS) | В соответствии с Директивой 2002/95/EC Европейского парламента и Совета ЕС |
| RoHS (в соответствии с директивой ЕС 2002/95/EG Европейского Парламента и Совета) | да |
| Стойкость к климатическим воздействиям | Влажный нагрев, постоянный, в соответствии с IEC 60068-2-78; влажный нагрев, циклический, в соответствии с IEC 60068-2-30 |
| Температура окружающей среды | -40 - +70 °C |
| Класс защиты | IP66IP23 (с вентиляционными пластинами) |
| Условия установки | Установка в закрытом помещении/вне помещения |
| Отводимая мощность потерь | Потери мощности Pv [W] для полностью закрытого стального корпуса CS без внутренних перегородок для настенного монтажа.Пример: макс. температура окружающей среды 35 °C; Перегрев ΔT = 20 K; Относительная влажность = 75%. |
| Отводимая мощность потерьМаксимальная потеря мощностиОтдельный корпус для установки на стену [PV] | 143 Вт |
| Отводимая мощность потерьМаксимальная потеря мощностиКорпус электрического шкафа для настенного монтажа [PV] | 136 Вт |
| Отводимая мощность потерьМаксимальная потеря мощностиКорпус среднего размера для установки на стену [PV] | 128 Вт |
| материал | |
| Материал | Листовая сталь |
| Обработка поверхности | Нанесение слоя структурного порошка на основе полиэстера |
| Качество поверхности | облегченная структура |
| Цвет | светло-серый (RAL 7035) |
| Покрытие | Стекло |
| Толщина материалаКорпус | 1.5 мм |
| Толщина материалаМонтажная панель | 3 мм |
| Толщина материалаДверь | 2 мм |
| Толщина материалаОпорная пластина | 1.5 мм |
| Свойства материалов | |
| МеханическийУдарная прочность | IK09 согласно EN 62262 |
| Механическиймакс. вес устанавливаемых компонентовОбщий вес устанавливаемых компонентов | 390 кг |
| Механическиймакс. вес устанавливаемых компонентовМонтажная панель | 350 кг |
| Механическиймакс. вес устанавливаемых компонентовДверь | 40 кг |
| Механическиймакс. вес устанавливаемых компонентов | Полезная нагрузка 500 кг, если крепежные скобы установлены во всех четырех углах корпуса (вертикально или горизонтально), а вес симметрично распределен внутри корпуса. |
| Описание/базовое исполнение | |
| Исполнение | Окантованные и сварные швы, в том числе два резьбовых болта M6 для соединений проводов заземления внутри шкафа. |
| Задняя панель | Шаблон сверления 9 мм для монтажа на стену |
| Боковые панели | Без отверстий |
| Верхняя панель | Без отверстий |
| Нижняя панель | Пользователь может открутить прокладку из пористой резины, прикрепленную по умолчанию, от фланцев F3A- ... или от всей сборки. |
| Монтажная панель, материал | Листовая сталь, горячеоцинкованная |
| Дверь, проектирование | В том числе резьбовые сварочные шпильки M6 для крепления заземляющего провода к двери: |
| Информация о комплекте поставки | Замок, двойная бородка 3 ммвключая приварные резьбовые шпильки M6 для подсоединения защитного провода к двери |
| Если в двери планируется установка электрического оборудования, необходимо также обеспечить непрерывное, постоянное заземление силового контактора с помощью защитного заземляющего кабеля. В качестве соединительных точек для заземляющих проводов следует использовать резьбовые сварочные шпильки на двери и на боковой стенке шкафа. | |
| Дверные петли | Справа, можно изменить |
| Исполнение двери | Упор двери правыйвозможна замена на месте |
| Угол открытия двери | 120° |
| Блокировка двери | Зажим с защитной изоляциейСтандартное запирание 3 мм двойная бородка |
| Замки [Количество] | 1 (3-точечн.) |
3. Проверка конструкции в соответствии с IEC / EN 61439
| Технические характеристики для подтверждения типа конструкции | |
| Потеря мощности, при температуре окружающей среды 35 °C, дельта Т: 20 градусов в верхней части корпуса, рассчитано в соответствии с IEC 60890Отдельный корпус для пристраивания к стене [PV] | 138 W |
| Потеря мощности, при температуре окружающей среды 35 °C, дельта Т: 20 градусов в верхней части корпуса, рассчитано в соответствии с IEC 60890Начальный корпус для настенного монтажа [PV] | 130 W |
| Потеря мощности, при температуре окружающей среды 35 °C, дельта Т: 20 градусов в верхней части корпуса, рассчитано в соответствии с IEC 60890Центральный корпус для пристраивания к стенке [PV] | 121 W |
| Потеря мощности, при температуре окружающей среды 35 °C, дельта Т: 35 градусов в верхней части корпуса, рассчитано в соответствии с IEC 60890Отдельный корпус для пристраивания к стене [PV] | 277 W |
| Потеря мощности, при температуре окружающей среды 35 °C, дельта Т: 35 градусов в верхней части корпуса, рассчитано в соответствии с IEC 60890Начальный корпус для настенного монтажа [PV] | 260 W |
| Потеря мощности, при температуре окружающей среды 35 °C, дельта Т: 35 градусов в верхней части корпуса, рассчитано в соответствии с IEC 60890Центральный корпус для пристраивания к стенке [PV] | 243 W |
| Проверка конструкции IEC/EN 61439 | |
| 10.2 твёрдость материалов и деталей10.2.2 Коррозионная стойкость | Требования производственного стандарта выполнены. |
| 10.2 твёрдость материалов и деталей10.2.3.1 Нагревостойкость изоляции | Требования производственного стандарта выполнены. |
| 10.2 твёрдость материалов и деталей10.2.3.2 Сопротивление изоляционных материалов при обычном нагреве | Требования производственного стандарта выполнены. |
| 10.2 твёрдость материалов и деталей10.2.3.3 Сопротивление изоляционных материалов при сильном нагреве | Требования производственного стандарта выполнены. |
| 10.2 твёрдость материалов и деталей10.2.4 Устойчивость к ультрафиолетовому излучению | Требования производственного стандарта выполнены. |
| 10.2 твёрдость материалов и деталей10.2.5 Подъём | Не имеет значения для корпуса без подъёмника. |
| 10.2 твёрдость материалов и деталей10.2.6 Испытание на удар | IK09 |
| 10.2 твёрдость материалов и деталей10.2.7 Ярлыки | Требования производственного стандарта выполнены. |
| 10.3 Класс защиты изоляции | IP66 |
| 10.4 Воздушные промежутки и пути утечки тока | Находится в сфере ответственности компании, монтирующей распределительные устройства. |
| 10.5 Защита от удара электрическим током | < 0,1 Ом, Требования производственного стандарта выполнены. |
| 10.6 Монтаж оборудования | Находится в сфере ответственности компании, монтирующей распределительные устройства. |
| 10.7 Внутренние электрические цепи и соединения | Находится в сфере ответственности компании, монтирующей распределительные устройства. |
| 10.8 Подключения проводов, введённых снаружи | Находится в сфере ответственности компании, монтирующей распределительные устройства. |
| 10.9 Свойства изоляции10.9.2 Электрическая прочность при рабочей частоте | Ui = 1000 В перем. тока |
| 10.9 Свойства изоляции10.9.3 Прочность по отношению к импульсному напряжению | Не имеет значения для базового корпуса в соответствии с EN 62208. |
| 10.9 Свойства изоляции10.9.4 Проверка оболочек кабелей из изолирующего материала | Не имеет значения, если корпус из металла. |
| 10.10 Нагрев | Расчёт параметров нагрева находится в сфере ответственности компании, монтирующей распределительные устройства. Компания Eaton указывает данные по потере мощности устройств. |
| 10.11 Стойкость к коротким замыканиям | Находится в сфере ответственности компании, монтирующей распределительные устройства. |
| 10.12 Электромагнитная совместимость | Находится в сфере ответственности компании, монтирующей распределительные устройства. |
| 10.13 Механическая функция | Требования производственного стандарта выполнены. |
4. Технические характеристики согласно ETIM 7.0
| Корпус шкафа (EG000011) / Шкаф / Шкаф распределительного устройства (пустой) (EC000261) | |
| Электротехника, электроника, системы автоматизации / Шкафы, стойки, корпуса, пульты для электротехнического оборудования / Распределительные шкафы (пустые) / Распределительные шкафы, корпуса (пустые) (ecl@ss10.0.1-27-18-01-01 [AGZ056016]) | |
| Ширина | 1000 mm |
| Высота | 1000 mm |
| Глубина | 300 mm |
| Материал | Steel |
| Качество материала | Other |
| Отделка поверхности | Powder coating |
| Цвет | Grey |
| RAL-номер | 7035 |
| С монтажной панелью | Да |
| Монтажная плата с регулируемой глубиной | Да |
| Количество замков | 3 |
| Возможна установка пола | Да |
| Возможно крепление к стене | Да |
| Стена встроена | Да |
| Крепление полюса | Да |
| Tackable | Да |
| Количество дверей | 1 |
| Подходит для метрического монтажа | Да |
| Подходит для наружной установки | Нет |
| Скатная крыша | Нет |
| EMC-версия | Да |
| С застекленной дверью | Нет |
| С вентиляционной дверью | Нет |
| С задней дверью | Нет |
| Сила удара | IK09 |
| Степень защиты (IP) | IP66 |
| Степень защиты (NEMA) | 12 |
5. Апробации
| Стандарты на продукцию | UL 508A; CSA-C22.2 No.14; IEC/EN 60529; CE marking |
| UL File No. | E336299 |
| UL Категория Контроль № | NITW |
| CSA File No. | – |
| CSA Class No. | – |
| Сертификация Северной Америки | Request filed for CSA |
| Условия приемлемости | Series CS may be provided with metal sub-panel. No back mounted components are allowed between sub-panel and the back sheet metal enclosure |
| Специально разработан для Северной Америки | Нет |
| Подходит для | Industrial Control Panels |
| Степень защиты | IEC: IP66, indoor and outdoor; UL/CSA Types 1, 12, indoor only. |
Технические характеристики Eaton Металлический навесной щит с монтажной платой, ДхШхВ = 300x1000x1000 мм CS-1010/300
- Ширина упаковки 10 см
- Высота упаковки 10 см
- Глубина упаковки 10 см
- Объемный вес 1 кг
- Кратность поставки 1
- Материал Металлические
- Замок Да
- Тип Распределительный
- Дверь Металлическая
- Монтаж Уличный
- Способ установки Навесной
- Ширина упаковки 10 см
- Высота упаковки 10 см
- Глубина упаковки 10 см
- Объемный вес 1 кг
- Кратность поставки 1
- Материал Металлические
- Замок Да
- Тип Распределительный
- Дверь Металлическая
- Монтаж Уличный
- Способ установки Навесной
