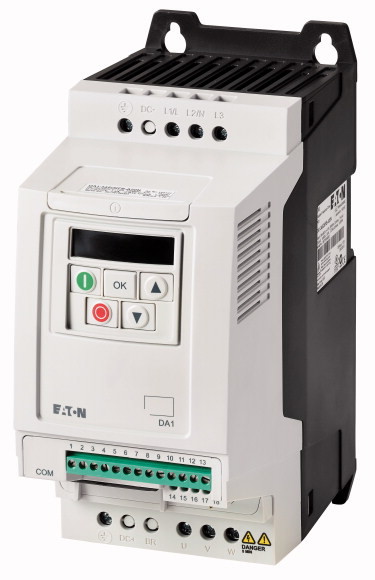

Преобразователь частоты DA1 1~/3~230В 7,0A 1,5кВт, встроенный фильтр ЭМС, IP20
Купить по низким ценам Eaton Преобразователь частоты DA1 1~/3~230В 7,0A 1,5кВт, встроенный фильтр ЭМС, IP20 DA1-127D0FB-A20CОписание Eaton Преобразователь частоты DA1 1~/3~230В 7,0A 1,5кВт, встроенный фильтр ЭМС, IP20 DA1-127D0FB-A20C
Идентификатор типа | DA1 |
Номинальное напряжение [Ue] | 230 В перем. тока, однофазн.240 В перем. тока, однофазн. |
Выходное напряжение при Ue [U2] | 230 В перем. тока, трехфазн.240 В перем. тока, трехфазн. |
Сетевое напряжение (50/60 Гц) [ULN] | 200 (-10%) - 240 (+10%) В |
Расчетный рабочий ток [Ie] | |
При перегрузке 150 % [Ie] | 7 A |
Примечание | Расчетный рабочий ток при частоте переключения 16 кГц и температуре окружающей среды +50 °C |
Соотнесенная мощность двигателя | |
Примечание | для стандартных, четырехполюсных асинхронных трехфазных электродвигателей с внутренним или наружным воздушным охлаждением при частоте вращения 1500 мин-1 для 50 Гц и 1800 мин-1 для 60 Гц. |
Примечание | Цикл перегрузки в течение 60 с каждые 600 с |
Указание | при 230 В, 50 Гц |
Перегрузка 150 % [P] | 1.5 кВт |
Перегрузка 150 % [IM] | 6.3 A |
Указание | при 220 - 240 В, 60 Гц |
Перегрузка 150 % [P] | 2 л.с. |
Перегрузка 150 % [IM] | 6.8 A |
Класс защиты | IP20/NEMA 0 |
Интерфейс/полевая шина (встроенный) | OP-Bus (RS485)/Modbus RTU, CANopen® |
Подключение полевой шины (опция) | Ethernet IPDeviceNetPROFIBUSPROFINETModbus-TCPEtherCATSmartWire-DT |
Оснащение | Фильтры подавления радиопомехТормозной прерывательдополнительная защита печатной платы7-сегментный индикатор |
Типоразмер | FS2 |
Подключение к SmartWire-DT | дав сочетании с модулем DX-NET-SWD1 SmartWire DT |
2. Технические характеристики
Общая информация | |
Стандарты и предписания | Общие требования: IEC/EN 61800-2Требования по ЭМС: IEC/EN 61800-3Требования к безопасности: IEC/EN 61800-5-1 |
Сертификация | CE, UL, cUL, RCM, UkrSEPRO, EAC |
Качество изготовления | RoHS, ISO 9001 |
Стойкость к климатическим воздействиям [ρw] | < 95 %, средняя относительная влажность (RH), без образования конденсата , без коррозии % |
Качество воздуха | 3C2, 3S2 |
Температура окружающей средыМин. рабочая температура | -10 °C |
Температура окружающей средыМакс. рабочая температура | +50 °C |
Температура окружающей среды | Эксплуатация (с перегрузкой 150 %) |
Температура окружающей средыХранение [ϑ] | -40 - +60 °C |
Степень помех радиоприемаКласс радиопомех (ЭМС) | C1 (только с проводным соединением), C2, C3; в зависимости от длины провода двигателя, потребляемой мощности и окружения. При необходимости могут потребоваться внешние фильтры подавления радиопомех (опция). |
Степень помех радиоприемаОкружение (ЭМС) | 1 и 2-е окружение согласно EN 61800-3 |
Степень помех радиоприемаМаксимальная длина соединительных проводов электродвигателя [I] | C1 ≤ 1 mC2 ≤ 5 mC3 ≤ 25 m M |
Установочное положение | вертикально |
Высота установки | 0 - 1000 м над уровнем морябольше 1000 м с 1 % дерейтинг на 100 ммакс. 4000 м M |
Класс защиты | IP20/NEMA 0 |
Защита от прикосновения | BGV A3 (VBG4, защита от прикосновения пальцами и тыльной стороной кистей рук) |
Цепь главного тока | |
Подача питанияНоминальное напряжение [Ue] | 230 В перем. тока, однофазн.240 В перем. тока, однофазн. |
Подача питанияСетевое напряжение (50/60 Гц) [ULN] | 200 (-10%) - 240 (+10%) В |
Подача питанияВходной ток (150 % перегрузка) [ILN] | 12.9 A |
Подача питанияСтруктура сети | Сети переменного тока с заземлением средней точки |
Подача питанияЧастота сети [fLN] | 50/60 Гц |
Подача питаниядиапазон частот [fLN] | 48 - 62 Гц |
Подача питанияЧастота включений сети | максимально однократно каждые 30 секунд |
Силовая частьфункция | Преобразователь частоты с промежуточным контуром постоянного напряжения и с инвертором IGBT |
Силовая частьТок перегрузки (перегрузка 150 %) [IL] | 10.5 A |
Силовая частьмакс. пусковой ток (высокая перегрузка) [IH] | 200 % |
Силовая частьПримечания по поводу макс. пускового тока | на 4 секунды каждые 40 секунд |
Силовая частьВыходное напряжение при Ue [U2] | 230 В перем. тока, трехфазн.240 В перем. тока, трехфазн. |
Силовая частьВыходная частота [f2] | 0 - 50/60 (макс. 500) Гц |
Силовая частьЧастота переключения [fPWM] | 16с возможностью регулировки 4 - 32 (слышимый) кГц |
Силовая частьРежим работы | Управление V/fРегулирование частоты вращения с компенсацией проскальзыванияБессенсорное векторное управление (SLV)на выбор: векторное управление с возвратом (CLV) |
Силовая частьЧастотная разрешающая способность (заданное значение) [Δf] | 0.1 Гц |
Силовая частьРасчетный рабочий токпри перегрузке 150 % [Ie] | 7 A |
Силовая частьПримечание | Расчетный рабочий ток при частоте переключения 16 кГц и температуре окружающей среды +50 °C |
Силовая частьПотеря мощностиПотеря мощности при расчетном рабочем токе Ie = 150 % [PV] | 63 W |
Силовая частьКоэффициент полезного действия [η] | 95.8 % |
Силовая частьмаксимальный ток утечки на землю (PE) без двигателя [IPE] | 2.49 мА |
Силовая частьоснащение | Фильтры подавления радиопомехТормозной прерывательдополнительная защита печатной платы7-сегментный индикатор |
Силовая частьЗащитная функция | STO (Safe Torque Off, SIL1, PLc Cat 1) |
Силовая частьТипоразмер | FS2 |
Отвод двигателяПримечание | для стандартных, четырехполюсных асинхронных трехфазных электродвигателей с внутренним или наружным воздушным охлаждением при частоте вращения 1500 мин-1 для 50 Гц и 1800 мин-1 для 60 Гц. |
Отвод двигателяПримечание | Цикл перегрузки в течение 60 с каждые 600 с |
Отвод двигателяУказание | при 230 В, 50 Гц |
Отвод двигателяперегрузка 150 % [P] | 1.5 кВт |
Отвод двигателяУказание | при 220 - 240 В, 60 Гц |
Отвод двигателяперегрузка 150 % [P] | 2 л.с. |
Отвод двигателямаксимально допустимая длина провода [I] | экранированный: 100экранированный, с дросселем двигателя: 200без экранирования: 150без экранирования, с дросселем двигателя: 300 M |
Отвод двигателяКажущаяся мощностьКажущаяся мощность при номинальном режиме 230 В [Замыкающий контакт] | 2.79 кВА |
Отвод двигателяКажущаяся мощностьКажущаяся мощность при номинальном режиме 240 В [Замыкающий контакт] | 2.91 кВА |
Отвод двигателяФункция торможенияТормозящий момент стандарт | макс. 30 % MN |
Отвод двигателяФункция торможенияТормозящий момент торможения постоянным током | макс. 100 % расчетного постоянного рабочего тока Ie, регулируемый |
Отвод двигателяФункция торможенияТормозящий момент с внешним тормозным сопротивлением | макс. 100 % расчетного постоянного рабочего тока Ie с внешним тормозным сопротивлением |
Отвод двигателяФункция торможенияминимальное внешнее тормозное сопротивление [Rmin] | 50 Ω |
Отвод двигателяФункция торможенияПорог срабатывания для тормозного транзистора [UDC] | 390 В пост. тока В |
Управляющая часть | |
Внешнее управляющее напряжение [Uc] | 24 В пост. тока (макс. 100 мА) В |
Напряжение заданного значения [Us] | 10 В пост. тока (макс. 10 мА) В |
Аналоговые входы | 2, с возможностью настройки, 0 - 10 В пост. тока, 0/4 - 20 мА |
Аналоговые выходы. | 2, с возможностью настройки, 0 - 10 В, 0/4 - 20 мА |
Цифровые входы | 3, с возможностью настройки, макс. 30 В постоянного тока, макс. 5 при аналоговых входах без возможности настройки |
Цифровые выходы | 2, с возможностью настройки, 24 В пост. тока |
Релейные выходы | 2, с возможностью настройки, 1 замыкающий контакт и 1 переключающий контакт, 6 A (250 В, AC-1) / 5 A (30 В, DC-1) |
Интерфейс/полевая шина (встроенный) | OP-Bus (RS485)/Modbus RTU, CANopen® |
Соответствующие элемент включения и защиты | |
Подключение к сетиУстройство защиты (предохранитель или линейный защитный автомат)IEC (тип B, gG), 150 % | FAZ-B20/1N |
Подключение к сетиУстройство защиты (предохранитель или линейный защитный автомат)UL (класс CC или J) | 20 A |
Подключение к сетиСетевой контактор150 % перегрузка (CT/IH, при 50 °C) | DILM7 |
Подключение к сетиСглаживающие дроссели150 % перегрузка (CT/IH, при 50 °C) | DX-LN1-018 |
Подключение к сетиФильтр подавления радиопомех (внешний, 150 %) | DX-EMC12-014-FS2 |
Подключение к сетиПримечание к фильтру подавления радиопомех | Опция внешнего фильтра подавления радиопомех для большей длины кабеля двигателя и при использовании в другом окружении ЭМС |
Соединение промежуточной цепиТормозное сопротивление10 % продолжительность включения (ED) | DX-BR050-0K4 |
Соединение промежуточной цепиТормозное сопротивление20 % продолжительность включения (ED) | DX-BR050-0K8 |
Отвод двигателяДроссели двигателя150 % перегрузка (CT/IH, при 50 °C) | DX-LM3-008 |
Отвод двигателяСинус-фильтр150 % перегрузка (CT/IH, при 50 °C) | DX-SIN3-010 |
3. Проверка конструкции в соответствии с IEC / EN 61439
Технические характеристики для подтверждения типа конструкции | |
Номинальный ток для указания потери мощности [In] | 7 A |
Потеря мощности на полюс, в зависимости от тока [Pvid] | 0 W |
Потеря мощности оборудования, в зависимости от тока [Pvid] | 63 W |
Статическая потеря мощности, не зависит от тока [Pvs] | 0 W |
Способность отдавать потери мощности [Pve] | 0 W |
Мин. рабочая температура | -10 °C |
Макс. рабочая температура | +50 °C |
Проверка конструкции IEC/EN 61439 | |
10.2 твёрдость материалов и деталей10.2.2 Коррозионная стойкость | Требования производственного стандарта выполнены. |
10.2 твёрдость материалов и деталей10.2.3.1 Нагревостойкость изоляции | Требования производственного стандарта выполнены. |
10.2 твёрдость материалов и деталей10.2.3.2 Сопротивление изоляционных материалов при обычном нагреве | Требования производственного стандарта выполнены. |
10.2 твёрдость материалов и деталей10.2.3.3 Сопротивление изоляционных материалов при сильном нагреве | Требования производственного стандарта выполнены. |
10.2 твёрдость материалов и деталей10.2.4 Устойчивость к ультрафиолетовому излучению | Требования производственного стандарта выполнены. |
10.2 твёрдость материалов и деталей10.2.5 Подъём | Не имеет значения, поскольку необходимо оценить всё коммутационное оборудование. |
10.2 твёрдость материалов и деталей10.2.6 Испытание на удар | Не имеет значения, поскольку необходимо оценить всё коммутационное оборудование. |
10.2 твёрдость материалов и деталей10.2.7 Ярлыки | Требования производственного стандарта выполнены. |
10.3 Класс защиты изоляции | Не имеет значения, поскольку необходимо оценить всё коммутационное оборудование. |
10.4 Воздушные промежутки и пути утечки тока | Требования производственного стандарта выполнены. |
10.5 Защита от удара электрическим током | Не имеет значения, поскольку необходимо оценить всё коммутационное оборудование. |
10.6 Монтаж оборудования | Не имеет значения, поскольку необходимо оценить всё коммутационное оборудование. |
10.7 Внутренние электрические цепи и соединения | Находится в сфере ответственности компании, монтирующей распределительные устройства. |
10.8 Подключения проводов, введённых снаружи | Находится в сфере ответственности компании, монтирующей распределительные устройства. |
10.9 Свойства изоляции10.9.2 Электрическая прочность при рабочей частоте | Находится в сфере ответственности компании, монтирующей распределительные устройства. |
10.9 Свойства изоляции10.9.3 Прочность по отношению к импульсному напряжению | Находится в сфере ответственности компании, монтирующей распределительные устройства. |
10.9 Свойства изоляции10.9.4 Проверка оболочек кабелей из изолирующего материала | Находится в сфере ответственности компании, монтирующей распределительные устройства. |
10.10 Нагрев | Расчёт параметров нагрева находится в сфере ответственности компании, монтирующей распределительные устройства. Компания Eaton указывает данные по потере мощности устройств. |
10.11 Стойкость к коротким замыканиям | Находится в сфере ответственности компании, монтирующей распределительные устройства. Соблюдать указания для коммутационных устройств. |
10.12 Электромагнитная совместимость | Находится в сфере ответственности компании, монтирующей распределительные устройства. Соблюдать указания для коммутационных устройств. |
10.13 Механическая функция | Для устройства требования считаются выполненными, если были соблюдены данные инструкции по монтажу (IL). |
4. Размеры
Электротехника, электроника, системы автоматизации / Электроприводы, электродвигатели / Вентильные преобразователи частоты / Вентильные преобразователи частоты = | |
Электротехника, электроника, системы автоматизации / Электроприводы, электродвигатели / Вентильные преобразователи частоты / Вентильные преобразователи частоты = | |
Сетевое напряжение | 200 - 240 V |
Частота сети | 50/60 Hz |
Количество фаз ввода | 1 |
Количество фаз на выходе | 3 |
Максимум. выходная частота | 500 Hz |
Максимум. выходное напряжение | 250 V |
Номинальный выходной ток I2N | 7 A |
Максимум. выход при квадратичной нагрузке при номинальном выходном напряжении | 1.5 kW |
Максимум. выход при линейной нагрузке при номинальном выходном напряжении | 1.5 kW |
Относительная симметричная чистая погрешность частоты | 10 % |
Относительное допустимое отклонение симметричного напряжения | 10 % |
Количество аналоговых выходов | 2 |
Количество аналоговых входов | 2 |
Количество цифровых выходов | 2 |
Количество цифровых входов | 5 |
С блоком управления | Да |
Применение в промышленной зоне разрешено | Да |
Допускается применение в бытовых и коммерческих помещениях | Да |
Поддержка протокола для TCP / IP | Нет |
Протокол поддержки PROFIBUS | Да |
Поддержка протокола для CAN | Да |
Поддержка протокола для INTERBUS | Нет |
Поддержка протокола для ASI | Нет |
Поддержка протокола для KNX | Нет |
Поддержка протокола для MODBUS | Да |
Поддержка протокола для Data-Highway | Нет |
Поддержка протокола для DeviceNet | Да |
Поддержка протокола для SUCONET | Нет |
Поддержка протокола для LON | Нет |
Протокол поддержки PROFINET IO | Да |
Протокол поддержки PROFINET CBA | Нет |
Протокол поддержки для SERCOS | Нет |
Протокол поддержки для Foundation Fieldbus | Нет |
Поддержка протокола EtherNet / IP | Да |
Поддержка протокола безопасности интерфейса AS на рабочем месте | Нет |
Поддержка протокола для DeviceNet Safety | Нет |
Протокол поддержки INTERBUS-Safety | Нет |
Поддержка протокола для PROFIsafe | Нет |
Поддержка протокола для SafetyBUS p | Нет |
Поддержка протокола для BACnet | Нет |
Поддержка протокола для других систем шин | Да |
Количество HW-интерфейсов промышленного Ethernet | |
Количество интерфейсов PROFINET | |
Количество HW-интерфейсов RS-232 | |
Количество HW-интерфейсов RS-422 | |
Количество HW-интерфейсов RS-485 | 1 |
Количество HW-интерфейсов серийных TTY | |
Количество HW-интерфейсов USB | |
Количество параллельных HW-интерфейсов | |
Количество HW-интерфейсов другое | |
С оптическим интерфейсом | Нет |
С подключением к ПК | Да |
Интегрированное сопротивление взлому | Да |
Возможна 4-х квадрантная операция | Нет |
Тип конвертера | U converter |
Степень защиты (IP) | IP20 |
Степень защиты (NEMA) | Other |
Высота | 231 mm |
Ширина | 107 mm |
Глубина | 186 mm |
Стандарты на продукцию | UL 508C; CSA-C22.2 No. 14; IEC/EN61800-3; IEC/EN61800-5; CE marking |
UL File No. | E172143 |
UL Категория Контроль № | NMMS, NMMS7 |
CSA File No. | UL report applies to both US and Canada |
Сертификация Северной Америки | UL listed, certified by UL for use in Canada |
Специально разработан для Северной Америки | Нет |
Подходит для | Branch circuits |
Максимум. Уровень напряжения | 1~ 240 V AC IEC: TN-S UL/CSA: "Y" (Solidly Grounded Wey) |
Степень защиты | IEC: IP20 |
5. Апробации
Стандарты на продукцию | UL 508C; CSA-C22.2 No. 14; IEC/EN61800-3; IEC/EN61800-5; CE marking |
UL File No. | E172143 |
UL Категория Контроль № | NMMS, NMMS7 |
CSA File No. | UL report applies to both US and Canada |
Сертификация Северной Америки | UL listed, certified by UL for use in Canada |
Специально разработан для Северной Америки | Нет |
Подходит для | Branch circuits |
Максимум. Уровень напряжения | 1~ 240 V AC IEC: TN-S UL/CSA: "Y" (Solidly Grounded Wey) |
Степень защиты | IEC: IP20 |
Технические характеристики Eaton Преобразователь частоты DA1 1~/3~230В 7,0A 1,5кВт, встроенный фильтр ЭМС, IP20 DA1-127D0FB-A20C
- Ширина упаковки 10 см
- Высота упаковки 10 см
- Глубина упаковки 10 см
- Объемный вес 1 кг
- Кратность поставки 1
- Ширина упаковки 10 см
- Высота упаковки 10 см
- Глубина упаковки 10 см
- Объемный вес 1 кг
- Кратность поставки 1
Написать отзыв
Общая оценка товара:
Официальный поставщик компании Eaton в России
