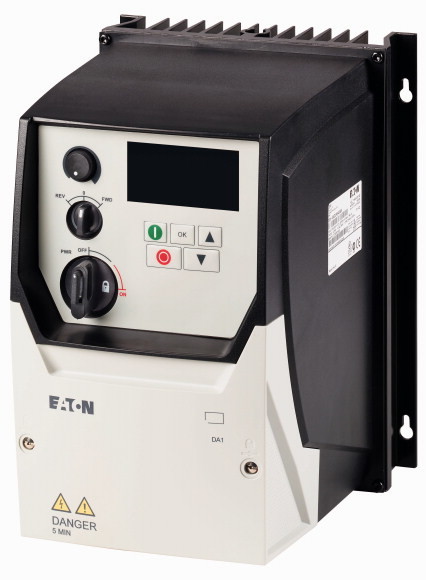

Преобразователь частоты DA1 3~400В 5,8A 2,2кВт, встроенный фильтр ЭМС, IP66, локальное управление

Купить по низким ценам Eaton Преобразователь частоты DA1 3~400В 5,8A 2,2кВт, встроенный фильтр ЭМС, IP66, локальное управление DA1-345D8FB-B6SC
Артикул: DA1-345D8FB-B6SC
Нет в наличии по запросу
630 302,31 ₽ Скидка 40% 378 181,38 ₽ Цена за 1 шт.
  • От 20 шт:
    378 181,38 ₽
    359 272,74 ₽
Описание Eaton Преобразователь частоты DA1 3~400В 5,8A 2,2кВт, встроенный фильтр ЭМС, IP66, локальное управление DA1-345D8FB-B6SC
Идентификатор типаDA1
Номинальное напряжение [Ue]400 В перем. тока, трехфазн.480 В перем. тока, трехфазн.
Выходное напряжение при Ue [U2]400 В перем. тока, трехфазн.480 В перем. тока, трехфазн.
Сетевое напряжение (50/60 Гц) [ULN]380 (-10%) - 480 (+10%) В
Расчетный рабочий ток [Ie]
При перегрузке 150 % [Ie]5.8 A
ПримечаниеРасчетный рабочий ток при частоте переключения 8 кГц и температуре окружающей среды +40 °C
Соотнесенная мощность двигателя
Примечаниедля стандартных, четырехполюсных асинхронных трехфазных электродвигателей с внутренним или наружным воздушным охлаждением при частоте вращения 1500 мин-1 для 50 Гц и 1800 мин-1 для 60 Гц.
ПримечаниеЦикл перегрузки в течение 60 с каждые 600 с
Указаниепри 400 В, 50 Гц
Перегрузка 150 % [P]2.2 кВт
Перегрузка 150 % [IM]5 A
Указаниепри 440 - 480 В, 60 Гц
Перегрузка 150 % [P]3 л.с.
Перегрузка 150 % [IM]4.8 A
Класс защитыIP66/NEMA 4X
Интерфейс/полевая шина (встроенный)OP-Bus (RS485)/Modbus RTU, CANopen®
Подключение полевой шины (опция)Ethernet IPDeviceNetPROFIBUSPROFINETModbus-TCPEtherCAT
ОснащениеФильтры подавления радиопомехТормозной прерывательдополнительная защита печатной платыИндикация OLEDЛокальные элементы управления
ТипоразмерFS2
Подключение к SmartWire-DTнет

2. Технические характеристики

Общая информация
Стандарты и предписанияОбщие требования: IEC/EN 61800-2Требования по ЭМС: IEC/EN 61800-3Требования к безопасности: IEC/EN 61800-5-1
СертификацияCE, UL, cUL, RCM, UkrSEPRO, EAC
Качество изготовленияRoHS, ISO 9001
Стойкость к климатическим воздействиям [ρw]< 95 %, средняя относительная влажность (RH), без образования конденсата , без коррозии %
Качество воздуха3C3, 3S3
Температура окружающей средыМин. рабочая температура-10 °C
Температура окружающей средыМакс. рабочая температура+40 °C
Температура окружающей средыЭксплуатация (с перегрузкой 150 %)
Температура окружающей средыХранение [ϑ]-40 - +60 °C
Степень помех радиоприемаКласс радиопомех (ЭМС)C2, C3; в зависимости от длины провода двигателя, потребляемой мощности и окружения. при необходимости могут потребоваться внешние фильтры подавления радиопомех (опция).
Степень помех радиоприемаОкружение (ЭМС)1 и 2-е окружение согласно EN 61800-3
Степень помех радиоприемаМаксимальная длина соединительных проводов электродвигателя [I]C2 ≤ 5 mC3 ≤ 25 m M
Установочное положениевертикально
Высота установки0 - 1000 м над уровнем морябольше 1000 м с 1 % дерейтинг на 100 ммакс. 4000 м M
Класс защитыIP66/NEMA 4X
Защита от прикосновенияBGV A3 (VBG4, защита от прикосновения пальцами и тыльной стороной кистей рук)
Цепь главного тока
Подача питанияНоминальное напряжение [Ue]400 В перем. тока, трехфазн.480 В перем. тока, трехфазн.
Подача питанияСетевое напряжение (50/60 Гц) [ULN]380 (-10%) - 480 (+10%) В
Подача питанияВходной ток (150 % перегрузка) [ILN]7.5 A
Подача питанияСтруктура сетиСети переменного тока с заземлением средней точки
Подача питанияЧастота сети [fLN]50/60 Гц
Подача питаниядиапазон частот [fLN]48 - 62 Гц
Подача питанияЧастота включений сетимаксимально однократно каждые 30 секунд
Силовая частьфункцияПреобразователь частоты с промежуточным контуром постоянного напряжения и с инвертором IGBT
Силовая частьТок перегрузки (перегрузка 150 %) [IL]8.7 A
Силовая частьмакс. пусковой ток (высокая перегрузка) [IH]200 %
Силовая частьПримечания по поводу макс. пускового токана 4 секунды каждые 40 секунд
Силовая частьВыходное напряжение при Ue [U2]400 В перем. тока, трехфазн.480 В перем. тока, трехфазн.
Силовая частьВыходная частота [f2]0 - 50/60 (макс. 500) Гц
Силовая частьЧастота переключения [fPWM]8с возможностью регулировки 4 - 32 (слышимый) кГц
Силовая частьРежим работыУправление V/fРегулирование частоты вращения с компенсацией проскальзыванияБессенсорное векторное управление (SLV)на выбор: векторное управление с возвратом (CLV)
Силовая частьЧастотная разрешающая способность (заданное значение) [Δf]0.1 Гц
Силовая частьРасчетный рабочий токпри перегрузке 150 % [Ie]5.8 A
Силовая частьПримечаниеРасчетный рабочий ток при частоте переключения 8 кГц и температуре окружающей среды +40 °C
Силовая частьПотеря мощностиПотеря мощности при расчетном рабочем токе Ie = 150 % [PV]101.2 W
Силовая частьКоэффициент полезного действия [η]95.4 %
Силовая частьмаксимальный ток утечки на землю (PE) без двигателя [IPE]4.65 мА
Силовая частьоснащениеФильтры подавления радиопомехТормозной прерывательдополнительная защита печатной платыИндикация OLEDЛокальные элементы управления
Силовая частьЗащитная функцияSTO (Safe Torque Off, SIL1, PLc Cat 1)
Силовая частьТипоразмерFS2
Отвод двигателяПримечаниедля стандартных, четырехполюсных асинхронных трехфазных электродвигателей с внутренним или наружным воздушным охлаждением при частоте вращения 1500 мин-1 для 50 Гц и 1800 мин-1 для 60 Гц.
Отвод двигателяПримечаниеЦикл перегрузки в течение 60 с каждые 600 с
Отвод двигателяУказаниепри 400 В, 50 Гц
Отвод двигателяперегрузка 150 % [P]2.2 кВт
Отвод двигателяУказаниепри 440 - 480 В, 60 Гц
Отвод двигателяперегрузка 150 % [P]3 л.с.
Отвод двигателямаксимально допустимая длина провода [I]экранированный: 100экранированный, с дросселем двигателя: 200без экранирования: 150без экранирования, с дросселем двигателя: 300 M
Отвод двигателяКажущаяся мощностьКажущаяся мощность при номинальном режиме 400 В [Замыкающий контакт]4.02 кВА
Отвод двигателяКажущаяся мощностьКажущаяся мощность при номинальном режиме 480 В [Замыкающий контакт]4.82 кВА
Отвод двигателяФункция торможенияТормозящий момент стандартмакс. 30 % MN
Отвод двигателяФункция торможенияТормозящий момент торможения постоянным токоммакс. 100 % расчетного постоянного рабочего тока Ie, регулируемый
Отвод двигателяФункция торможенияТормозящий момент с внешним тормозным сопротивлениеммакс. 100 % расчетного постоянного рабочего тока Ie с внешним тормозным сопротивлением
Отвод двигателяФункция торможенияминимальное внешнее тормозное сопротивление [Rmin]150 Ω
Отвод двигателяФункция торможенияПорог срабатывания для тормозного транзистора [UDC]780 В пост. тока В
Управляющая часть
Внешнее управляющее напряжение [Uc]24 В пост. тока (макс. 100 мА) В
Напряжение заданного значения [Us]10 В пост. тока (макс. 10 мА) В
Аналоговые входы2, с возможностью настройки, 0 - 10 В пост. тока, 0/4 - 20 мА
Аналоговые выходы.2, с возможностью настройки, 0 - 10 В, 0/4 - 20 мА
Цифровые входы3, с возможностью настройки, макс. 30 В постоянного тока, макс. 5 при аналоговых входах без возможности настройки
Цифровые выходы2, с возможностью настройки, 24 В пост. тока
Релейные выходы2, с возможностью настройки, 1 замыкающий контакт и 1 переключающий контакт, 6 A (250 В, AC-1) / 5 A (30 В, DC-1)
Интерфейс/полевая шина (встроенный)OP-Bus (RS485)/Modbus RTU, CANopen®
Соответствующие элемент включения и защиты
Подключение к сетиУстройство защиты (предохранитель или линейный защитный автомат)IEC (тип B, gG), 150 %FAZ-B10/3
Подключение к сетиУстройство защиты (предохранитель или линейный защитный автомат)UL (класс CC или J)10 A
Подключение к сетиСетевой контактор150 % перегрузка (CT/IH, при 50 °C)DILM7
Подключение к сетиСглаживающие дроссели150 % перегрузка (CT/IH, при 50 °C)DX-LN3-010
Соединение промежуточной цепиТормозное сопротивление10 % продолжительность включения (ED)DX-BR150-0K5
Соединение промежуточной цепиТормозное сопротивление20 % продолжительность включения (ED)DX-BR150-1K4
Отвод двигателяДроссели двигателя150 % перегрузка (CT/IH, при 50 °C)DX-LM3-008

3. Проверка конструкции в соответствии с IEC / EN 61439

Технические характеристики для подтверждения типа конструкции
Номинальный ток для указания потери мощности [In]5.8 A
Потеря мощности на полюс, в зависимости от тока [Pvid]0 W
Потеря мощности оборудования, в зависимости от тока [Pvid]101.2 W
Статическая потеря мощности, не зависит от тока [Pvs]0 W
Способность отдавать потери мощности [Pve]0 W
Мин. рабочая температура-10 °C
Макс. рабочая температура+40 °C
Проверка конструкции IEC/EN 61439
10.2 твёрдость материалов и деталей10.2.2 Коррозионная стойкостьТребования производственного стандарта выполнены.
10.2 твёрдость материалов и деталей10.2.3.1 Нагревостойкость изоляцииТребования производственного стандарта выполнены.
10.2 твёрдость материалов и деталей10.2.3.2 Сопротивление изоляционных материалов при обычном нагревеТребования производственного стандарта выполнены.
10.2 твёрдость материалов и деталей10.2.3.3 Сопротивление изоляционных материалов при сильном нагревеТребования производственного стандарта выполнены.
10.2 твёрдость материалов и деталей10.2.4 Устойчивость к ультрафиолетовому излучениюТребования производственного стандарта выполнены.
10.2 твёрдость материалов и деталей10.2.5 ПодъёмНе имеет значения, поскольку необходимо оценить всё коммутационное оборудование.
10.2 твёрдость материалов и деталей10.2.6 Испытание на ударНе имеет значения, поскольку необходимо оценить всё коммутационное оборудование.
10.2 твёрдость материалов и деталей10.2.7 ЯрлыкиТребования производственного стандарта выполнены.
10.3 Класс защиты изоляцииНе имеет значения, поскольку необходимо оценить всё коммутационное оборудование.
10.4 Воздушные промежутки и пути утечки токаТребования производственного стандарта выполнены.
10.5 Защита от удара электрическим токомНе имеет значения, поскольку необходимо оценить всё коммутационное оборудование.
10.6 Монтаж оборудованияНе имеет значения, поскольку необходимо оценить всё коммутационное оборудование.
10.7 Внутренние электрические цепи и соединенияНаходится в сфере ответственности компании, монтирующей распределительные устройства.
10.8 Подключения проводов, введённых снаружиНаходится в сфере ответственности компании, монтирующей распределительные устройства.
10.9 Свойства изоляции10.9.2 Электрическая прочность при рабочей частотеНаходится в сфере ответственности компании, монтирующей распределительные устройства.
10.9 Свойства изоляции10.9.3 Прочность по отношению к импульсному напряжениюНаходится в сфере ответственности компании, монтирующей распределительные устройства.
10.9 Свойства изоляции10.9.4 Проверка оболочек кабелей из изолирующего материалаНаходится в сфере ответственности компании, монтирующей распределительные устройства.
10.10 НагревРасчёт параметров нагрева находится в сфере ответственности компании, монтирующей распределительные устройства. Компания Eaton указывает данные по потере мощности устройств.
10.11 Стойкость к коротким замыканиямНаходится в сфере ответственности компании, монтирующей распределительные устройства. Соблюдать указания для коммутационных устройств.
10.12 Электромагнитная совместимостьНаходится в сфере ответственности компании, монтирующей распределительные устройства. Соблюдать указания для коммутационных устройств.
10.13 Механическая функцияДля устройства требования считаются выполненными, если были соблюдены данные инструкции по монтажу (IL).

4. Размеры

Электротехника, электроника, системы автоматизации / Электроприводы, электродвигатели / Вентильные преобразователи частоты / Вентильные преобразователи частоты =
Электротехника, электроника, системы автоматизации / Электроприводы, электродвигатели / Вентильные преобразователи частоты / Вентильные преобразователи частоты =
Сетевое напряжение380 - 480 V
Частота сети50/60 Hz
Количество фаз ввода3
Количество фаз на выходе3
Максимум. выходная частота500 Hz
Максимум. выходное напряжение500 V
Номинальный выходной ток I2N5.8 A
Максимум. выход при квадратичной нагрузке при номинальном выходном напряжении2.2 kW
Максимум. выход при линейной нагрузке при номинальном выходном напряжении2.2 kW
Относительная симметричная чистая погрешность частоты10 %
Относительное допустимое отклонение симметричного напряжения10 %
Количество аналоговых выходов2
Количество аналоговых входов2
Количество цифровых выходов2
Количество цифровых входов5
С блоком управленияДа
Применение в промышленной зоне разрешеноДа
Допускается применение в бытовых и коммерческих помещенияхДа
Поддержка протокола для TCP / IPНет
Протокол поддержки PROFIBUSДа
Поддержка протокола для CANДа
Поддержка протокола для INTERBUSНет
Поддержка протокола для ASIНет
Поддержка протокола для KNXНет
Поддержка протокола для MODBUSДа
Поддержка протокола для Data-HighwayНет
Поддержка протокола для DeviceNetДа
Поддержка протокола для SUCONETНет
Поддержка протокола для LONНет
Протокол поддержки PROFINET IOДа
Протокол поддержки PROFINET CBAНет
Протокол поддержки для SERCOSНет
Протокол поддержки для Foundation FieldbusНет
Поддержка протокола EtherNet / IPДа
Поддержка протокола безопасности интерфейса AS на рабочем местеНет
Поддержка протокола для DeviceNet SafetyНет
Протокол поддержки INTERBUS-SafetyНет
Поддержка протокола для PROFIsafeНет
Поддержка протокола для SafetyBUS pНет
Поддержка протокола для BACnetНет
Поддержка протокола для других систем шинДа
Количество HW-интерфейсов промышленного Ethernet
Количество интерфейсов PROFINET
Количество HW-интерфейсов RS-232
Количество HW-интерфейсов RS-422
Количество HW-интерфейсов RS-4851
Количество HW-интерфейсов серийных TTY
Количество HW-интерфейсов USB
Количество параллельных HW-интерфейсов
Количество HW-интерфейсов другое
С оптическим интерфейсомНет
С подключением к ПКДа
Интегрированное сопротивление взломуДа
Возможна 4-х квадрантная операцияНет
Тип конвертераU converter
Степень защиты (IP)IP66
Степень защиты (NEMA)4X
Высота257 mm
Ширина188 mm
Глубина239.3 mm
Стандарты на продукциюUL 508C; CSA-C22.2 No. 14; IEC/EN61800-3; IEC/EN61800-5; CE marking
UL File No.E172143
UL Категория Контроль №NMMS, NMMS7
CSA File No.UL report applies to both US and Canada
Сертификация Северной АмерикиUL listed, certified by UL for use in Canada
Специально разработан для Северной АмерикиНет
Подходит дляBranch circuits
Максимум. Уровень напряжения3~ 480 V AC IEC: TN-S UL/CSA: "Y" (Solidly Grounded Wey)
Степень защитыIEC: IP66


5. Апробации

Стандарты на продукциюUL 508C; CSA-C22.2 No. 14; IEC/EN61800-3; IEC/EN61800-5; CE marking
UL File No.E172143
UL Категория Контроль №NMMS, NMMS7
CSA File No.UL report applies to both US and Canada
Сертификация Северной АмерикиUL listed, certified by UL for use in Canada
Специально разработан для Северной АмерикиНет
Подходит дляBranch circuits
Максимум. Уровень напряжения3~ 480 V AC IEC: TN-S UL/CSA: "Y" (Solidly Grounded Wey)
Степень защитыIEC: IP66
Технические характеристики Eaton Преобразователь частоты DA1 3~400В 5,8A 2,2кВт, встроенный фильтр ЭМС, IP66, локальное управление DA1-345D8FB-B6SC
  • Ширина упаковки 10 см
  • Высота упаковки 10 см
  • Глубина упаковки 10 см
  • Объемный вес 1 кг
  • Кратность поставки 1
  • Ширина упаковки 10 см
  • Высота упаковки 10 см
  • Глубина упаковки 10 см
  • Объемный вес 1 кг
  • Кратность поставки 1
Заказ в один клик
Мы позвоним Вам в ближайшее время
Несоответствие минимальной сумме заказ

Минимальная сумма заказа 1 500,00 ₽

Просьба увеличить заказ.

Похожие товары

Похожие товары не найдены

Аналоги по цене

Аналоги по цене не найдены

Написать отзыв
Общая оценка товара:
5
1
Официальный поставщик компании Eaton в России

Гарантия производителя 1 год
Компания:
Произведено:
Информация о компании:
Eaton-технологический лидер с 45 летним опытом разработки и производства систем бесперебойного питания, гидравлических, автотехнических и аэрокосмических систем. Корпорация предоставляет решения для эффективного управления электрической, гидравлической и механической энергией. Штат работников превышает 100000 человек и работает более чем в 175 странах.
Срочная доставка день в день
Объемный вес: 1 кг
Габариты: 10x10x10
По городу Москве: 1 500 ₽
* только для города Москва
Самовывоз по РФ
Объемный вес: 1 кг
Габариты: 10x10x10
Самовывоз осуществляется по России:

Доставка курьером по РФ
Объемный вес: 1 кг
Габариты: 10x10x10
По городу Москве: 490 ₽
По России:
Транспортная компания
Собственная служба доставки 490 ₽ 2-3 дней

Почта России уточнять 3-20 дней

ПЭК уточнять 2-7 дней

СДЭК Экспресс лайт уточнять 2-7 дней

СДЭК Супер Экспресс уточнять 2-4 дней

Деловые Линии уточнять 2-7 дней

Pony Express уточнять 2-7 дней

DPD уточнять 2-7 дней

DHL уточнять 2-7 дней

Boxberry уточнять 2-7 дней

ЖелДорЭкспедиция уточнять 3-10 дней

Байкал Сервис уточнять 2-10 дней

Энергия 400,00 ₽ 2-7 дней
Eaton Преобразователь частоты DA1 3~400В 5,8A 2,2кВт, встроенный фильтр ЭМС, IP66, локальное управление DA1-345D8FB-B6SC
Артикул: DA1-345D8FB-B6SC

Преобразователь частоты DA1 3~400В 5,8A 2,2кВт, встроенный фильтр ЭМС, IP66, локальное управление

Объемный вес: 1 кг
Габариты: 10x10x10
Нет в наличии по запросу
630 302,31 ₽ Скидка 40% 378 181,38 ₽ Цена за 1 шт.
  • От 20 шт:
    378 181,38 ₽
    359 272,74 ₽
Задать вопрос
Мы позвоним Вам в ближайшее время
Заказ на обратный звонок
Мы позвоним Вам в ближайшее время
Обратный звонок
Мы позвоним Вам в ближайшее время
