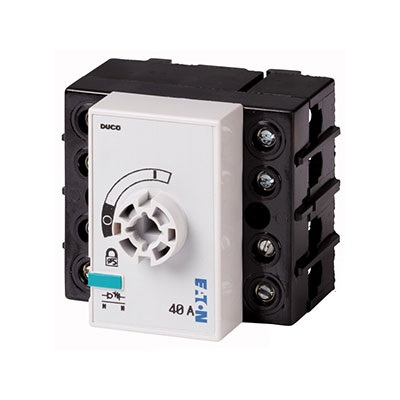

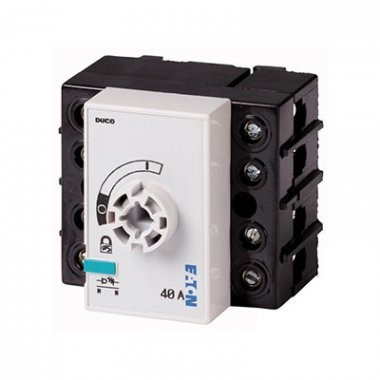

Eaton Выключатель-разъединитель Duco без оси и рукояти, гориз. подключение, 63А, 3РPlusпрох.N DCM63/1-SKPlusHC

Силовой разъединитель, DCM, 63 A, 3 полюса + нейтраль (некоммутируемая), Функция останова опционально, без поворотной ручки и вала привода, Горизонтальное подключение

Силовой разъединитель, Ассортимент: Силовые разъединители, Главные выключатели, Сервисные выключатели, Идентификатор типа: DCM, Функция останова: опционально, без поворотной ручки и вала привода, 3-полюсн. + N (прям.), Класс защиты: IP20, Конструктивное исполнение: Монтаж на поверхность, Расчетная эксплуатационная мощность AC-23A, 50 - 60 Гц 400 В: P = 30 кВт, измеренный ток длительной нагрузки: Iu = 63 A, Техника присоединения: Горизонтальное подключение, Стандарты и предписания: IEC/EN 60947, VDE 0660, IEC/EN 60204, Силовые разъединители согласно IEC/EN 60947-3

Программа поставок

Ассортимент

Силовые разъединители
Главные выключатели
Сервисные выключатели

Идентификатор типа

DCM

Функция останова

опционально

без поворотной ручки и вала привода

Количество полюсов

3 полюса + нейтраль (некоммутируемая)

Цепи вспомогательного тока

0 Замыкающие контакты

0 Размыкающие контакты

Класс защиты

IP20

Конструктивное исполнение

Расчетная эксплуатационная мощность AC-23A, 50 - 60 Гц [P]

400 В [P]

30 кВт

измеренный ток длительной нагрузки [I_u]

63 A

Указания по измеренному току длительной нагрузки I_u

Измеренный ток длительной нагрузки Iu указан при максимальном поперечном сечении.

Техника присоединения

Горизонтальное подключение

Технические характеристики

Общая информация

Стандарты и предписания

IEC/EN 60947, VDE 0660, IEC/EN 60204
Силовые разъединители согласно IEC/EN 60947-3

Сертификация

CE, RoHs, KEMA, EAC, Lloyds

Температура окружающей средыЭксплуатация [ϑ]

-25 - +55 °C

Температура окружающей средыХранение [ϑ]

-30 - +80 °C

Категория перенапряжения / степень загрязнения

III/3

Номинальная устойчивость к импульсу [U_imp]

6 кВ

Номинальные выдерживаемые напряжения изоляции [U_i]

690 В

установочное положение

любая

Контакты

Механические размерыКоличество полюсов

3 полюса + нейтраль (некоммутируемая)

Механические размерыЦепи вспомогательного тока

0 Замыкающие контакты

Механические размерыЦепи вспомогательного тока

0 Размыкающие контакты

электрические параметрыНоминальное напряжение [U_e]

415 В перем. тока

электрические параметрыизмеренный ток длительной нагрузки [I_u]

63 A

электрические параметрыУказания по измеренному току длительной нагрузки I_u

Измеренный ток длительной нагрузки Iu указан при максимальном поперечном сечении.

стойкость к коротким замыканиямПредохранитель

50

стойкость к коротким замыканиямУсловный ток короткого замыкания [Iq]

50 кА

стойкость к коротким замыканиямток отключения

7 кА

стойкость к коротким замыканияммакс. пропускаемая энергия

12 kA²s

Номинальная устойчивость к токовым нагрузкам при коротком замыкании (1 с ток) [I_cw]

1500 A_eff

Примечание по поводу измеренной кратковременной устойчивости к токовым нагрузкам Icw

1-секундный ток

Расчетный ток короткого замыкания при включении [I_cm]

1.4 kA_eff

Потеря мощности на полюс, в зависимости от тока [P_vid]

3.9 W

Коммутационная способность

Расчетная разрывная способность cos ϕ согласно IEC 60947-3400/415 В

504 A

Безопасное разъединение согласно EN 61140Электрические тепловые потери на контакт при I_e

3.9 W

Механический срок службы [Переключения]

10000

Переменное напряжениеAC-21AРасчетный рабочий ток силового выключателя400 B 415 B [I_e]

63 A

Переменное напряжениеAC-22AРасчетный рабочий ток силового выключателя400 B 415 B [I_e]

63 A

Переменное напряжениеAC-23AРасчетный рабочий ток силового выключателя400 B 415 B [I_e]

63 A

Переменное напряжениеAC-23AРасчетная эксплуатационная мощность AC-23A, 50 - 60 Гц [P]400 B 415 B [P]

30 кВт

Поперечные сечения соединения

одножильный

2,5 - 16 мм²

тонкопроволочный с оконечной муфтой согласно DIN 46228тонкопроволочный

1,5 - 25 мм²

Длина зачистки

14 мм

Момент затяжки соединительного винта

2 Нм

Параметры техники безопасности

указания

Значения B10_dв соответствии с EN ISO 13849-1, таблица C1
