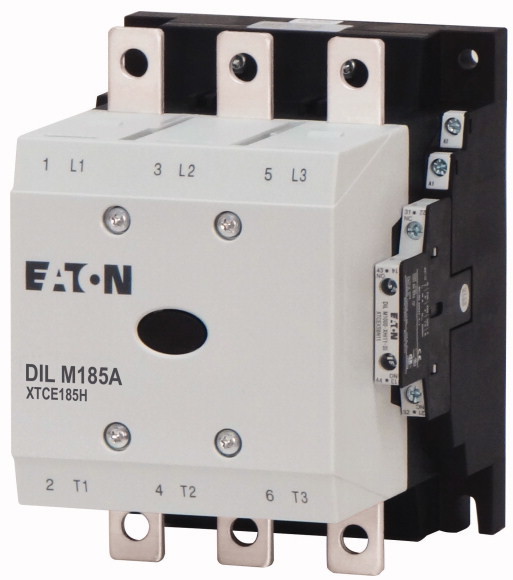

Eaton Контактор 185А, управляющее напряжение 380-440В (AC), 2НОPlus2НЗ доп. контакты, категория применения AC-3, АС4 DILM185A/22(RAC440)
Eaton Контактор 185А, управляющее напряжение 380-440В (AC), 2НОPlus2НЗ доп. контакты, категория применения AC-3, АС4 DILM185A/22(RAC440)
Контактор 185А, управляющее напряжение 380-440В (AC), 2НОPlus2НЗ доп. контакты, категория применения AC-3, АС4
Купить по низким ценам Eaton Контактор 185А, управляющее напряжение 380-440В (AC), 2НОPlus2НЗ доп. контакты, категория применения AC-3, АС4 DILM185A/22(RAC440)
Описание Eaton Контактор 185А, управляющее напряжение 380-440В (AC), 2НОPlus2НЗ доп. контакты, категория применения AC-3, АС4 DILM185A/22(RAC440)
1. Программа поставок
| Ассортимент | Силовые контакторы |
| Применение | Силовой контактор для двигателей |
| Подассортимент | Стандартные устройства более 170 A |
| Категория применения | AC-1: не индуктивная или слабо индуктивная нагрузка, печи сопротивленияAC-3: электродвигатели с короткозамкнутым ротором: запуск, отключение во время работыAC-4: электродвигатели с короткозамкнутым ротором: пуск, противотоковое торможение, реверсирование, режим старт-стоп |
| Техника присоединения | Винтовое соединение |
| Расчетный рабочий ток | |
| AC-3380 B 400 B [Ie] | 185 A |
| AC-1обычный термический ток, 3-полюсный, 50 - 60 Гцразомкнутпри 40 °C [Ith =Ie] | 337 A |
| AC-1обычный термический ток, 3-полюсный, 50 - 60 Гцв капсульном корпусе [Ith] | 245 A |
| AC-1обычный термический ток, 1-полюсныйразомкнут [Ith] | 685 A |
| AC-1обычный термический ток, 1-полюсныйв капсульном корпусе [Ith] | 625 A |
| максимальная расчетная эксплуатационная мощность трехфазных двигателей 50 - 60 Гц | |
| AC-3220 B 230 B [P] | 55 кВт |
| AC-3380 B 400 B [P] | 90 кВт |
| AC-3660 B 690 B [P] | 140 кВт |
| AC-31000 В [P] | 108 кВт |
| AC-4220 B 230 B [P] | 41 кВт |
| AC-4380 B 400 B [P] | 75 кВт |
| AC-4660 B 690 B [P] | 102 кВт |
| AC-41000 В [P] | 77 кВт |
| Графические условные обозначения | |
| Комбинируется со вспомогательным контактом | DILM1000-XHI… |
| Управляющее напряжение | RAC 440: 380 - 440 V 50/60 Hz |
| Род тока: перем. ток/пост. ток | Питание перем. тока |
| Назначение контактов | |
| Замык. = замыкающий контакт | 2 замык |
| Разм. = размыкающий контакт | 2 разм. |
| Вспомогательный контакт | |
| Возможные варианты при оснащении вспомогательными контактами | сбоку: 2 x DILM1000-XHI(V)11-SI; 2 x DILM1000-XHI11-SA |
| Оснащение вспомогательными контактами сбоку | |
| Указания | Контакты с принудительным управлением, согласно IEC/EN 60947-5-1, приложение L, в модулях вспомогательных контактовВспомогательный размыкающий контакт, пригоден в качестве зеркального контакта в соответствии с IEC/EN 60947-4-1 приложение F (не НЗ с задержкой размыкания) |
| Указания | Встроенная схема защиты электроники управления.660 В, 690 В или 1000 В: без прямого реверсирования. |
2. Технические характеристики
| Общая информация | |
| Стандарты и предписания | IEC/EN 60947, VDE 0660, UL, CSA |
| Механический срок службыРабота от перем. тока [Переключения] | 10 x 106 |
| Частота коммутаций, механическаяРабота от перем. тока [Переключения/ч] | 3000 |
| Стойкость к климатическим воздействиям | Влажный нагрев, постоянный, в соответствии с IEC 60068-2-78Влажный нагрев, циклический, в соответствии с IEC 60068-2-30 |
| Температура окружающей средыразомкнут | -25 - +60 °C |
| Температура окружающей средыв капсульном корпусе | - 25 - + 40 °C |
| Температура окружающей средыХранение | - 40 - + 80 °C |
| Установочное положение | |
| Удароустойчивость (IEC/EN 60068-2-27)Импульс полусинуса 10 мсЦепи главного токаЗамыкающие контакты | 10 g |
| Удароустойчивость (IEC/EN 60068-2-27)Импульс полусинуса 10 мсВспомогательные блок-контактыЗамыкающие контакты | 10 g |
| Удароустойчивость (IEC/EN 60068-2-27)Импульс полусинуса 10 мсВспомогательные блок-контактыРазмыкающие контакты | 8 g |
| Класс защиты | IP00 |
| Защита от прикосновения при вертикальном управлении спереди (EN 50274) | защита от прикосновения пальцами и тыльной стороной кистей рук с крышкой для клемм или клеммным блоком |
| ВесРабота от перем. тока | 3.54 кг |
| ВесУправляется постоянным током DC | 3.54 кг |
| ВесВес | 3.54 кг |
| Поперечные сечения соединения главного проводатонкопроволочный с кабельным наконечником | 50 - 185 мм2 |
| Поперечные сечения соединения главного проводамногожильный с кабельным наконечником | 50 - 185 мм2 |
| Поперечные сечения соединения главного проводаОдно- или многожильный | 1/0 - 350 MCM AWG |
| Поперечные сечения соединения главного проводаПлоский провод [Количество сегментов x ширина x толщина ] | Крепление клеммами плоского кабеля или клеммным блоком кабелясм. поперечные сечения соединения для блоков кабельных зажимов мм |
| Поперечные сечения соединения главного проводаКанал [Ширина] | 32 мм |
| Соединительный винт главного провода | M10 |
| Начальный пусковой момент | 24 Нм |
| Поперечные сечения подсоединяемых вспомогательных проводоводножильный | 1 x (0,75 - 2,5)2 x (0,75 - 2,5) мм2 |
| Поперечные сечения подсоединяемых вспомогательных проводовтонкопроволочный с оконечной муфтой | 1 x (0,75 - 2,5)2 x (0,75 - 2,5) мм2 |
| Поперечные сечения подсоединяемых вспомогательных проводоводно- или многожильные | 18 - 14 AWG |
| Соединительный винт вспомогательного провода | M3,5 |
| Начальный пусковой момент | 1,2 Нм |
| ИнструментыГлавный проводРазмер ключа | 16 мм |
| ИнструментыКабели системы управленияОтвертка с профилем Pozidriv | 2 Размер |
| Цепи главного тока | |
| Номинальная устойчивость к импульсу [Uimp] | 8000 В перем. тока |
| Категория перенапряжения / степень загрязнения | III/3 |
| Номинальные выдерживаемые напряжения изоляции [Ui] | 1000 В перем. тока |
| Номинальное напряжение [Ue] | 1000 В перем. тока |
| Безопасное разъединение согласно EN 61140между катушкой и контактами | 500 В перем. тока |
| Безопасное разъединение согласно EN 61140между контактами | 500 В перем. тока |
| Включающая способность (cos ϕ по IEC/EN 60947) | 2700 A |
| Отключающая способность 220 B 230 B | 2250 A |
| Отключающая способность 380 B 400 B | 2250 A |
| Отключающая способность 500 В | 2250 A |
| Отключающая способность 660 B 690 B | 2250 A |
| Отключающая способность 1000 В | 760 A |
| Срок службы компонента | AC1: см. → проектирование, характеристические кривыеAC3: см. → проектирование, характеристические кривыеAC4: см. → проектирование, характеристические кривые |
| Стойкость к коротким замыканиямзащита от короткого замыкания, макс. предохранительТип координации 2 400 В [gG/gL 500 В] | 315 A |
| Стойкость к коротким замыканиямзащита от короткого замыкания, макс. предохранительТип координации 2 690 В [gG/gL 690 В] | 250 A |
| Стойкость к коротким замыканиямзащита от короткого замыкания, макс. предохранительТип координации 2 1000 В [gG/gL 1000 В] | 160 A |
| Стойкость к коротким замыканиямзащита от короткого замыкания, макс. предохранительТип координации "1" 400 В [gG/gL 500 В] | 400 A |
| Стойкость к коротким замыканиямзащита от короткого замыкания, макс. предохранительТип координации "1" 690 В [gG/gL 690 В] | 315 A |
| Стойкость к коротким замыканиямзащита от короткого замыкания, макс. предохранительТип координации "1" 1000 В [gG/gL 1000 В] | 200 A |
| Переменное напряжение | |
| AC-1Расчетный рабочий токобычный термический ток, 3-полюсный, 50 - 60 Гцразомкнутпри 40 °C [Ith =Ie] | 337 A |
| AC-1Расчетный рабочий токобычный термический ток, 3-полюсный, 50 - 60 Гцразомкнутпри 50 °C [Ith =Ie] | 301 A |
| AC-1Расчетный рабочий токобычный термический ток, 3-полюсный, 50 - 60 Гцразомкнутпри 55 °C [Ith =Ie] | 287 A |
| AC-1Расчетный рабочий токобычный термический ток, 3-полюсный, 50 - 60 Гцразомкнутпри 60 °C [Ith =Ie] | 275 A |
| AC-1Расчетный рабочий токобычный термический ток, 3-полюсный, 50 - 60 Гцв капсульном корпусе [Ith] | 245 A |
| AC-1Расчетный рабочий токобычный термический ток, 3-полюсный, 50 - 60 ГцПримечание | при максимально допустимой температуре окружающей среды. |
| AC-1Расчетный рабочий токобычный термический ток, 1-полюсныйПримечание | при максимально допустимой температуре окружающей среды |
| AC-1Расчетный рабочий токобычный термический ток, 1-полюсныйразомкнут [Ith] | 685 A |
| AC-1Расчетный рабочий токобычный термический ток, 1-полюсныйв капсульном корпусе [Ith] | 625 A |
| AC-3Расчетный рабочий токоткрытый, 3-полюсный, 50 - 60 ГцПримечание | При максимальной допустимой температуре окружающей среды (откр.) |
| AC-3Расчетный рабочий токоткрытый, 3-полюсный, 50 - 60 Гц220 B 230 B [Ie] | 185 A |
| AC-3Расчетный рабочий токоткрытый, 3-полюсный, 50 - 60 Гц240 В [Ie] | 185 A |
| AC-3Расчетный рабочий токоткрытый, 3-полюсный, 50 - 60 Гц380 B 400 B [Ie] | 185 A |
| AC-3Расчетный рабочий токоткрытый, 3-полюсный, 50 - 60 Гц415 В [Ie] | 185 A |
| AC-3Расчетный рабочий токоткрытый, 3-полюсный, 50 - 60 Гц440 В [Ie] | 185 A |
| AC-3Расчетный рабочий токоткрытый, 3-полюсный, 50 - 60 Гц500 В [Ie] | 185 A |
| AC-3Расчетный рабочий токоткрытый, 3-полюсный, 50 - 60 Гц660 B 690 B [Ie] | 150 A |
| AC-3Расчетный рабочий токоткрытый, 3-полюсный, 50 - 60 Гц1000 В [Ie] | 76 A |
| AC-3Расчетная рабочая мощность [P]220 B 230 B [P] | 55 кВт |
| AC-3Расчетная рабочая мощность [P]240 В [P] | 62 кВт |
| AC-3Расчетная рабочая мощность [P]380 B 400 B [P] | 90 кВт |
| AC-3Расчетная рабочая мощность [P]415 В [P] | 110 кВт |
| AC-3Расчетная рабочая мощность [P]440 В [P] | 115 кВт |
| AC-3Расчетная рабочая мощность [P]500 В [P] | 132 кВт |
| AC-3Расчетная рабочая мощность [P]660 B 690 B [P] | 140 кВт |
| AC-3Расчетная рабочая мощность [P]1000 В [P] | 108 кВт |
| AC-4Расчетный рабочий токоткрытый, 3-полюсный, 50 - 60 Гц220 B 230 B [Ie] | 136 A |
| AC-4Расчетный рабочий токоткрытый, 3-полюсный, 50 - 60 Гц240 В [Ie] | 136 A |
| AC-4Расчетный рабочий токоткрытый, 3-полюсный, 50 - 60 Гц380 B 400 B [Ie] | 136 A |
| AC-4Расчетный рабочий токоткрытый, 3-полюсный, 50 - 60 Гц415 В [Ie] | 136 A |
| AC-4Расчетный рабочий токоткрытый, 3-полюсный, 50 - 60 Гц440 В [Ie] | 136 A |
| AC-4Расчетный рабочий токоткрытый, 3-полюсный, 50 - 60 Гц500 В [Ie] | 136 A |
| AC-4Расчетный рабочий токоткрытый, 3-полюсный, 50 - 60 Гц660 B 690 B [Ie] | 110 A |
| AC-4Расчетный рабочий токоткрытый, 3-полюсный, 50 - 60 Гц1000 В [Ie] | 55 A |
| AC-4Расчетная рабочая мощность [P]220 B 230 B [P] | 41 кВт |
| AC-4Расчетная рабочая мощность [P]240 В [P] | 45 кВт |
| AC-4Расчетная рабочая мощность [P]380 B 400 B [P] | 75 кВт |
| AC-4Расчетная рабочая мощность [P]415 В [P] | 80 кВт |
| AC-4Расчетная рабочая мощность [P]440 В [P] | 85 кВт |
| AC-4Расчетная рабочая мощность [P]500 В [P] | 96 кВт |
| AC-4Расчетная рабочая мощность [P]660 B 690 B [P] | 102 кВт |
| AC-4Расчетная рабочая мощность [P]1000 В [P] | 77 кВт |
| Эксплуатация конденсатора | |
| Индивидуальная компенсация расчётного рабочего тока Ie от конденсаторов переменного токаразомкнутдо 525 В | 220 A |
| Индивидуальная компенсация расчётного рабочего тока Ie от конденсаторов переменного токаразомкнут690 В | 133 A |
| Макс. пик тока включения | 30 x Ie |
| Срок службы компонента [Переключения] | 0.1 x 106 |
| Макс. частота коммутаций | 200 S/h |
| постоянное напряжение | |
| Расчетный рабочий ток Ie открытыйDC-1Примечание | см. DILDC300/DILDC600 или по запросу |
| Электрические тепловые потери | |
| 3-полюсный, при Ith (60°) | 34 W |
| Электрические тепловые потери при Ie согласно AC-3/400 V | 16 W |
| Механические приводы | |
| Безопасность по напряжениюUS | 380 - 440 V 50/60 Hz |
| Безопасность по напряжениюРабота от перем. тока [втягивание] | 0,8 x US min - 1,15 x US max x US |
| Безопасность по напряжениюРабота от перем. тока [Отпускание] | 0,25 x US min - 0,6 x US max x US |
| Потребляемая мощность катушки в обесточенном состоянии и 1,0 x USмощность трогания [втягивание] | 210 VA |
| Потребляемая мощность катушки в обесточенном состоянии и 1,0 x USмощность трогания [втягивание] | 180 W |
| Потребляемая мощность катушки в обесточенном состоянии и 1,0 x USмощность удержания [Удержание] | 2.6 VA |
| Потребляемая мощность катушки в обесточенном состоянии и 1,0 x USмощность удержания [Удержание] | 2.1 W |
| Продолжительность включения | 100 % продолжительность включения |
| Время переключения 100 % US (рекомендуемые значения)Цепи главного токаЗадержка замыкания | < 60 мс |
| Время переключения 100 % US (рекомендуемые значения)Цепи главного токаВремя открытия | < 40 мс |
| Электромагнитная совместимость (ЭМС) | |
| Электромагнитная совместимость (ЭМС) | Данное изделие предназначено для эксплуатации в промышленной сфере (окружение А). Использование в жилой зоне (окружение 1) может вызвать функциональные помехи, так что следует предусмотреть дополнительные меры для помехоподавления. |
| Опробованные рабочие характеристики | |
| Коммутационная способностьмаксимальная мощность двигателятрехфазн.200 В208 В | 50 л.с. |
| Коммутационная способностьмаксимальная мощность двигателятрехфазн.230 В240 В | 60 л.с. |
| Коммутационная способностьмаксимальная мощность двигателятрехфазн.460 В480 В | 125 л.с. |
| Коммутационная способностьмаксимальная мощность двигателятрехфазн.575 В600 В | 150 л.с. |
| Коммутационная способностьОбщее применение | 250 A |
| Вспомогательный контактПилотный режимРабота от перем. тока | A600 |
| Вспомогательный контактПилотный режимУправляется постоянным током DC | P300 |
| Вспомогательный контактОбщее применениеПерем. ток (AC) | 600 В |
| Вспомогательный контактОбщее применениеПерем. ток (AC) | 15 A |
| Вспомогательный контактОбщее применениеПост. ток (DC) | 250 В |
| Вспомогательный контактОбщее применениеПост. ток (DC) | 1 A |
| Short Circuit Current RatingОсновная номинальная характеристикаSCCR | 10 kA |
| Short Circuit Current RatingОсновная номинальная характеристикаМакс. предохранитель | 700 A |
| Short Circuit Current RatingОсновная номинальная характеристикамакс. CB | 800 A |
| Short Circuit Current Rating480 В кор. замык.SCCR (предохранитель) | 100 kA |
| Short Circuit Current Rating480 В кор. замык.Макс. предохранитель | 600 Class J A |
| Short Circuit Current Rating480 В кор. замык.SCCR (CB) | 65 kA |
| Short Circuit Current Rating480 В кор. замык.макс. CB | 350 A |
| Short Circuit Current Rating600 В кор. замык.SCCR (предохранитель) | 100 kA |
| Short Circuit Current Rating600 В кор. замык.Макс. предохранитель | 600 Class J A |
| Short Circuit Current Rating600 В кор. замык.SCCR (CB) | 50 kA |
| Short Circuit Current Rating600 В кор. замык.макс. CB | 350 A |
| Ном. характеристики специального назначенияНом. характеристики определенного назначения (100 000 циклов согл. UL 1995)LRA 480В 60Гц 3-фазн. | 2016 A |
| Ном. характеристики специального назначенияНом. характеристики определенного назначения (100 000 циклов согл. UL 1995)FLA 480В 60Гц 3-фазн. | 336 A |
| Ном. характеристики специального назначенияНом. характеристики определенного назначения (100 000 циклов согл. UL 1995)LRA 600В 60Гц 3-фазн. | 1680 A |
| Ном. характеристики специального назначенияНом. характеристики определенного назначения (100 000 циклов согл. UL 1995)FLA 600В 60Гц 3-фазн. | 280 A |
3. Проверка конструкции в соответствии с IEC / EN 61439
| Технические характеристики для подтверждения типа конструкции | |
| Номинальный ток для указания потери мощности [In] | 185 A |
| Потеря мощности на полюс, в зависимости от тока [Pvid] | 5.33 W |
| Потеря мощности оборудования, в зависимости от тока [Pvid] | 0 W |
| Статическая потеря мощности, не зависит от тока [Pvs] | 2.1 W |
| Способность отдавать потери мощности [Pve] | 0 W |
| Мин. рабочая температура | -25 °C |
| Макс. рабочая температура | +60 °C |
| Проверка конструкции IEC/EN 61439 | |
| 10.2 твёрдость материалов и деталей10.2.2 Коррозионная стойкость | Требования производственного стандарта выполнены. |
| 10.2 твёрдость материалов и деталей10.2.3.1 Нагревостойкость изоляции | Требования производственного стандарта выполнены. |
| 10.2 твёрдость материалов и деталей10.2.3.2 Сопротивление изоляционных материалов при обычном нагреве | Требования производственного стандарта выполнены. |
| 10.2 твёрдость материалов и деталей10.2.3.3 Сопротивление изоляционных материалов при сильном нагреве | Требования производственного стандарта выполнены. |
| 10.2 твёрдость материалов и деталей10.2.4 Устойчивость к ультрафиолетовому излучению | Требования производственного стандарта выполнены. |
| 10.2 твёрдость материалов и деталей10.2.5 Подъём | Не имеет значения, поскольку необходимо оценить всё коммутационное оборудование. |
| 10.2 твёрдость материалов и деталей10.2.6 Испытание на удар | Не имеет значения, поскольку необходимо оценить всё коммутационное оборудование. |
| 10.2 твёрдость материалов и деталей10.2.7 Ярлыки | Требования производственного стандарта выполнены. |
| 10.3 Класс защиты изоляции | Не имеет значения, поскольку необходимо оценить всё коммутационное оборудование. |
| 10.4 Воздушные промежутки и пути утечки тока | Требования производственного стандарта выполнены. |
| 10.5 Защита от удара электрическим током | Не имеет значения, поскольку необходимо оценить всё коммутационное оборудование. |
| 10.6 Монтаж оборудования | Не имеет значения, поскольку необходимо оценить всё коммутационное оборудование. |
| 10.7 Внутренние электрические цепи и соединения | Находится в сфере ответственности компании, монтирующей распределительные устройства. |
| 10.8 Подключения проводов, введённых снаружи | Находится в сфере ответственности компании, монтирующей распределительные устройства. |
| 10.9 Свойства изоляции10.9.2 Электрическая прочность при рабочей частоте | Находится в сфере ответственности компании, монтирующей распределительные устройства. |
| 10.9 Свойства изоляции10.9.3 Прочность по отношению к импульсному напряжению | Находится в сфере ответственности компании, монтирующей распределительные устройства. |
| 10.9 Свойства изоляции10.9.4 Проверка оболочек кабелей из изолирующего материала | Находится в сфере ответственности компании, монтирующей распределительные устройства. |
| 10.10 Нагрев | Расчёт параметров нагрева находится в сфере ответственности компании, монтирующей распределительные устройства. Компания Eaton указывает данные по потере мощности устройств. |
| 10.11 Стойкость к коротким замыканиям | Находится в сфере ответственности компании, монтирующей распределительные устройства. Соблюдать указания для коммутационных устройств. |
| 10.12 Электромагнитная совместимость | Находится в сфере ответственности компании, монтирующей распределительные устройства. Соблюдать указания для коммутационных устройств. |
| 10.13 Механическая функция | Для устройства требования считаются выполненными, если были соблюдены данные инструкции по монтажу (IL). |
4. Технические характеристики согласно ETIM 7.0
| Низковольтные промышленные компоненты (EG000017) / Силовой контактор, переключение переменного тока (EC000066) | |
| Электротехника, электроника, системы автоматизации / Низковольтная коммутационная техника / Contactor (LV) / Power contactor, AC switching (ecl@ss10.0.1-27-37-10-03 [AAB718015]) | |
| Номинальное управляющее напряжение питания Us при AC 50 Гц | 380 - 440 V |
| Номинальное управляющее напряжение питания Us при 60 Гц переменного тока | 380 - 440 V |
| Номинальное управляющее напряжение питания Us при постоянном токе | 0 - 0 V |
| Тип напряжения для приведения в действие | AC |
| Номинальный рабочий ток Ie при AC-1, 400 В | 337 A |
| Номинальный рабочий ток Ie при AC-3, 400 В | 185 A |
| Номинальная рабочая мощность при AC-3, 400 В | 90 kW |
| Номинальный рабочий ток Ie при AC-4, 400 В | 136 A |
| Номинальная рабочая мощность при AC-4, 400 В | 75 kW |
| Номинальная рабочая мощность NEMA | 93 kW |
| Модульная версия | Нет |
| Количество вспомогательных контактов как нормально разомкнутый контакт | 2 |
| Количество вспомогательных контактов как нормально замкнутый контакт | 2 |
| Тип электрического подключения главной цепи | Rail connection |
| Количество нормально замкнутых контактов в качестве основного контакта | |
| Количество главных контактов как нормально открытый контакт | 3 |
5. Апробации
| Стандарты на продукцию | IEC/EN 60947-4-1; UL 60947-4-1; CSA - C22.2 No. 60947-4-1-14; CE marking |
| UL File No. | E29096 |
| UL Категория Контроль № | NLDX |
| CSA File No. | 2389068 |
| CSA Class No. | 3211-04 |
| Сертификация Северной Америки | UL listed, CSA certified |
| Специально разработан для Северной Америки | Нет |
6. Характеристики
| Оснащение вспомогательными контактами сбоку | |
| Возможные варианты при оснащении вспомогательными контактами | сбоку: 2 x DILM1000-XHI(V)11-SI; 2 x DILM1000-XHI11-SA |
| Характеристика | |
| Нормальные условия переключенияИндукционные двигатели переменного токаРабочая характеристикаВключение: со стендаВыключение: во время работыЭлектрическое краткое обозначениеВключение: до 6 × номинальных токов двигателяВыключение: до 1 × расчетный ток двигателякатегория применения100 % AC-3Типичные случаи примененияКомпрессорыЛифтыМиксерНасосыЭскалаторыМешалкаВентиляторыЛенточные транспортерыЦентрифугиОткидные заслонкиКовшовый элеваторСистемы кондиционирования воздухаПриводы общего назначения на обрабатывающем и технологическом оборудовании | |
| Характеристика | |
| Экстремальные условия переключенияИндукционные двигатели переменного токаРабочая характеристикаУправление посредством частых импульсов, противотоковое торможение, реверсированиеЭлектрическое краткое обозначениеВключение: до 6 × номинальных токов двигателяВыключение: до 6 × расчетный ток двигателякатегория применения100 % AC-4Типичные случаи примененияПечатающие устройстваМашины для перемотки кабеляЦентрифугиСпециальные приводы на обрабатывающем и технологическом оборудовании | |
| Характеристика | |
| Условия переключения для 3-полюсных потребителей без двигателяРабочая характеристикаНе индуктивная или слабо индуктивная нагрузкаЭлектрическое краткое обозначениеВключение: 1 × расчетный рабочий токВыключение: 1 × расчетный рабочий токКатегория применения100 % AC-1Типичные случаи примененияЭлектрический нагрев | |
| Характеристика | |
