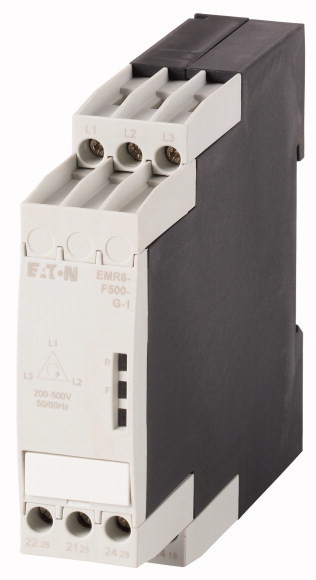

Eaton Реле контроля чередования фаз, 200 - 500 В перем. тока, 50/60 Гц EMR6-F500-G-1

Реле контроля чередования фаз, 200 - 500 В перем. тока, 50/60 Гц

Купить по низким ценам Eaton Реле контроля чередования фаз, 200 - 500 В перем. тока, 50/60 Гц EMR6-F500-G-1

Описание Eaton Реле контроля чередования фаз, 200 - 500 В перем. тока, 50/60 Гц EMR6-F500-G-1

Основная функция	Реле контроля чередования фаз
	Контроль трехфазных сетейРаспознавание обрыва фазы при < 0,6 x UeЭлектропитание из измерительной цепиФиксировано настроенная задержка включения
Контрольное напряжение на каждую фазу [UN]	200 - 500 В перем. тока, 50/60 Гц В перем. тока
Контроль	Выпадение фазыПоследовательность фаз
Графические условные обозначения
Питающее напряжение	200 - 500 V AC, 50/60 Hz
Ширина	22.5 мм

2. Технические характеристики

Общая информация
Стандарты и предписания	IEC/EN 60255-6, EN 61557, UL, CSA, GL
Механический срок службы [Переключения]	30 x 106
Стойкость к климатическим воздействиям	Влажный нагрев цикличный в соответствии с IEC 60068-2-30: цикл 24 ч, 55° C, 93% относительной влажности, 96 ч
Температура окружающей средыЭксплуатацияМин. рабочая температура	-20 °C
Температура окружающей средыЭксплуатацияМакс. рабочая температура	+60 °C
Температура окружающей средыХранение	- 40 - 85 °C
Установочное положение	любая
Удароустойчивость	Класс 2
Класс защитыКлеммы	IP20
Класс защитыкорпус	IP50
Поперечные сечения соединенияодножильный	2 x 2,5 мм2
Поперечные сечения соединениятонкопроволочный с оконечной муфтой	2 x 2,5/2 x AWG14 мм2
Стандартная отвёртка	5.5 x 0.8 мм
Начальный пусковой момент	0.5 - 0.8 Нм
Крепление	Быстрое крепление DIN рейки IEC/EN 60715
MTBF (среднее премя службы между выходами из строя)	628571 h
Контакты
Номинальная устойчивость к импульсу [Uimp]	4000 В перем. тока
Категория перенапряжения / степень загрязнения	III/3
Электропитание
Питающее напряжение	200 - 500 V AC, 50/60 Hz
Безопасность по напряжению	0.85 - 1.1 x Uc
Потребляемая мощность	11 VA
Номинальная частота [f]	50 - 60 Гц
Продолжительность включения	100 % продолжительность включения
Измерительные цепи
Контрольное напряжение [UN]Контрольное напряжение миним.	200 В перем. тока
Контрольное напряжение [UN]Контрольное напряжение максим.	500 В перем. тока
ЧастотаДиапазон частот мин.	50 Гц
ЧастотаДиапазон частот макс.	60 Гц
Частота	50 - 60 Гц
Частота	50 - 60 Гц
Цикл измерения	макс. 500 мс
Температурная ошибка	≦ 0.06 %/°C
Ошибка в пределах напряжения питания	≦ 0.5 %
Индикация состояния
Выходное реле возбуждено	Светодиод, желтый
Индикация состояния (светодиод)	красный, горит: выпадение фазыкрасный, мигает: ошибка последовательности фаз
Контакты релейных выходов
Номинальное напряжение [Ue]	500 В перем. тока
Расчетный рабочий ток [Ie]AC-12 при 230 В [Ie]	4 A
Расчетный рабочий ток [Ie]AC-15 при 230 В [Ie]	3 A
Расчетный рабочий ток [Ie]DC-12 при 24 В [Ie]	4 A
Расчетный рабочий ток [Ie]DC-13 при 24 В [Ie]	2 A
Электрический срок службы (AC-12/230 В/4 A) [Переключения]Электрический срок службы [Переключения]	> 0.3 x 106
Стойкость к коротким замыканияммаксимальный предохранитель [безынерционный/gL]	10 A
Электромагнитная совместимость (ЭМС)
Электромагнитная совместимость (ЭМС)	IEC/EN 61000-6-2
ESD [Воздушный / контактный разряд]	IEC/EN 61000-4-2 уровень 3 кВ
HF-стойкость к излучению	IEC/EN 61000-4-3 уровень 3
Импульсное напряжение	IEC/EN 61000-4-4 уровень 3
Скачок напряжения	IEC/EN 61000-4-5 уровень 4
HF-кондуктивный	IEC/EN 61000-4-6 уровень 3

3. Проверка конструкции в соответствии с IEC / EN 61439

Технические характеристики для подтверждения типа конструкции
Мин. рабочая температура	-20 °C
Макс. рабочая температура	+60 °C
Проверка конструкции IEC/EN 61439
10.9 Свойства изоляции10.9.4 Проверка оболочек кабелей из изолирующего материала	Находится в сфере ответственности компании, монтирующей распределительные устройства.

4. Технические характеристики согласно ETIM 7.0

Реле (EG000019) / Реле контроля фазы (EC001441)
Электротехника, электроника, системы автоматизации / Низковольтная коммутационная техника / Monitoring equipment (low-voltage switch technology) / Asymmetry monitoring equipment (ecl@ss10.0.1-27-37-18-03 [AKF097014])
Тип электрического подключения	Screw connection
Со съемными зажимами	Нет
Номинальное управляющее напряжение питания Us при AC 50 Гц	200 - 500 V
Номинальное управляющее напряжение питания Us при 60 Гц переменного тока	200 - 500 V
Номинальное управляющее напряжение питания Us при постоянном токе	0 - 0 V
Тип напряжения для приведения в действие	AC
Мониторинг последовательности фаз	Да
Обнаружение сбоя фазы	Да
Функция под обнаружением напряжения	Нет
Функция обнаружения перенапряжения	Нет
Мониторинг фазового дисбаланса	Нет
Диапазон измерения напряжения	200 - 500 V
Минимум регулируемая задержка времени включения	0 s
Максимум. допустимое время задержки включения	0 s
Минимум регулируемое время задержки	0 s
Максимум. допустимое время задержки	0 s
Количество контактов как нормально замкнутый контакт
Количество контактов как нормально разомкнутый контакт
Количество контактов в качестве переключающего контакта	2
Ширина	22.5 mm
Высота	85.6 mm
Глубина	104.6 mm

5. Апробации

Стандарты на продукцию	IEC 255-6; UL 508; CSA-22.2 No. 14-05; CE marking
UL File No.	E29184
UL Категория Контроль №	NKCR, NKCR7
CSA File No.	UL report valid
CSA Class No.	3211-03
Сертификация Северной Америки	UL listed, certified by UL for use in Canada

Технические характеристики Eaton Реле контроля чередования фаз, 200 - 500 В перем. тока, 50/60 Гц EMR6-F500-G-1

Ширина упаковки 10 см
Высота упаковки 10 см
Глубина упаковки 10 см

Объемный вес 1 кг
Кратность поставки 1

Ширина упаковки 10 см
Высота упаковки 10 см
Глубина упаковки 10 см
Объемный вес 1 кг
Кратность поставки 1
