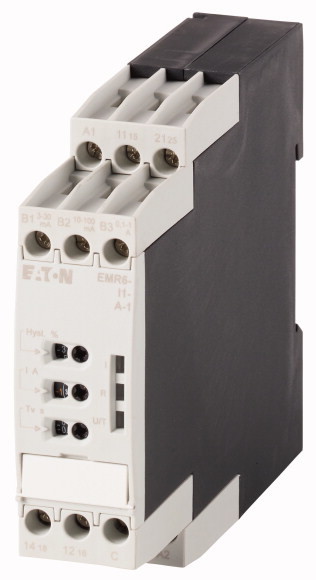

Eaton Реле измерения и контроля тока, 3 - 30 мА, 10 - 100 мА, 0,1 - 1 A, 24 - 240 V AC, 50/60 Hz, 24 - 240 V DC EMR6-I1-A-1

Eaton Реле измерения и контроля тока, 3 - 30 мА, 10 - 100 мА, 0,1 - 1 A, 24 - 240 V AC, 50/60 Hz, 24 - 240 V DC EMR6-I1-A-1

Реле измерения и контроля тока, 3 - 30 мА, 10 - 100 мА, 0,1 - 1 A, 24 - 240 V AC, 50/60 Hz, 24 - 240 V DC

Купить по низким ценам Eaton Реле измерения и контроля тока, 3 - 30 мА, 10 - 100 мА, 0,1 - 1 A, 24 - 240 V AC, 50/60 Hz, 24 - 240 V DC EMR6-I1-A-1
Артикул: EMR6-I1-A-1
Нет в наличии по запросу
64 504,58 ₽ Скидка 32% 43 863,11 ₽ Цена за 1 шт.
  • От 20 шт:
    43 863,11 ₽
    41 669,20 ₽
Описание Eaton Реле измерения и контроля тока, 3 - 30 мА, 10 - 100 мА, 0,1 - 1 A, 24 - 240 V AC, 50/60 Hz, 24 - 240 V DC EMR6-I1-A-1
Основная функцияРеле измерения и контроля тока
 Контроль однофазных сетей постоянного и переменного напряженияЗадержка включения: отсутствует = 0 или регулируется в диапазоне 0,1 - 30 сРасширение диапазона измерений трансформаторами тока возможно
КонтрольТок перегрузкиТок ниже минимального
Диапазон измерения тока [I∼/I=]3 - 30 мА10 - 100 мА0,1 - 1 A A
Графические условные обозначения
Питающее напряжение24 - 240 V AC, 50/60 Hz24 - 240 V DC
Ширина22.5 мм

2. Технические характеристики

Общая информация
Стандарты и предписанияUL 508, CAN/CSA C22.2 No.14, GL, EAC, CCC, RMRS
Механический срок службы [Переключения]30 x 106
Стойкость к климатическим воздействиямВлажный нагрев цикличный в соответствии с IEC 60068-2-30: цикл 24 ч, 55° C, 93% относительной влажности, 96 ч
Температура окружающей средыЭксплуатацияМин. рабочая температура-25 °C
Температура окружающей средыЭксплуатацияМакс. рабочая температура+60 °C
Температура окружающей средыХранение- 40 - 85 °C
Установочное положениелюбая
УдароустойчивостьКласс 2
Класс защитыКлеммыIP20
Класс защитыкорпусIP50
Поперечные сечения соединенияодножильный1 x 0.5-2.5 (1 x 18-14 AWG) мм2
Поперечные сечения соединениятонкопроволочный с оконечной муфтой2 x 0.5-1.5 (2 x 18-16 AWG) мм2
Стандартная отвёртка4 x 0.8 мм
Начальный пусковой момент0.6 - 0.8 Нм
КреплениеБыстрое крепление DIN рейки IEC/EN 60715
MTBF (среднее премя службы между выходами из строя)382467 h
Контакты
Номинальная устойчивость к импульсу [Uimp]4000 В перем. тока
Категория перенапряжения / степень загрязненияIII/3
Электропитание
Питающее напряжение24 - 240 V AC, 50/60 Hz24 - 240 V DC
Безопасность по напряжению0.85 - 1.1 x Uc
Потребляемая мощность2.6 VA
Номинальная частота [f]50 - 60 Гц
Продолжительность включения100 % продолжительность включения
Временной цикл
Время замедления возвратарегулировка в диапазоне 0,1 - 30 с
Ошибка времени в пределах питающего напряжения≦ 0.5 %
Ошибка времени в пределах диапазона температур≦ 0.06 %/°C
Измерительные цепи
ВходыB1-C0.003 - 0.03 A
ВходыB2-C0.01 - 0.1 A
ВходыB3-C0.1 - 1 A
Гистерезис3…30 %
Цикл измерениямакс. 80 мс
Температурная ошибка≦ 0.06 %/°C
Ошибка в пределах напряжения питания≦ 0.5 %
Индикация состояния
Питающее напряжениеСветодиод, зеленый
Выходное реле возбужденоСветодиод, желтый
Измеренное значениеСветодиод, красный
Индикация состояния (светодиод)зеленый, горит: питающее напряжениежелтый, мигает: активна задержка срабатыванияжелтый, горит: возбуждение выходного релекрасный, мигает: ток ниже минимального
Контакты релейных выходов
Номинальное напряжение [Ue]250 В перем. тока
Расчетный рабочий ток [Ie]AC-12 при 230 В [Ie]4 A
Расчетный рабочий ток [Ie]AC-15 при 230 В [Ie]3 A
Расчетный рабочий ток [Ie]DC-12 при 24 В [Ie]4 A
Расчетный рабочий ток [Ie]DC-13 при 24 В [Ie]2 A
Электрический срок службы (AC-12/230 В/4 A) [Переключения]Электрический срок службы [Переключения]> 0.1 x 106
Стойкость к коротким замыканияммаксимальный предохранитель [безынерционный/gL]10 A
Электромагнитная совместимость (ЭМС)
Электромагнитная совместимость (ЭМС)IEC/EN 61000-6-2
ESD [Воздушный / контактный разряд]IEC/EN 61000-4-2 уровень 3 кВ
HF-стойкость к излучениюIEC/EN 61000-4-3 уровень 3
Импульсное напряжениеIEC/EN 61000-4-4 уровень 3
Скачок напряженияIEC/EN 61000-4-5 уровень 4
HF-кондуктивныйIEC/EN 61000-4-6 уровень 3

3. Проверка конструкции в соответствии с IEC / EN 61439

Технические характеристики для подтверждения типа конструкции
Мин. рабочая температура-25 °C
Макс. рабочая температура+60 °C
Проверка конструкции IEC/EN 61439
10.9 Свойства изоляции10.9.4 Проверка оболочек кабелей из изолирующего материалаНаходится в сфере ответственности компании, монтирующей распределительные устройства.

4. Технические характеристики согласно ETIM 7.0

Relays (EG000019) / Current monitoring relay (EC001440)
Электротехника, электроника, системы автоматизации / Низковольтная коммутационная техника / Monitoring equipment (low-voltage switch technology) / Current monitoring equipment (ecl@ss10.0.1-27-37-18-02 [AKF096014])
Тип электрического подключенияScrew connection
Со съемными зажимамиНет
Single-phase under current possibleДа
Three-phase under current possibleНет
Single-phase over current possibleДа
Three-phase over current possibleНет
Single-phase hysteresis possibleНет
Three-phase hysteresis possibleНет
Contains function DC-voltage under currentДа
Contains function DC-voltage over currentДа
Function DC-current hysteresisНет
Номинальное управляющее напряжение питания Us при AC 50 Гц24 - 240 V
Номинальное управляющее напряжение питания Us при 60 Гц переменного тока24 - 240 V
Номинальное управляющее напряжение питания Us при постоянном токе24 - 240 V
Тип напряжения для приведения в действиеAC/DC
Current measurement range0.01 - 1 A
Минимум регулируемая задержка времени включения0.1 s
Максимум. допустимое время задержки включения30 s
Минимум регулируемое время задержки0 s
Максимум. допустимое время задержки0 s
Количество контактов как нормально замкнутый контакт
Количество контактов как нормально разомкнутый контакт
Количество контактов в качестве переключающего контакта2
External current transformer
Ширина22.5 mm
Высота85.6 mm
Глубина104.6 mm

5. Апробации

Стандарты на продукциюIEC 255-6; UL 508; CSA-22.2 No. 14-05; CE marking
UL File No.E29184
UL Категория Контроль №NKCR, NKCR7
CSA File No.UL report valid
CSA Class No.3211-03
Сертификация Северной АмерикиUL listed, certified by UL for use in Canada
