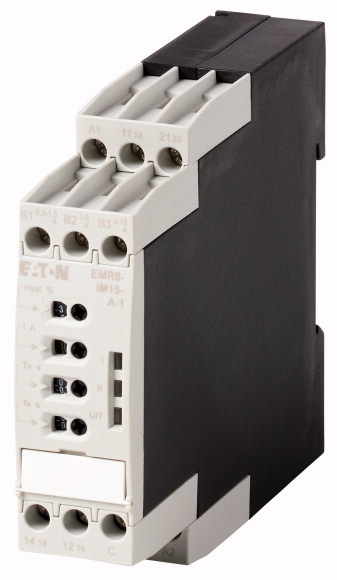

Eaton Реле измерения и контроля тока, 0,3 - 1,5 A, 1 - 5 A, 3 - 15 A, 24 - 240 V AC, 50/60 Hz, 24 - 240 V DC EMR6-IM15-A-1

Реле измерения и контроля тока, 0,3 - 1,5 A, 1 - 5 A, 3 - 15 A, 24 - 240 V AC, 50/60 Hz, 24 - 240 V DC

Купить по низким ценам Eaton Реле измерения и контроля тока, 0,3 - 1,5 A, 1 - 5 A, 3 - 15 A, 24 - 240 V AC, 50/60 Hz, 24 - 240 V DC EMR6-IM15-A-1

Описание Eaton Реле измерения и контроля тока, 0,3 - 1,5 A, 1 - 5 A, 3 - 15 A, 24 - 240 V AC, 50/60 Hz, 24 - 240 V DC EMR6-IM15-A-1

Основная функция	Реле измерения и контроля тока
	Контроль однофазных сетей постоянного и переменного напряженияЗапаздывание при включении: отсутствует = 0 или регулируется в диапазоне 0,1–30 сРасширение диапазона измерений трансформаторами тока возможно
Контроль	Ток перегрузкиТок ниже минимального
Диапазон измерения тока [I∼/I=]	0,3 - 1,5 A1 - 5 A3 - 15 A A
Графические условные обозначения
Питающее напряжение	24 - 240 V AC, 50/60 Hz24 - 240 V DC
Ширина	22.5 мм

2. Технические характеристики

Общая информация
Стандарты и предписания	UL 508, CAN/CSA C22.2 No.14, GL, EAC, CCC, RMRS
Механический срок службы [Переключения]	30 x 106
Стойкость к климатическим воздействиям	Влажный нагрев цикличный в соответствии с IEC 60068-2-30: цикл 24 ч, 55° C, 93% относительной влажности, 96 ч
Температура окружающей средыЭксплуатацияМин. рабочая температура	-25 °C
Температура окружающей средыЭксплуатацияМакс. рабочая температура	+60 °C
Температура окружающей средыХранение	- 40 - 85 °C
Установочное положение	любая
Удароустойчивость	Класс 2
Класс защитыКлеммы	IP20
Класс защитыкорпус	IP50
Поперечные сечения соединенияодножильный	1 x 0.5-2.5 (1 x 18-14 AWG) мм2
Поперечные сечения соединениятонкопроволочный с оконечной муфтой	2 x 0.5-1.5 (2 x 18-16 AWG) мм2
Стандартная отвёртка	4 x 0.8 мм
Начальный пусковой момент	0.6 - 0.8 Нм
Крепление	Быстрое крепление DIN рейки IEC/EN 60715
MTBF (среднее премя службы между выходами из строя)	382467 h
Контакты
Номинальная устойчивость к импульсу [Uimp]	4000 В перем. тока
Категория перенапряжения / степень загрязнения	III/3
Электропитание
Питающее напряжение	24 - 240 V AC, 50/60 Hz24 - 240 V DC
Безопасность по напряжению	0.85 - 1.1 x Uc
Потребляемая мощность	2.6 VA
Номинальная частота [f]	50 - 60 Гц
Продолжительность включения	100 % продолжительность включения
Временной цикл
Время задержки включения	регулировка в диапазоне 0,1 - 30 с
Время замедления возврата	30 с
Время задержки включения	регулировка в диапазоне 0,1 - 30 с
Ошибка времени в пределах питающего напряжения	≦ 0.5 %
Ошибка времени в пределах диапазона температур	≦ 0.06 %/°C
Измерительные цепи
ВходыB1-C	0.003 - 0.03 A
ВходыB2-C	0.01 - 0.1 A
ВходыB3-C	0.1 - 1 A
Гистерезис	3…30 %
Цикл измерения	макс. 80 мс
Температурная ошибка	≦ 0.06 %/°C
Ошибка в пределах напряжения питания	≦ 0.5 %
Индикация состояния
Питающее напряжение	Светодиод, зеленый
Выходное реле возбуждено	Светодиод, желтый
Измеренное значение	Светодиод, красный
Индикация состояния (светодиод)	зеленый, горит: питающее напряжениедругие состояния в зависимости от ошибки (см. IL): измеренное значение
Контакты релейных выходов
Номинальное напряжение [Ue]	250 В перем. тока
Расчетный рабочий ток [Ie]AC-12 при 230 В [Ie]	4 A
Расчетный рабочий ток [Ie]AC-15 при 230 В [Ie]	3 A
Расчетный рабочий ток [Ie]DC-12 при 24 В [Ie]	4 A
Расчетный рабочий ток [Ie]DC-13 при 24 В [Ie]	2 A
Электрический срок службы (AC-12/230 В/4 A) [Переключения]Электрический срок службы [Переключения]	> 0.1 x 106
Стойкость к коротким замыканияммаксимальный предохранитель [безынерционный/gL]	10 A
Электромагнитная совместимость (ЭМС)
Электромагнитная совместимость (ЭМС)	IEC/EN 61000-6-2
ESD [Воздушный / контактный разряд]	IEC/EN 61000-4-2 уровень 3 кВ
HF-стойкость к излучению	IEC/EN 61000-4-3 уровень 3
Импульсное напряжение	IEC/EN 61000-4-4 уровень 3
Скачок напряжения	IEC/EN 61000-4-5 уровень 4
HF-кондуктивный	IEC/EN 61000-4-6 уровень 3

3. Проверка конструкции в соответствии с IEC / EN 61439

Технические характеристики для подтверждения типа конструкции
Мин. рабочая температура	-25 °C
Макс. рабочая температура	+60 °C
Проверка конструкции IEC/EN 61439
10.9 Свойства изоляции10.9.4 Проверка оболочек кабелей из изолирующего материала	Находится в сфере ответственности компании, монтирующей распределительные устройства.

4. Технические характеристики согласно ETIM 7.0

Relays (EG000019) / Current monitoring relay (EC001440)
Электротехника, электроника, системы автоматизации / Низковольтная коммутационная техника / Monitoring equipment (low-voltage switch technology) / Current monitoring equipment (ecl@ss10.0.1-27-37-18-02 [AKF096014])
Тип электрического подключения	Screw connection
Со съемными зажимами	Нет
Single-phase under current possible	Да
Three-phase under current possible	Нет
Single-phase over current possible	Да
Three-phase over current possible	Нет
Single-phase hysteresis possible	Нет
Three-phase hysteresis possible	Нет
Contains function DC-voltage under current	Да
Contains function DC-voltage over current	Да
Function DC-current hysteresis	Нет
Номинальное управляющее напряжение питания Us при AC 50 Гц	24 - 240 V
Номинальное управляющее напряжение питания Us при 60 Гц переменного тока	24 - 240 V
Номинальное управляющее напряжение питания Us при постоянном токе	24 - 240 V
Тип напряжения для приведения в действие	AC/DC
Current measurement range	0.3 - 15 A
Минимум регулируемая задержка времени включения	0.1 s
Максимум. допустимое время задержки включения	30 s
Минимум регулируемое время задержки	0 s
Максимум. допустимое время задержки	0 s
Количество контактов как нормально замкнутый контакт
Количество контактов как нормально разомкнутый контакт
Количество контактов в качестве переключающего контакта	2
External current transformer
Ширина	22.5 mm
Высота	85.6 mm
Глубина	104.6 mm

5. Апробации

Стандарты на продукцию	IEC 255-6; UL 508; CSA-22.2 No. 14-05; CE marking
UL File No.	E29184
UL Категория Контроль №	NKCR, NKCR7
CSA File No.	UL report valid
CSA Class No.	3211-03
Сертификация Северной Америки	UL listed, certified by UL for use in Canada

Технические характеристики Eaton Реле измерения и контроля тока, 0,3 - 1,5 A, 1 - 5 A, 3 - 15 A, 24 - 240 V AC, 50/60 Hz, 24 - 240 V DC EMR6-IM15-A-1

Ширина упаковки 10 см
Высота упаковки 10 см
Глубина упаковки 10 см

Объемный вес 1 кг
Кратность поставки 1

Ширина упаковки 10 см
Высота упаковки 10 см
Глубина упаковки 10 см
Объемный вес 1 кг
Кратность поставки 1
