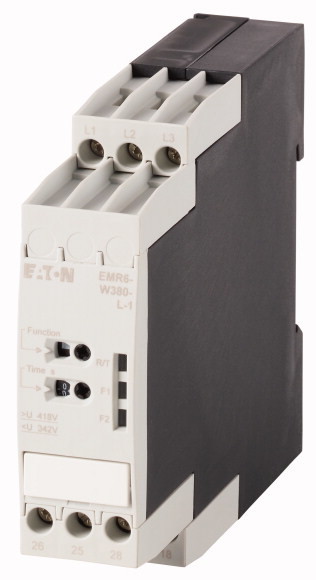

Eaton Реле контроля фаз, задержка включения и выключения, 380 В перем. тока, 50/60 Гц EMR6-W380-L-1

Eaton Реле контроля фаз, задержка включения и выключения, 380 В перем. тока, 50/60 Гц EMR6-W380-L-1

Реле контроля фаз, задержка включения и выключения, 380 В перем. тока, 50/60 Гц

Купить по низким ценам Eaton Реле контроля фаз, задержка включения и выключения, 380 В перем. тока, 50/60 Гц EMR6-W380-L-1
Артикул: EMR6-W380-L-1
Нет в наличии по запросу
43 513,27 ₽ Скидка 23% 33 505,22 ₽ Цена за 1 шт.
  • От 20 шт:
    33 505,22 ₽
    31 829,71 ₽
Описание Eaton Реле контроля фаз, задержка включения и выключения, 380 В перем. тока, 50/60 Гц EMR6-W380-L-1
Основная функцияРеле контроля фаз
Функциязадержка включения и выключения
 Электропитание из измерительной цепиЗамедление срабатывания/возврата: отсутствует = 0 или регулируется в диапазоне 0,1 - 30 сПороговые значения и асимметрия регулируются в диапазоне 2 - 25 % от среднего значения фазовых напряженийТрехфазные сети
Контрольное напряжение на каждую фазу [UN]380 В перем. тока, 50/60 Гц В перем. тока
КонтрольПоследовательность фаз (с возможностью отключения)Выпадение фазыПеренапряжениеПониженное напряжение
Графические условные обозначения
Питающее напряжение380 V, 50/60 Hz
Ширина22.5 мм

2. Технические характеристики

Общая информация
Стандарты и предписанияIEC, UL, CSA, CCC, GL
Механический срок службы [Переключения]30 x 106
Стойкость к климатическим воздействиямВлажный нагрев цикличный в соответствии с IEC 60068-2-30: цикл 24 ч, 55° C, 93% относительной влажности, 96 ч
Температура окружающей средыЭксплуатацияМин. рабочая температура-25 °C
Температура окружающей средыЭксплуатацияМакс. рабочая температура+60 °C
Температура окружающей средыХранение- 40 - 85 °C
Установочное положениелюбая
УдароустойчивостьКласс 2
Класс защитыКлеммыIP20
Класс защитыкорпусIP50
Поперечные сечения соединенияодножильный1 x 0.5-2.5 (1 x 18-14 AWG) мм2
Поперечные сечения соединениятонкопроволочный с оконечной муфтой2 x 0.5-1.5 (2 x 18-16 AWG) мм2
Стандартная отвёртка5.5 x 0.8 мм
Начальный пусковой момент0.6 - 0.8 Нм
КреплениеБыстрое крепление DIN рейки IEC/EN 60715
MTBF (среднее премя службы между выходами из строя)382977 h
Контакты
Номинальная устойчивость к импульсу [Uimp]4000 В перем. тока
Категория перенапряжения / степень загрязненияIII/3
Электропитание
Питающее напряжение380 V, 50/60 Hz
Безопасность по напряжению0.85 - 1.1 x Uc
Потребляемая мощность18 VA
Номинальная частота [f]50 - 60 Гц
Продолжительность включения100 % продолжительность включения
Временной цикл
Время задержки включения0,25 с
Время замедления возвратарегулировка в диапазоне 0,1 - 30 с
Ошибка времени в пределах питающего напряжения≦ 0.5 %
Ошибка времени в пределах диапазона температур≦ 0.06 %/°C
Измерительные цепи
Частота50/60 ± 10 % Гц
Гистерезис0…5 %
Частота50/60 ± 10 % Гц
Цикл измерениямакс. 50 мс
Температурная ошибка≦ 0.06 %/°C
Ошибка в пределах напряжения питания≦ 0.5 %
Индикация состояния
Питающее напряжениеЖелтый светодиод
ПеренапряжениеКрасный светодиод: F1 включен
Пониженное напряжениеКрасный светодиод: F2 включен
Индикация состояния (светодиод)желтый, горит: питающее напряжениежелтый, горит (R/Т): реле замкнутожелтый, мигает (R/Т): отсчет времени задержкикрасный, горит (F1): перенапряжениекрасный, горит (F2): пониженное напряжениекрасный: F1 горит, F2 мигает: выпадение фазыкрасный, мигает (попеременно F1 и F2): ошибка последовательности фаз
Контакты релейных выходов
Номинальное напряжение [Ue]250 В перем. тока
Расчетный рабочий ток [Ie]AC-12 при 230 В [Ie]4 A
Расчетный рабочий ток [Ie]AC-15 при 230 В [Ie]3 A
Расчетный рабочий ток [Ie]DC-12 при 24 В [Ie]4 A
Расчетный рабочий ток [Ie]DC-13 при 24 В [Ie]2 A
Электрический срок службы (AC-12/230 В/4 A) [Переключения]Электрический срок службы [Переключения]> 0.1 x 106
Электромагнитная совместимость (ЭМС)
Электромагнитная совместимость (ЭМС)IEC/EN 61000-6-2
ESD [Воздушный / контактный разряд]IEC/EN 61000-4-2 уровень 3 кВ
HF-стойкость к излучениюIEC/EN 61000-4-3 уровень 3
Импульсное напряжениеIEC/EN 61000-4-4 уровень 3
Скачок напряженияIEC/EN 61000-4-5 уровень 4
HF-кондуктивныйIEC/EN 61000-4-6 уровень 3

3. Проверка конструкции в соответствии с IEC / EN 61439

Технические характеристики для подтверждения типа конструкции
Мин. рабочая температура-25 °C
Макс. рабочая температура+60 °C
Проверка конструкции IEC/EN 61439
10.9 Свойства изоляции10.9.4 Проверка оболочек кабелей из изолирующего материалаНаходится в сфере ответственности компании, монтирующей распределительные устройства.

4. Технические характеристики согласно ETIM 7.0

Реле (EG000019) / Реле контроля фазы (EC001441)
Электротехника, электроника, системы автоматизации / Низковольтная коммутационная техника / Monitoring equipment (low-voltage switch technology) / Asymmetry monitoring equipment (ecl@ss10.0.1-27-37-18-03 [AKF097014])
Тип электрического подключенияScrew connection
Со съемными зажимамиНет
Номинальное управляющее напряжение питания Us при AC 50 Гц380 - 380 V
Номинальное управляющее напряжение питания Us при 60 Гц переменного тока380 - 380 V
Номинальное управляющее напряжение питания Us при постоянном токе0 - 0 V
Тип напряжения для приведения в действиеAC
Мониторинг последовательности фазДа
Обнаружение сбоя фазыДа
Функция под обнаружением напряженияДа
Функция обнаружения перенапряженияДа
Мониторинг фазового дисбалансаНет
Диапазон измерения напряжения380 - 380 V
Минимум регулируемая задержка времени включения0.1 s
Максимум. допустимое время задержки включения30 s
Минимум регулируемое время задержки0.1 s
Максимум. допустимое время задержки30 s
Количество контактов как нормально замкнутый контакт
Количество контактов как нормально разомкнутый контакт
Количество контактов в качестве переключающего контакта2
Ширина22.5 mm
Высота85.6 mm
Глубина104.6 mm

5. Апробации

Стандарты на продукциюIEC 255-6; UL 508; CSA-22.2 No. 14-05; CE marking
UL File No.E29184
UL Категория Контроль №NKCR, NKCR7
CSA File No.UL report valid
CSA Class No.3211-03
Сертификация Северной АмерикиUL listed, certified by UL for use in Canada
Технические характеристики Eaton Реле контроля фаз, задержка включения и выключения, 380 В перем. тока, 50/60 Гц EMR6-W380-L-1
