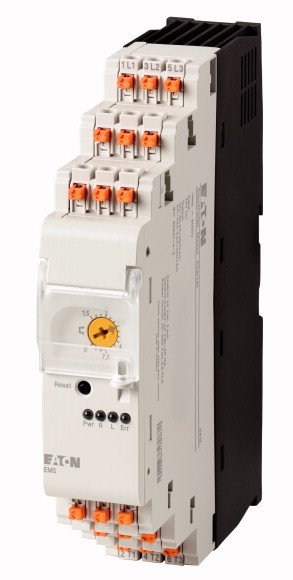

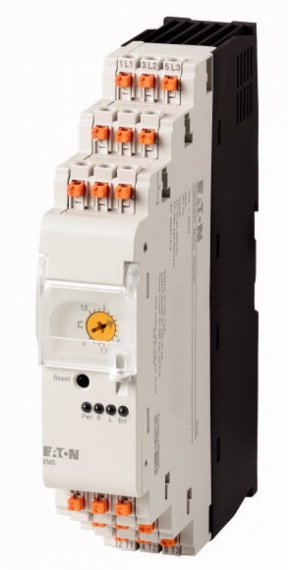

Электронный пускатель, прямой и реверсивный пуск, 2.4А, аварийный ост.

Купить по низким ценам Eaton Электронный пускатель, прямой и реверсивный пуск, 2.4А, аварийный ост. EMS-ROS-T-2.4-24VDC
Артикул: EMS-ROS-T-2.4-24VDC
Нет в наличии по запросу
80 641,82 ₽ Скидка 28% 58 062,11 ₽ Цена за 1 шт.
  • От 20 шт:
    58 062,11 ₽
    55 159,35 ₽
Описание Eaton Электронный пускатель, прямой и реверсивный пуск, 2.4А, аварийный ост. EMS-ROS-T-2.4-24VDC
АссортиментЭлектронный пускатель двигателя
Основная функцияРеверсивный пускатель (комплектные устройства)
ОписаниеПрямой пускРеверсивный пускЗащита двигателяАВАРИЙНЫЙ СТОППринцип подключения: выходной каскад безопасности с байпасом, трехфазное отключение.
Соответствие, допуск
Взрывозащита (согласно ATEX 94/9/EG)II (2) G [Ex e] [Ex d] [Ex px]II (2) D [Ex t] [Ex p]
Сертификат ЕС о прохождении испытаний прототипаPTB 13 ATEX 3003
Параметры двигателя
Максимальная расчетная эксплуатационная мощность трехфазных двигателей 50 - 60 ГцAC-53a380 В 400 В 415 В [P]0,06 - 0,75 кВт
Диапазон установок расцепителей перегрузки [Ir]0,18 - 2,4 A
Управляющее напряжение24 V DC
Техника присоединенияВставные клеммы
Функция остановаАВАРИЙНЫЙ СТОП
Подключение к SmartWire-DTнет

2. Технические характеристики

Общая информация
Стандарты и предписанияIEC/EN 60947-4-2UL508
Размерыширина30 мм
РазмерыВысота157 мм
РазмерыГлубина123.5 мм
Вес0.3 кг
МонтажDIN рейка IEC/EN 60715, 35 мм
Класс защиты (IEC/EN 60529, EN50178, VBG 4)IP20
Установочное положениевертикальноОтвод двигателя вниз
Электрический срок службы [Переключения]3 x 107
Максимальная частота переключения7200 (время паузы-импульса 50:50) Переключения/ч
Поперечные сечения соединения одножильный1 x (0,75 - 2,5)1 x AWG20 - 14 мм2
Поперечные сечения соединения тонкопроволочный, с оконечной муфтой2 x (0,75 - 2,5)1 x AWG20 - 14 мм2
Поперечные сечения соединения ПримечаниеМинимальная длина 10 мм.
Поперечные сечения соединения тонкопроволочный, с двойной оконечной муфтой2 x (0,75 - 1,5)2 x AWG20 - 16 мм2
Поперечные сечения соединения ПримечаниеМинимальная длина 10 мм.
Климатические внешние условия
Рабочая температура-25 - +60, согласно IEC 60068-2-1 °C
КонденсацияПредотвратить конденсацию, воспользовавшись соответствующими мерами
Хранение [ϑ]-40 - +80 °C
Цепи главного тока
Номинальная устойчивость к импульсу [Uimp]6000 В перем. тока
Категория перенапряжения / степень загрязненияIII/2
Номинальное напряжение [Ue]42 - 550 В
Расчетный рабочий токAC-51 [Ie]0.15 - 2.40 A
Расчетный рабочий токAC-53a [Ie]0.15 - 2.4 A
Потеря мощности [PV]1.1 - 3.3 W
Статическая потеря мощности, не зависит от тока [Pvs]1 W
Базовая изоляция согласно IEC/EN60947-1между напряжением питания, управления и переключения500 В перем. тока
Базовая изоляция согласно IEC/EN60947-1между выходом ответного сигнала и напряжением переключения500 В перем. тока
Безопасное разъединение согласно IEC/EN60947-1между напряжением питания, управления и переключения≦ 300 В перем. тока
Безопасное разъединение согласно IEC/EN60947-1между выходом ответного сигнала и напряжением переключения≦ 300 В перем. тока
Безопасное разъединение согласно EN 50178между напряжением питания, управления и переключения500 В перем. тока
Безопасное разъединение согласно EN 50178между выходом ответного сигнала и напряжением переключения500 В перем. тока
Измерение токаДиапазон установок расцепителей перегрузки [Ir]0,18 - 2,4 A
Измерение токакласс расцепления10 КЛАСС
Измерение токаВремя повторной готовности [tW]2 (ручной запуск)20 (автоматический повторный запуск) мин.
Измерение токаКонтроль симметрииЗначение Iмакс > Iном ((Iмакс - Iмин)/Iмакс)при ≧ 33, время срабатывания 120 спри ≧ 67, время срабатывания 1,8 с %
Измерение токаКонтроль симметрииЗначение Iмакс < Iном ((Iмакс - Iмин)/Iном)при ≧ 33, время срабатывания 120 спри ≧ 67, время срабатывания 1,8 с %
Стойкость к коротким замыканиямТип координации "1" устройство для защиты от короткого замыкания50 кА, 500 В перем. тока: предохранитель 16 A gG/gL50 кА, 415 В перем. тока: PKM0-415 кА, 415 В перем. тока: PKM0-6,3
Управляющая часть
Входящие данныеПитающее напряжение [UAUX]A1 - A2: 24 (-20 - +25 %) В пост. тока
Входящие данныеОстаточные пульсации входного напряжения≦ 5 %
Входящие данныеПитающее напряжение "безопасное выключение" [UAUX]< 5 В пост. тока
Входящие данныевходной ток40 мА
Входящие данныеПримечание по поводу входного токаБез подтверждения
Цепь управляющего тока (ON, L, R)Уровень переключения "низкий"-3 - +9.6 V DC В
Цепь управляющего тока (ON, L, R)Уровень переключения "безопасный ВЫКЛ"< 5 V DC В
Цепь управляющего тока (ON, L, R)Уровень переключения "высокий"19.2 - 30 V DC В
Цепь управляющего тока (ON, L, R)входной ток5 мА
Выходы подтвержденияУказаниеКонтакты 95, 96 или 98
Выходы подтвержденияНазначение контактовW = переключающий контакт1 Вт
Выходы подтвержденияНоминальное напряжение [Ue]250 В перем./пост. тока
Выходы подтвержденияРасчетный рабочий токAC-15230 В [Ie]3 A
Выходы подтвержденияРасчетный рабочий токDC-1324 В [Ie]2 A
Электромагнитная совместимость (ЭМС)
Электростатическая разрядка (ESD)примененный стандартIEC EN 61000-4-2, уровень 3
Электростатическая разрядка (ESD)Выход воздуха8 кВ
Электростатическая разрядка (ESD)Разряд контакта6 кВ
Электромагнитные поля (RFI)примененный стандартIEC/EN 61000-4-3
Электромагнитные поля (RFI)800 - 1000 MHz: 101.4 - 2 GHz: 102.0 - 2.7 GHz: 3 V/m
Подавление радиочастотных помехEN 55011, Класс A (централизованные излучаемые радиопомехи)EN 61000-6-3, класс A (излучаемые радиопомехи)
Указание по использованиюДанное изделие предназначено для эксплуатации в промышленной сфере (окружение 2). Использование в жилой зоне (окружение 1) может вызвать функциональные помехи, так что следует предусмотреть дополнительные меры для помехоподавления.
Импульсное напряжение2IEC/EN 61000-4-4, уровень 3 кВ
Мощные импульсы (скачок напряжения)1 кВ (симметр.)2 кВ (несимметр.)согласно IEC/EN 61000-4-5
Впуск согласно IEC/EN 61000-4-610 В
Параметры техники безопасности
УказанияНадёжное отключение.См. руководство по технике безопасности PU05907001Z.
Температура окружающей среды40 °C
Значения согласно EN ISO 13849-1MTTFd [лет]420
Значения согласно EN ISO 13849-1Уровень эксплуатационных характеристик [PL]e
Значения согласно EN ISO 13849-1Категория3
Значения согласно IEC 62061λsd [FIT]: 49λsu [FIT]: 1818λdd [FIT]: 269λdu [FIT]: 2,7SFF [%]: 99,8DCS [%]: 2,6DC [%]: 99PFH [1/h]: 2,7 x 10-9SIL: 3
УказанияНадёжное отключение.См. руководство по технике безопасности PU05907001Z.

3. Проверка конструкции в соответствии с IEC / EN 61439

Технические характеристики для подтверждения типа конструкции
Номинальный ток для указания потери мощности [In]2.4 A
Потеря мощности на полюс, в зависимости от тока [Pvid]0.7 W
Потеря мощности оборудования, в зависимости от тока [Pvid]2 W
Статическая потеря мощности, не зависит от тока [Pvs]1 W
Способность отдавать потери мощности [Pve]0 W
Мин. рабочая температура-25 °C
Макс. рабочая температура+60 °C
Проверка конструкции IEC/EN 61439
10.2 твёрдость материалов и деталей10.2.2 Коррозионная стойкостьТребования производственного стандарта выполнены.
10.2 твёрдость материалов и деталей10.2.3.1 Нагревостойкость изоляцииТребования производственного стандарта выполнены.
10.2 твёрдость материалов и деталей10.2.3.2 Сопротивление изоляционных материалов при обычном нагревеТребования производственного стандарта выполнены.
10.2 твёрдость материалов и деталей10.2.3.3 Сопротивление изоляционных материалов при сильном нагревеТребования производственного стандарта выполнены.
10.2 твёрдость материалов и деталей10.2.4 Устойчивость к ультрафиолетовому излучениюТребования производственного стандарта выполнены.
10.2 твёрдость материалов и деталей10.2.5 ПодъёмНе имеет значения, поскольку необходимо оценить всё коммутационное оборудование.
10.2 твёрдость материалов и деталей10.2.6 Испытание на ударНе имеет значения, поскольку необходимо оценить всё коммутационное оборудование.
10.2 твёрдость материалов и деталей10.2.7 ЯрлыкиТребования производственного стандарта выполнены.
10.3 Класс защиты изоляцииНе имеет значения, поскольку необходимо оценить всё коммутационное оборудование.
10.4 Воздушные промежутки и пути утечки токаТребования производственного стандарта выполнены.
10.5 Защита от удара электрическим токомНе имеет значения, поскольку необходимо оценить всё коммутационное оборудование.
10.6 Монтаж оборудованияНе имеет значения, поскольку необходимо оценить всё коммутационное оборудование.
10.7 Внутренние электрические цепи и соединенияНаходится в сфере ответственности компании, монтирующей распределительные устройства.
10.8 Подключения проводов, введённых снаружиНаходится в сфере ответственности компании, монтирующей распределительные устройства.
10.9 Свойства изоляции10.9.2 Электрическая прочность при рабочей частотеНаходится в сфере ответственности компании, монтирующей распределительные устройства.
10.9 Свойства изоляции10.9.3 Прочность по отношению к импульсному напряжениюНаходится в сфере ответственности компании, монтирующей распределительные устройства.
10.9 Свойства изоляции10.9.4 Проверка оболочек кабелей из изолирующего материалаНаходится в сфере ответственности компании, монтирующей распределительные устройства.
10.10 НагревРасчёт параметров нагрева находится в сфере ответственности компании, монтирующей распределительные устройства. Компания Eaton указывает данные по потере мощности устройств.
10.11 Стойкость к коротким замыканиямНаходится в сфере ответственности компании, монтирующей распределительные устройства. Соблюдать указания для коммутационных устройств.
10.12 Электромагнитная совместимостьНаходится в сфере ответственности компании, монтирующей распределительные устройства. Соблюдать указания для коммутационных устройств.
10.13 Механическая функцияДля устройства требования считаются выполненными, если были соблюдены данные инструкции по монтажу (IL).

4. Технические характеристики согласно ETIM 7.0

Низковольтные промышленные компоненты (EG000017) / Стартер двигателя / Комбинированный стартер двигателя (EC001037)
Электротехника, электроника, системы автоматизации / Низковольтная коммутационная техника / Load breakout, motor breakout / Motor starter combination (ecl@ss10.0.1-27-37-09-05 [AJZ718013])
Вид моторного стартераReversing starter
С расцепителем короткого замыканияНет
Номинальное управляющее напряжение питания Us при AC 50 Гц0 - 0 V
Номинальное управляющее напряжение питания Us при 60 Гц переменного тока0 - 0 V
Номинальное управляющее напряжение питания Us при постоянном токе24 - 24 V
Тип напряжения для приведения в действиеDC
Номинальная рабочая мощность при AC-3, 230 В, 3-фазная0.37 kW
Номинальная рабочая мощность при AC-3, 400 В0.75 kW
Номинальная мощность, 460 В, 60 Гц, 3-фазная0.736 kW
Номинальная мощность, 575 В, 60 Гц, 3-фазная0 kW
Номинальный рабочий ток Ie2.4 A
Номинальный рабочий ток при AC-3, 400 В2.4 A
Настройка тока расцепителя перегрузки0.18 - 2.4 A
Номинальный условный ток короткого замыкания, тип 1, 480 Y / 277 В0 A
Номинальный условный ток короткого замыкания, тип 1, 600 Y / 347 В0 A
Номинальный условный ток короткого замыкания, тип 2, 230 В0 A
Номинальный условный ток короткого замыкания, тип 2, 400 В0 A
Количество вспомогательных контактов как нормально разомкнутый контакт1
Количество вспомогательных контактов как нормально замкнутый контакт1
Температура окружающей среды, верхний рабочий предел60 °C
Защита от перегрузки с температурной компенсациейДа
Класс выпускаCLASS 10
Тип электрического подключения главной цепиSpring clamp connection
Тип электрического соединения для цепи вспомогательного и управляющего токаSpring clamp connection
Возможна установка на рейкуДа
С трансформаторомНет
Количество командных позиций
Подходит для аварийной остановкиДа
Класс координации в соответствии с МЭК 60947-4-3Class 1
Количество световых индикаторов4
Возможен внешний сбросДа
С предохранителемНет
Степень защиты (IP)IP20
Степень защиты (NEMA)Other
Поддержка протокола для TCP / IPНет
Протокол поддержки PROFIBUSНет
Поддержка протокола для CANНет
Поддержка протокола для INTERBUSНет
Поддержка протокола для ASIНет
Поддержка протокола для MODBUSНет
Поддержка протокола для Data-HighwayНет
Поддержка протокола для DeviceNetНет
Поддержка протокола для SUCONETНет
Поддержка протокола для LONНет
Протокол поддержки PROFINET IOНет
Протокол поддержки PROFINET CBAНет
Протокол поддержки для SERCOSНет
Протокол поддержки для Foundation FieldbusНет
Поддержка протокола EtherNet / IPНет
Поддержка протокола безопасности интерфейса AS на рабочем местеНет
Поддержка протокола для DeviceNet SafetyНет
Протокол поддержки INTERBUS-SafetyНет
Поддержка протокола для PROFIsafeНет
Поддержка протокола для SafetyBUS pНет
Поддержка протокола для других систем шинНет
Ширина30 mm
Высота157 mm
Глубина123.5 mm

5. Апробации

Стандарты на продукциюIEC/EN 60947-5; UL 508; CSA-C22.2 No. 14; CE marking
UL File No.E29096
UL Категория Контроль №NLDX, NLDX7
CSA File No.UL report applies to both US and Canada
Сертификация Северной АмерикиUL listed, certified by UL for use in Canada
Специально разработан для Северной АмерикиНет
Технические характеристики Eaton Электронный пускатель, прямой и реверсивный пуск, 2.4А, аварийный ост. EMS-ROS-T-2.4-24VDC
  • Ширина упаковки 10 см
  • Высота упаковки 10 см
  • Глубина упаковки 10 см
  • Объемный вес 1 кг
  • Кратность поставки 1
  • Ширина упаковки 10 см
  • Высота упаковки 10 см
  • Глубина упаковки 10 см
  • Объемный вес 1 кг
  • Кратность поставки 1
Заказ в один клик
Мы позвоним Вам в ближайшее время
Несоответствие минимальной сумме заказ

Минимальная сумма заказа 1 500,00 ₽

Просьба увеличить заказ.

Похожие товары

Похожие товары не найдены

Аналоги по цене

Аналоги по цене не найдены

Общая оценка товара:
5
1
Официальный поставщик компании Eaton в России

Гарантия производителя 1 год
Компания:
Произведено:
Информация о компании:
Eaton-технологический лидер с 45 летним опытом разработки и производства систем бесперебойного питания, гидравлических, автотехнических и аэрокосмических систем. Корпорация предоставляет решения для эффективного управления электрической, гидравлической и механической энергией. Штат работников превышает 100000 человек и работает более чем в 175 странах.
Срочная доставка день в день
Объемный вес: 1 кг
Габариты: 10x10x10
По городу Москве: 1 200 ₽
* только для города Москва
Самовывоз по РФ
Объемный вес: 1 кг
Габариты: 10x10x10
Самовывоз осуществляется по России:

Доставка курьером по РФ
Объемный вес: 1 кг
Габариты: 10x10x10
По городу Москве: 350 ₽
По России:
Транспортная компания
Собственная служба доставки 350 ₽ 2-3 дней

Почта России уточнять 3-20 дней

ПЭК уточнять 2-7 дней

СДЭК Экспресс лайт уточнять 2-7 дней

СДЭК Супер Экспресс уточнять 2-4 дней

Деловые Линии уточнять 2-7 дней

Pony Express уточнять 2-7 дней

DPD уточнять 2-7 дней

DHL уточнять 2-7 дней

Boxberry уточнять 2-7 дней

ЖелДорЭкспедиция уточнять 3-10 дней

Байкал Сервис уточнять 2-10 дней

Энергия 400,00 ₽ 2-7 дней
Eaton Электронный пускатель, прямой и реверсивный пуск, 2.4А, аварийный ост. EMS-ROS-T-2.4-24VDC
Артикул: EMS-ROS-T-2.4-24VDC

Электронный пускатель, прямой и реверсивный пуск, 2.4А, аварийный ост.

Объемный вес: 1 кг
Габариты: 10x10x10
Нет в наличии по запросу
80 641,82 ₽ Скидка 28% 58 062,11 ₽ Цена за 1 шт.
  • От 20 шт:
    58 062,11 ₽
    55 159,35 ₽
Задать вопрос
Мы позвоним Вам в ближайшее время
Заказ на обратный звонок
Мы позвоним Вам в ближайшее время
Обратный звонок
Мы позвоним Вам в ближайшее время
