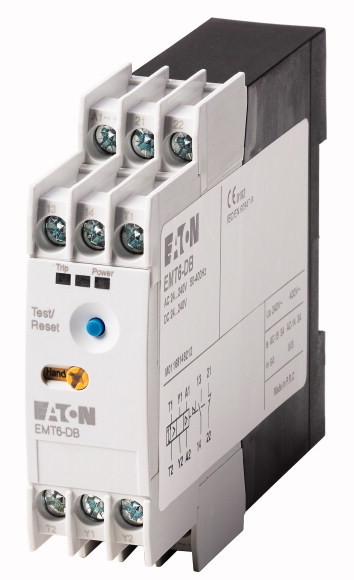

Eaton Термисторное реле 24-240 В АС/DC, автоматический/ручной сброс, кнопка тестирования EMT6-DBK

Eaton Термисторное реле 24-240 В АС/DC, автоматический/ручной сброс, кнопка тестирования EMT6-DBK

Термисторное реле 24-240 В АС/DC, автоматический/ручной сброс, кнопка тестирования

Купить по низким ценам Eaton Термисторное реле 24-240 В АС/DC, автоматический/ручной сброс, кнопка тестирования EMT6-DBK
Артикул: EMT6-DBK
Нет в наличии по запросу
84 001,14 ₽ Скидка 34% 55 440,75 ₽ Цена за 1 шт.
  • От 20 шт:
    55 440,75 ₽
    52 668,82 ₽
Описание Eaton Термисторное реле 24-240 В АС/DC, автоматический/ручной сброс, кнопка тестирования EMT6-DBK
ОписаниеМногофункциональное устройство
Функцияс возможностью переключения с/без блокировки повторного включенияРасцепитель при коротком замыкании цепи датчиказащищенный от нулевого напряжениядля ручного или дистанционного возвратаКнопка тестированияОпределение короткого замыкания и отключаемая защита от нулевого напряженияИндикация посредством сетевых светодиодов и светодиодов неисправности
Расчетный рабочий ток [Ie]
AC-15240 В [Ie]3 A
AC-14300 В [Ie]3 A
AC-14400 В [Ie]3 A
AC-14Значение действительно с версии 001.
Обычный термический ток [Ith]6 A
Номинальное управляющее напряжение источника питания [Us]24 - 240 В 50 - 400 Гц24 - 240 В пост. тока В
УказанияBVS 14 ATEX F003 XII(2)G [Ex e] [Ex d] [Ex px]II(2)D [Ex t] [Ex p]Соблюдать указания из руководства MN03407006Z-DE/EN.Возможно крепление на DIN-рейке IEC/EN 60715.

2. Технические характеристики

Общая информация
Стандарты и предписанияIEC/EN 60947, VDE 0660, EN 55011
Стойкость к климатическим воздействиямвлажный нагрев, постоянный, в соответствии с IEC 60068-2-78; влажный нагрев, цикличный, в соответствии с IEC 60068-2-30
Температура окружающей средыразомкнут-25 - +60 °C
Температура окружающей средыв капсульном корпусе- 25 - 45 °C
Температура окружающей средыХранение- 45 - 85 °C
Установочное положениелюбая
Вес0.15 кг
Удароустойчивость, импульс полусинуса 10 мс согласно IEC 60068-2-2710 g
Класс защитыIP20
Защита от прикосновения при вертикальном управлении спереди (EN 50274)защита от прикосновения пальцами и тыльной стороной кистей рук
Безопасное разъединение согласно EN 61140между контактами250 В перем. тока
Безопасное разъединение согласно EN 61140между контактами и питающим напряжением250 В перем. тока
Цепи вспомогательного и управляющего тока
Номинальная устойчивость к импульсу [Uimp]4000 В перем. тока
Номинальная устойчивость к импульсу [Uimp]6000 В перем. тока
 Значение действительно с версии 001.
Категория перенапряжения / степень загрязненияIII/3
Поперечные сечения соединения цепи вспомогательного и управляющего токаодножильный1 x (0,5 - 2,5)2 x (0,5 - 1,5) мм2
Поперечные сечения соединения цепи вспомогательного и управляющего токатонкопроволочный с оконечной муфтой1 x (0,5 - 2,5)2 x (0,5 - 1,5) мм2
Поперечные сечения соединения цепи вспомогательного и управляющего токаОдно- или многожильный20 - 14 AWG
Соединительный винтM3,5
Начальный пусковой момент1,2 Нм
ИнструментыОтвертка с профилем Pozidriv2 Размер
ИнструментыСтандартная отвёртка1 x 6 мм
Вспомогательный контур
Номинальные выдерживаемые напряжения изоляции [Ui]400 В
 Значение действительно с версии 001.
Расчетный рабочий ток [Ie]AC-14Замыкающие контакты300 В [Ie]3 A
Расчетный рабочий ток [Ie]AC-14Замыкающие контакты380 В 400 В 415 В [Ie]3 A
Расчетный рабочий ток [Ie]AC-14Замыкающие контактыЗначение действительно с версии 001.
Расчетный рабочий ток [Ie]AC-14Размыкающие контакты300 В [Ie]3 A
Расчетный рабочий ток [Ie]AC-14Размыкающие контакты380 В 400 В 415 В [Ie]3 A
Расчетный рабочий ток [Ie]AC-14Размыкающие контактыЗначение действительно с версии 001.
Расчетный рабочий ток [Ie]AC-15Замыкающие контакты220 В 230 В 240 В [Ie]3 A
Расчетный рабочий ток [Ie]AC-15Замыкающие контакты300 В [Ie]1 A
Расчетный рабочий ток [Ie]AC-15Замыкающие контакты380 В 400 В 415 В [Ie]1 A
Расчетный рабочий ток [Ie]AC-15Замыкающие контактыЗначение действительно с версии 001.
Расчетный рабочий ток [Ie]AC-15Размыкающие контакты220 В 230 В 240 В [Ie]3 A
Расчетный рабочий ток [Ie]AC-15Размыкающие контакты300 В [Ie]1 A
Расчетный рабочий ток [Ie]AC-15Размыкающие контакты380 В 400 В 415 В [Ie]1 A
Расчетный рабочий ток [Ie]AC-15Размыкающие контактыЗначение действительно с версии 001.
Макс. защита от короткого замыканияПредохранитель [gG/gL]6 A
Цепь управляющего тока
Номинальные выдерживаемые напряжения изоляции [Ui]240 В
Номинальное напряжение [Ue]240 В
Безопасность по напряжению0.85 - 1.1 x Ue
Потребляемая мощностьПерем. ток (AC)3.5 VA
Потребляемая мощностьПост. ток (DC)2 W
Расцепление при примерно≧ 3600 Ω
Повторное включение при приблиз.≦ 1600 Ω
Цепь датчикаПараметры цепи датчика при US и +20 °C:макс. длина кабеля к датчику – 250 м (без изоляции)Общее сопротивление при холодном двигателе ∑ RK ≦ 1500 Ом- RT1-T2 (T1, T2, короткозамкн.): IT1-T2 = 1,9 мА- RT1-T2 (4 кОм): UT1-T2 = макс. 3 В пост. тока, IT1-T2 = макс. 0,8 мА- RT1-T2 (T1, T2, разомкнут.): UT1-T2 = 5,1 В пост. тока, станд. (5,5 В пост. тока, макс.)
Электромагнитная совместимость (ЭМС)
Электростатическая разрядка (ESD)примененный стандартIEC/EN 61000-4-2
Электростатическая разрядка (ESD)Выход воздуха8 кВ
Электростатическая разрядка (ESD)Разряд контакта6 кВ
Электромагнитные поля (RFI)примененный стандартIEC/EN 61000-4-3
Электромагнитные поля (RFI)80 - 1000 MHz: 101.4 - 2 GHz: 32.0 - 2.7 GHz: 1 V/m
Подавление радиочастотных помехEN 55011Класс B
Импульсное напряжениеКабели питания: 2Сигнальные провода: 1согласно IEC/EN 61000-4-4 кВ
Мощные импульсы (скачок напряжения)2 кВ (симметр.)4 кВ (несимметр.)согласно IEC/EN 61000-4-5
Впуск согласно IEC/EN 61000-4-610 В

3. Проверка конструкции в соответствии с IEC / EN 61439

Номинальный ток для указания потери мощности [In]0 A
Потеря мощности на полюс, в зависимости от тока [Pvid]0 W
Потеря мощности оборудования, в зависимости от тока [Pvid]0 W
Статическая потеря мощности, не зависит от тока [Pvs]0.8 W
Способность отдавать потери мощности [Pve]0 W
Мин. рабочая температура-25 °C
Макс. рабочая температура+60 °C

4. Технические характеристики согласно ETIM 7.0

Реле (EG000019) / Реле контроля температуры (EC001446)
Электротехника, электроника, системы автоматизации / Низковольтная коммутационная техника / Monitoring equipment (low-voltage switch technology) / Temperature monitoring equipment (ecl@ss10.0.1-27-37-18-10 [AKF104014])
Тип электрического подключенияScrew connection
Номинальное управляющее напряжение питания Us при AC 50 Гц24 - 240 V
Номинальное управляющее напряжение питания Us при 60 Гц переменного тока24 - 240 V
Номинальное управляющее напряжение питания Us при постоянном токе24 - 240 V
Тип напряжения для приведения в действиеAC/DC
Со съемными зажимамиНет
Количество измерительных цепей1
Возможна регистрация ошибокДа
Возможен внешний сбросДа
Количество контактов как нормально замкнутый контакт1
Количество контактов как нормально разомкнутый контакт1
Количество контактов в качестве переключающего контакта
Диапазон измерения температуры0 - 0 °C
Диапазон измерения сопротивления750 - 12000 Ohm
Ширина23 mm
Высота84 mm
Глубина104 mm

5. Апробации

Стандарты на продукциюUL 508; CSA-C22.2 No. 14; IEC/EN 60947-8; CE marking
UL File No.E29184
UL Категория Контроль №NKCR
CSA File No.12528
CSA Class No.3211-03
Сертификация Северной АмерикиUL listed, CSA certified
Специально разработан для Северной АмерикиНет
Максимум. Уровень напряжения600 V AC
Степень защитыIEC: IP20, UL/CSA Type: -
Технические характеристики Eaton Термисторное реле 24-240 В АС/DC, автоматический/ручной сброс, кнопка тестирования EMT6-DBK
  • Ширина упаковки 10 см
  • Высота упаковки 10 см
  • Глубина упаковки 10 см
  • Объемный вес 1 кг
  • Кратность поставки 1
  • Ширина упаковки 10 см
  • Высота упаковки 10 см
  • Глубина упаковки 10 см
  • Объемный вес 1 кг
  • Кратность поставки 1
