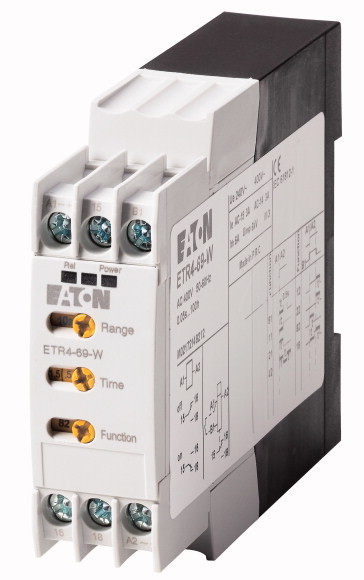

Eaton Реле времени многофункциональное, 1 перекидных контакта, разъем для подкл. Потенциометра, 400 В АС ETR4-69-W

Реле времени многофункциональное, 1 перекидных контакта, разъем для подкл. Потенциометра, 400 В АС

Купить по низким ценам Eaton Реле времени многофункциональное, 1 перекидных контакта, разъем для подкл. Потенциометра, 400 В АС ETR4-69-W

Описание Eaton Реле времени многофункциональное, 1 перекидных контакта, разъем для подкл. Потенциометра, 400 В АС ETR4-69-W

Основная функция	Реле времени
Функция	многофункциональныйс задержкой включениязадержка выключенияимпульс задержки включенияимпульс задержки выключениямигание с началом импульсазадержка включения и выключенияформирование импульсаподача импульса
	Возможность настройки функции таймера
Количество переключающих контактов	1
Диапазон времени	0,05 с - 100 ч
Диапазон времени	0,05 - 1 с0,15 - 3 с0,5 - 10 с1,5 - 30 с5 - 100 с15 - 300 с1,5 - 30 мин15 - 300 мин1,5 - 30 ч5 - 100 ч
Расчетный рабочий ток [Ie]
AC-14 [Ie]380 В 400 В 415 В [Ie]	3 A
AC-14 [Ie]	Значение действительно с версии 001.
AC-15220 В 230 В 240 В [Ie]	3 A
AC-15380 В 400 В 415 В [Ie]	3 A
AC-15	Значение действительно с версии 001.
Диапазон напряжений [ULN]	400 В перем. тока, 50/60 Гц В
Ширина	22.5 мм
Обозначение соединений в соответствии с EN 50042
Обозначение соединений в соответствии с EN 50042

2. Технические характеристики

Общая информация
Стандарты и положения	Норма IEC/EN 61812VDE 0435
Механический срок службыРабота от перем. тока [Переключения]	30 x 106
Механический срок службыУправляется постоянным током DC [Переключения]	30 x 106
Стойкость к климатическим воздействиям	Влажный нагрев, постоянный, в соответствии с IEC 60068-2-78Влажный нагрев, циклический, в соответствии с IEC 60068-2-30
Температура окружающей средыТемпература окружающей среды, хранение	- 45 - + 85 °C
Температура окружающей средыразомкнут	-25 - +60 °C
Температура окружающей средыв капсульном корпусе	- 25 - + 45 °C
Установочное положение	любая
Удароустойчивость (IEC/EN 60068-2-27)Импульс полусинуса 20 мсЗамыкающие контакты	4 g
Класс защитыКлеммы	IP20
Вес	0.1 кг
Поперечные сечения соединенияодножильный	1 x (0,5 - 2,5)2 x (0,5 - 1,5) мм2
Поперечные сечения соединениятонкопроволочный с оконечной муфтой	1 x (0,5 - 2,5)2 x (0,5 - 1,5) мм2
Поперечные сечения соединенияОдно- или многожильный	1 x (20 - 14) AWG
Контакты
Номинальная устойчивость к импульсу [Uimp]	6000 В перем. тока
	Значение действительно с версии 001.
Категория перенапряжения / степень загрязнения	III/2
Номинальные выдерживаемые напряжения изоляции [Ui]	600 В перем. тока
	Значение действительно с версии 001.
Номинальное напряжение [Ue]	440 В перем. тока
	Значение действительно с версии 001.
Безопасное разъединение согласно EN 61140между катушкой и вспомогательными контактами	250 В перем. тока
Безопасное разъединение согласно EN 61140Между вспомогательными контактами	250 В перем. тока
Включающая способностьAC-14 cos ϕ = 0,3 400 В	48 A
Включающая способностьAC-15 cos ϕ = 0,3 220 В	50 A
Включающая способностьDC-11 Л/П ≦ 40 мс	1.1 x Ie
Отключающая способность AC-14 cos ϕ = 0,3 440 В	3 A
Отключающая способность AC-15 cos ϕ = 0,3 220 В	3 A
Отключающая способность DC-11 Л/П ≦ 40 мс	1.1 x Ie
Расчетный рабочий ток [Ie]AC-14 [Ie]380 В 400 В 415 В [Ie]	3 A
Расчетный рабочий ток [Ie]AC-14 [Ie]	Значение действительно с версии 001.
Расчетный рабочий ток [Ie]AC-14440 В [Ie]	3 A
Расчетный рабочий ток [Ie]AC-15220 В 230 В 240 В [Ie]	3 A
Расчетный рабочий ток [Ie]DC-11Примечание	Условия включения и отключения на основе DC-13 Л/П постоянны в соответствии с исходными данными
Расчетный рабочий ток [Ie]DC-11L/R макс. 15 мс24 В [Ie]	1.5 A
Расчетный рабочий ток [Ie]DC-11L/R макс. 50 мс	1.2 A
Обычный термический ток [Ith]	6 A
Стойкость к коротким замыканиям без свариванияПримечание	при прямом уменьшении от сети или трансформатора > 1000 ВА
Стойкость к коротким замыканиям без свариваниямакс. плавкий предохранитель Замыкающий контакт	6 A gG/gL
Стойкость к коротким замыканиям без свариваниямакс. плавкий предохранитель Размыкающий контакт	6 A gG/gL
Стойкость к коротким замыканиям без свариваниямакс. орган тока перегрузки, 220/230 В	FAZ-B4/1-HI Тип
Механические приводы
Номинальное напряжение [Ue]Перем. ток (AC)	400
Потребляемая мощностьМощность трогания, перем. ток	0.5 VA
Потребляемая мощностьМощность удержания переменного тока	0.5 VA
Продолжительность включения	100 % продолжительность включения
Максимальная частота коммутаций	4000 S/h
Минимальная длительность командПерем. ток (AC)	50 мс
Точность воспроизведения (отклонение)	≦ 0.5 %
Время повторной готовности (после истечения 100% времени задержки)	70 мс
Время изменения контакта [tu]	4 мс
Электромагнитная совместимость (ЭМС)
Электростатическая разрядка (ESD)примененный стандарт	IEC/EN 61000-4-2
Электростатическая разрядка (ESD)Выход воздуха	8 кВ
Электростатическая разрядка (ESD)Разряд контакта	6 кВ
Электромагнитные поля (RFI)примененный стандарт	IEC/EN 61000-4-3
Электромагнитные поля (RFI)	80 - 1000 MHz: 101.4 - 2 GHz: 32.0 - 2.7 GHz: 1 V/m
Подавление радиочастотных помех	EN 55011, класс B (проводной)EN 55011, класс B (излучаемый)
Импульсное напряжение	Кабели питания: 2Сигнальные провода: 1согласно IEC/EN 61000-4-4 кВ
Мощные импульсы (скачок напряжения)	2 кВ (симметр.)4 кВ (несимметр.)согласно IEC/EN 61000-4-5
Впуск согласно IEC/EN 61000-4-6	10 В

3. Проверка конструкции в соответствии с IEC / EN 61439

Технические характеристики для подтверждения типа конструкции
Номинальный ток для указания потери мощности [In]	6 A
Потеря мощности на полюс, в зависимости от тока [Pvid]	1.4 W
Потеря мощности оборудования, в зависимости от тока [Pvid]	0 W
Статическая потеря мощности, не зависит от тока [Pvs]	0.5 W
Способность отдавать потери мощности [Pve]	0 W
Мин. рабочая температура	-25 °C
Макс. рабочая температура	+60 °C
Проверка конструкции IEC/EN 61439
10.2 твёрдость материалов и деталей10.2.2 Коррозионная стойкость	Требования производственного стандарта выполнены.
10.2 твёрдость материалов и деталей10.2.3.1 Нагревостойкость изоляции	Требования производственного стандарта выполнены.
10.2 твёрдость материалов и деталей10.2.3.2 Сопротивление изоляционных материалов при обычном нагреве	Требования производственного стандарта выполнены.
10.2 твёрдость материалов и деталей10.2.3.3 Сопротивление изоляционных материалов при сильном нагреве	Требования производственного стандарта выполнены.
10.2 твёрдость материалов и деталей10.2.4 Устойчивость к ультрафиолетовому излучению	Требования производственного стандарта выполнены.
10.2 твёрдость материалов и деталей10.2.5 Подъём	Не имеет значения, поскольку необходимо оценить всё коммутационное оборудование.
10.2 твёрдость материалов и деталей10.2.6 Испытание на удар	Не имеет значения, поскольку необходимо оценить всё коммутационное оборудование.
10.2 твёрдость материалов и деталей10.2.7 Ярлыки	Требования производственного стандарта выполнены.
10.3 Класс защиты изоляции	Не имеет значения, поскольку необходимо оценить всё коммутационное оборудование.
10.4 Воздушные промежутки и пути утечки тока	Требования производственного стандарта выполнены.
10.5 Защита от удара электрическим током	Не имеет значения, поскольку необходимо оценить всё коммутационное оборудование.
10.6 Монтаж оборудования	Не имеет значения, поскольку необходимо оценить всё коммутационное оборудование.
10.7 Внутренние электрические цепи и соединения	Находится в сфере ответственности компании, монтирующей распределительные устройства.
10.8 Подключения проводов, введённых снаружи	Находится в сфере ответственности компании, монтирующей распределительные устройства.
10.9 Свойства изоляции10.9.2 Электрическая прочность при рабочей частоте	Находится в сфере ответственности компании, монтирующей распределительные устройства.
10.9 Свойства изоляции10.9.3 Прочность по отношению к импульсному напряжению	Находится в сфере ответственности компании, монтирующей распределительные устройства.
10.9 Свойства изоляции10.9.4 Проверка оболочек кабелей из изолирующего материала	Находится в сфере ответственности компании, монтирующей распределительные устройства.
10.10 Нагрев	Расчёт параметров нагрева находится в сфере ответственности компании, монтирующей распределительные устройства. Компания Eaton указывает данные по потере мощности устройств.
10.11 Стойкость к коротким замыканиям	Находится в сфере ответственности компании, монтирующей распределительные устройства. Соблюдать указания для коммутационных устройств.
10.12 Электромагнитная совместимость	Находится в сфере ответственности компании, монтирующей распределительные устройства. Соблюдать указания для коммутационных устройств.
10.13 Механическая функция	Для устройства требования считаются выполненными, если были соблюдены данные инструкции по монтажу (IL).

4. Технические характеристики согласно ETIM 7.0

Реле (EG000019) / Реле таймера (EC001439)
Электротехника, электроника, системы автоматизации / Низковольтная коммутационная техника / Relay and socket / Timed relay (ecl@ss10.0.1-27-37-16-05 [AKF092013])
Тип электрического подключения	Screw connection
Функция задержки включения питания	Да
Задержка функции при отключении питания	Да
Функция плавающего контакта на напряжение	Да
Функция плавающего контакта при обесточивании	Да
Функция звезда-дельта	Нет
Функция формирования импульсов	Да
Функция мигает, начиная с паузы, фиксированное время	Да
Функция мигает, начиная с импульса, фиксированное время	Да
Функция часов, начиная с паузы, переменная	Да
Функция часов, начиная с импульса, переменная	Да
С разъемом	Нет
Возможно дистанционное управление	Нет
Подходит для дистанционного управления	Нет
Вставляется на блок вспомогательных контактов	Нет
Номинальное управляющее напряжение питания Us при AC 50 Гц	400 - 400 V
Номинальное управляющее напряжение питания Us при 60 Гц переменного тока	400 - 400 V
Номинальное управляющее напряжение питания Us при постоянном токе	0 - 0 V
Тип напряжения для приведения в действие	AC
Номинальный ток	3 A
Временной интервал	0.05 - 360000 s
Количество выходов, без задержки, нормально замкнутый контакт
Количество выходов, без задержки, нормально разомкнутый контакт
Количество выходов, без задержки, переключающий контакт	1
Количество выходов, задержка, нормально замкнутый контакт
Количество выходов с задержкой, нормально разомкнутый контакт
Количество выходов, задержка, переключающий контакт	1
Выходы, обратимая задержка / задержка	Да
С полупроводниковым выходом	Нет
Подходит для монтажа на DIN-рейку	Да
Подходит для переднего монтажа	Нет
Ширина	23 mm
Высота	83 mm
Глубина	103 mm

5. Характеристики

	Диаграммы состояний функций таймераПояснения к светодиодной индикации Отсчет времени остановлен, контакт 15 - 18 замкнут Идет отсчет времени, контакт 15 - 18 замкнут Идет отсчет времени, контакт 15 - 18 не замкнут ① A2/A1 соединены перемычкой② A2/A1 не соединены перемычкой
	11 задержка включения

	12 задержка выключения

	16 задержка включения и выключения

	21 импульс задержки включения

	22 импульс задержки выключения

	42 мигание, с началом импульса

	81 подача импульса

	82 формирование импульсов

	Функция ON-OFF

Технические характеристики Eaton Реле времени многофункциональное, 1 перекидных контакта, разъем для подкл. Потенциометра, 400 В АС ETR4-69-W

Ширина упаковки 10 см
Высота упаковки 10 см
Глубина упаковки 10 см

Объемный вес 1 кг
Кратность поставки 1

Ширина упаковки 10 см
Высота упаковки 10 см
Глубина упаковки 10 см
Объемный вес 1 кг
Кратность поставки 1
