Eaton Реле времени многофункциональное, 2 перекидных контакта, разъем для подкл. Потенциометра, 24-240 В АС/DC ETR4-70-A

Eaton Реле времени многофункциональное, 2 перекидных контакта, разъем для подкл. Потенциометра, 24-240 В АС/DC ETR4-70-A

Реле времени многофункциональное, 2 перекидных контакта, разъем для подкл. Потенциометра, 24-240 В АС/DC

Купить по низким ценам Eaton Реле времени многофункциональное, 2 перекидных контакта, разъем для подкл. Потенциометра, 24-240 В АС/DC ETR4-70-A
Артикул: ETR4-70-A
Нет в наличии по запросу
52 559,14 ₽ Скидка 25% 39 419,35 ₽ Цена за 1 шт.
  • От 20 шт:
    39 419,35 ₽
    37 449,08 ₽

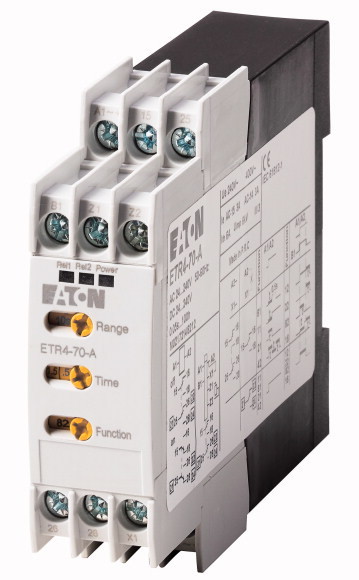

Описание Eaton Реле времени многофункциональное, 2 перекидных контакта, разъем для подкл. Потенциометра, 24-240 В АС/DC ETR4-70-A
Основная функцияРеле времени
Функциямногофункциональныйс задержкой включениязадержка выключенияимпульс задержки включенияимпульс задержки выключениямигание с началом импульсазадержка включения и выключенияформирование импульсаподача импульса
 С подключением потенциометра (10 кОм)Переключающий контакт может быть переоборудован в 2 контакта с выдержкой времени или в 1 быстродействующий контакт и 1 контакт с выдержкой времениВозможность настройки функции таймера
Количество переключающих контактов2
Диапазон времени0,05 с - 100 ч
Диапазон времени0,05 - 1 с0,15 - 3 с0,5 - 10 с1,5 - 30 с5 - 100 с15 - 300 с1,5 - 30 мин15 - 300 мин1,5 - 30 ч5 - 100 ч
Расчетный рабочий ток [Ie]
AC-14 [Ie]300 В [Ie]3 A
AC-14 [Ie]380 В 400 В 415 В [Ie]3 A
AC-14 [Ie]Значение действительно с версии 001.
AC-15220 В 230 В 240 В [Ie]3 A
AC-15300 В [Ie]3 A
AC-15380 В 400 В 415 В [Ie]3 A
AC-15Значение действительно с версии 001.
Диапазон напряжений [ULN]24 - 240 В перем. тока, 50/60 Гц24 - 240 В пост. тока В
Ширина22.5 мм
Обозначение соединений в соответствии с EN 50042
Обозначение соединений в соответствии с EN 50042

2. Технические характеристики

Общая информация
Стандарты и положенияНорма IEC/EN 61812VDE 0435
Механический срок службыРабота от перем. тока [Переключения]30 x 106
Механический срок службыУправляется постоянным током DC [Переключения]30 x 106
Стойкость к климатическим воздействиямВлажный нагрев, постоянный, в соответствии с IEC 60068-2-78Влажный нагрев, циклический, в соответствии с IEC 60068-2-30
Температура окружающей средыТемпература окружающей среды, хранение- 45 - + 85 °C
Температура окружающей средыразомкнут-25 - +60 °C
Температура окружающей средыв капсульном корпусе- 25 - + 45 °C
Установочное положениелюбая
Удароустойчивость (IEC/EN 60068-2-27)Импульс полусинуса 20 мсЗамыкающие контакты4 g
Класс защитыКлеммыIP20
Вес0.1 кг
Поперечные сечения соединенияодножильный1 x (0,5 - 2,5)2 x (0,5 - 1,5) мм2
Поперечные сечения соединениятонкопроволочный с оконечной муфтой1 x (0,5 - 2,5)2 x (0,5 - 1,5) мм2
Поперечные сечения соединенияОдно- или многожильный1 x (20 - 14) AWG
Контакты
Номинальная устойчивость к импульсу [Uimp]4000 В перем. тока
Номинальная устойчивость к импульсу [Uimp]6000 В перем. тока
 Значение действительно с версии 001.
Категория перенапряжения / степень загрязненияIII/2
Номинальные выдерживаемые напряжения изоляции [Ui]400 В перем. тока
Номинальные выдерживаемые напряжения изоляции [Ui]600 В перем. тока
 Значение действительно с версии 001.
Номинальное напряжение [Ue]300 В перем. тока
Номинальное напряжение [Ue]440 В перем. тока
 Значение действительно с версии 001.
Безопасное разъединение согласно EN 61140между катушкой и вспомогательными контактами250 В перем. тока
Безопасное разъединение согласно EN 61140Между вспомогательными контактами250 В перем. тока
Включающая способностьAC-14 cos ϕ = 0,3 400 В48 A
Включающая способностьAC-15 cos ϕ = 0,3 220 В50 A
Включающая способностьDC-11 Л/П ≦ 40 мс1.1 x Ie
Отключающая способность AC-14 cos ϕ = 0,3 440 В3 A
Отключающая способность AC-15 cos ϕ = 0,3 220 В3 A
Отключающая способность DC-11 Л/П ≦ 40 мс1.1 x Ie
Расчетный рабочий ток [Ie]AC-14 [Ie]380 В 400 В 415 В [Ie]3 A
Расчетный рабочий ток [Ie]AC-14 [Ie]Значение действительно с версии 001.
Расчетный рабочий ток [Ie]AC-14440 В [Ie]3 A
Расчетный рабочий ток [Ie]AC-15220 В 230 В 240 В [Ie]3 A
Расчетный рабочий ток [Ie]DC-11ПримечаниеУсловия включения и отключения на основе DC-13 Л/П постоянны в соответствии с исходными данными
Расчетный рабочий ток [Ie]DC-11L/R макс. 15 мс24 В [Ie]1.5 A
Расчетный рабочий ток [Ie]DC-11L/R макс. 50 мс1.2 A
Обычный термический ток [Ith]6 A
Стойкость к коротким замыканиям без свариванияПримечаниепри прямом уменьшении от сети или трансформатора > 1000 ВА
Стойкость к коротким замыканиям без свариваниямакс. плавкий предохранитель Замыкающий контакт6 A gG/gL
Стойкость к коротким замыканиям без свариваниямакс. плавкий предохранитель Размыкающий контакт6 A gG/gL
Стойкость к коротким замыканиям без свариваниямакс. орган тока перегрузки, 220/230 ВFAZ-B4/1-HI Тип
Механические приводы
Потребляемая мощностьМощность трогания, перем. ток2 VA
Потребляемая мощностьМощность удержания переменного тока2 VA
Потребляемая мощностьМощность трогания, пост. ток1.8 W
Потребляемая мощностьМощность удержания постоянного тока1.8 W
Продолжительность включения100 % продолжительность включения
Максимальная частота коммутаций4000 S/h
Минимальная длительность командПерем. ток (AC)50 мс
Минимальная длительность командПост. ток (DC)30 мс
Точность воспроизведения (отклонение)≦ 0.5 %
Время повторной готовности (после истечения 100% времени задержки)70 мс
Время изменения контакта [tu]4 мс
Электромагнитная совместимость (ЭМС)
Электростатическая разрядка (ESD)примененный стандартIEC/EN 61000-4-2
Электростатическая разрядка (ESD)Выход воздуха8 кВ
Электростатическая разрядка (ESD)Разряд контакта6 кВ
Электромагнитные поля (RFI)примененный стандартIEC/EN 61000-4-3
Электромагнитные поля (RFI)80 - 1000 MHz: 101.4 - 2 GHz: 32.0 - 2.7 GHz: 1 V/m
Подавление радиочастотных помехEN 55011, класс B (проводной)EN 55011, класс B (излучаемый)
Импульсное напряжениеКабели питания: 2Сигнальные провода: 1согласно IEC/EN 61000-4-4 кВ
Мощные импульсы (скачок напряжения)2 кВ (симметр.)4 кВ (несимметр.)согласно IEC/EN 61000-4-5
Впуск согласно IEC/EN 61000-4-610 В

3. Проверка конструкции в соответствии с IEC / EN 61439

Технические характеристики для подтверждения типа конструкции
Номинальный ток для указания потери мощности [In]6 A
Потеря мощности на полюс, в зависимости от тока [Pvid]1.4 W
Потеря мощности оборудования, в зависимости от тока [Pvid]0 W
Статическая потеря мощности, не зависит от тока [Pvs]1.8 W
Способность отдавать потери мощности [Pve]0 W
Мин. рабочая температура-25 °C
Макс. рабочая температура+60 °C
Проверка конструкции IEC/EN 61439
10.2 твёрдость материалов и деталей10.2.2 Коррозионная стойкостьТребования производственного стандарта выполнены.
10.2 твёрдость материалов и деталей10.2.3.1 Нагревостойкость изоляцииТребования производственного стандарта выполнены.
10.2 твёрдость материалов и деталей10.2.3.2 Сопротивление изоляционных материалов при обычном нагревеТребования производственного стандарта выполнены.
10.2 твёрдость материалов и деталей10.2.3.3 Сопротивление изоляционных материалов при сильном нагревеТребования производственного стандарта выполнены.
10.2 твёрдость материалов и деталей10.2.4 Устойчивость к ультрафиолетовому излучениюТребования производственного стандарта выполнены.
10.2 твёрдость материалов и деталей10.2.5 ПодъёмНе имеет значения, поскольку необходимо оценить всё коммутационное оборудование.
10.2 твёрдость материалов и деталей10.2.6 Испытание на ударНе имеет значения, поскольку необходимо оценить всё коммутационное оборудование.
10.2 твёрдость материалов и деталей10.2.7 ЯрлыкиТребования производственного стандарта выполнены.
10.3 Класс защиты изоляцииНе имеет значения, поскольку необходимо оценить всё коммутационное оборудование.
10.4 Воздушные промежутки и пути утечки токаТребования производственного стандарта выполнены.
10.5 Защита от удара электрическим токомНе имеет значения, поскольку необходимо оценить всё коммутационное оборудование.
10.6 Монтаж оборудованияНе имеет значения, поскольку необходимо оценить всё коммутационное оборудование.
10.7 Внутренние электрические цепи и соединенияНаходится в сфере ответственности компании, монтирующей распределительные устройства.
10.8 Подключения проводов, введённых снаружиНаходится в сфере ответственности компании, монтирующей распределительные устройства.
10.9 Свойства изоляции10.9.2 Электрическая прочность при рабочей частотеНаходится в сфере ответственности компании, монтирующей распределительные устройства.
10.9 Свойства изоляции10.9.3 Прочность по отношению к импульсному напряжениюНаходится в сфере ответственности компании, монтирующей распределительные устройства.
10.9 Свойства изоляции10.9.4 Проверка оболочек кабелей из изолирующего материалаНаходится в сфере ответственности компании, монтирующей распределительные устройства.
10.10 НагревРасчёт параметров нагрева находится в сфере ответственности компании, монтирующей распределительные устройства. Компания Eaton указывает данные по потере мощности устройств.
10.11 Стойкость к коротким замыканиямНаходится в сфере ответственности компании, монтирующей распределительные устройства. Соблюдать указания для коммутационных устройств.
10.12 Электромагнитная совместимостьНаходится в сфере ответственности компании, монтирующей распределительные устройства. Соблюдать указания для коммутационных устройств.
10.13 Механическая функцияДля устройства требования считаются выполненными, если были соблюдены данные инструкции по монтажу (IL).

4. Технические характеристики согласно ETIM 7.0

Реле (EG000019) / Реле таймера (EC001439)
Электротехника, электроника, системы автоматизации / Низковольтная коммутационная техника / Relay and socket / Timed relay (ecl@ss10.0.1-27-37-16-05 [AKF092013])
Тип электрического подключенияScrew connection
Функция задержки включения питанияДа
Задержка функции при отключении питанияДа
Функция плавающего контакта на напряжениеДа
Функция плавающего контакта при обесточиванииДа
Функция звезда-дельтаНет
Функция формирования импульсовДа
Функция мигает, начиная с паузы, фиксированное времяДа
Функция мигает, начиная с импульса, фиксированное времяДа
Функция часов, начиная с паузы, переменнаяДа
Функция часов, начиная с импульса, переменнаяДа
С разъемомНет
Возможно дистанционное управлениеДа
Подходит для дистанционного управленияНет
Вставляется на блок вспомогательных контактовНет
Номинальное управляющее напряжение питания Us при AC 50 Гц24 - 240 V
Номинальное управляющее напряжение питания Us при 60 Гц переменного тока24 - 240 V
Номинальное управляющее напряжение питания Us при постоянном токе24 - 240 V
Тип напряжения для приведения в действиеAC/DC
Номинальный ток3 A
Временной интервал0.05 - 360000 s
Количество выходов, без задержки, нормально замкнутый контакт
Количество выходов, без задержки, нормально разомкнутый контакт
Количество выходов, без задержки, переключающий контакт2
Количество выходов, задержка, нормально замкнутый контакт
Количество выходов с задержкой, нормально разомкнутый контакт
Количество выходов, задержка, переключающий контакт2
Выходы, обратимая задержка / задержкаДа
С полупроводниковым выходомНет
Подходит для монтажа на DIN-рейкуДа
Подходит для переднего монтажаНет
Ширина23 mm
Высота83 mm
Глубина103 mm

5. Апробации

Стандарты на продукциюIEC/EN 61812-1; IEC/EN 60947-5-1; UL 508; CSA-22.2 No. 14; CE marking
UL File No.E29184
UL Категория Контроль №NKCR
CSA File No.12528
CSA Class No.3211-03
Сертификация Северной АмерикиUL listed, CSA certified
Степень защитыIEC: IP20, UL/CSA Type: -

6. Характеристики

 Диаграммы состояний функций таймераПояснения к светодиодной индикации  Отсчет времени остановлен, контакт 15 - 18 замкнут Идет отсчет времени, контакт 15 - 18 замкнут Идет отсчет времени, контакт 15 - 18 не замкнут ① A2/A1 соединены перемычкой② A2/A1 не соединены перемычкой
 11 задержка включения

 12 задержка выключения

 16 задержка включения и выключения

 21 импульс задержки включения

 22 импульс задержки выключения

 42 мигание

 81 подача импульса

 82 формирование импульсов

 Функция ON-OFF
