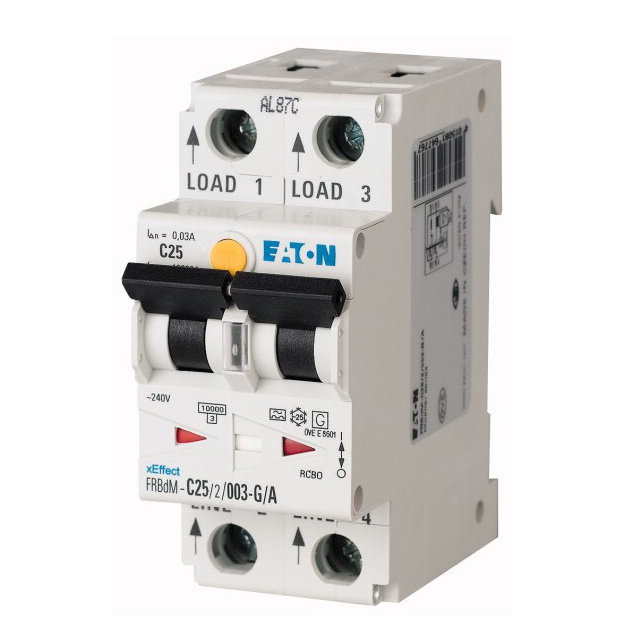

Eaton Цифровой дифференциальный автоматический выключатель, 2 полюса, 30мА, 25А FRBDM-C25/2/003-G/A
Eaton Цифровой дифференциальный автоматический выключатель, 2 полюса, 30мА, 25А FRBDM-C25/2/003-G/A
Цифровой дифференциальный автоматический выключатель, 2 полюса, 30мА, 25А
Купить по низким ценам Eaton Цифровой дифференциальный автоматический выключатель, 2 полюса, 30мА, 25А FRBDM-C25/2/003-G/A
Описание Eaton Цифровой дифференциальный автоматический выключатель, 2 полюса, 30мА, 25А FRBDM-C25/2/003-G/A
| Электрический | |||
| Чувствительность | чувствительный к импульсным токам | ||
| Расчетный рабочий ток | In | A | 25 |
| Характеристика срабатывания | C | ||
Программа поставок
| Основная функция | Переключатели комбинированной защиты FI/LS | ||
| Полюсы | 2-полюсн. | ||
| Характеристика срабатывания | C | ||
| Применение | Коммутационные устройства для промышленного оборудования и специальных зданий | ||
| Расчетный рабочий ток | In | A | 25 |
| Возможность подключения для измерения в соответствии с IEC/EN 61009 | кА | 10 | |
| Расчетный ток утечки | I?N | A | 0,03 |
| Срабатывание | A | с коротким запаздыванием | |
| Ассортимент | FRBdM | ||
| Чувствительность | чувствительный к импульсным токам | ||
| Стойкость к импульсному току | с защитой от импульсного тока 3 кА |
Bauartnachweis nach IEC/EN 61439
| Технические характеристики для подтверждения типа конструкции | |||
| Номинальный ток для указания потери мощности | In | A | 25 |
| Потеря мощности на полюс, в зависимости от тока | sub>vid | W | 0 |
| Потеря мощности оборудования, в зависимости от тока | sub>vid | W | 4.2 |
| Статическая потеря мощности, не зависит от тока | sub>vs | W | 0 |
| Способность отдавать потери мощности | sub>ve | W | 0 |
| Мин. рабочая температура | °C | -25 | |
| Макс. рабочая температура | °C | 40 | |
| 0 | |||
| Проверка конструкции IEC/EN 61439 | |||
| 10.2 твёрдость материалов и деталей | |||
| 10.2.2 Коррозионная стойкость | Требования производственного стандарта выполнены. | ||
| 10.2.3.1 Нагревостойкость изоляции | Требования производственного стандарта выполнены. | ||
| 10.2.3.2 Сопротивление изоляционных материалов при обычном нагреве | Требования производственного стандарта выполнены. | ||
| 10.2.3.3 Сопротивление изоляционных материалов при сильном нагреве | Требования производственного стандарта выполнены. | ||
| 10.2.4 Устойчивость к ультрафиолетовому излучению | Требования производственного стандарта выполнены. | ||
| 10.2.5 Подъём | Не имеет значения, поскольку необходимо оценить всё коммутационное оборудование. | ||
| 10.2.6 Испытание на удар | Не имеет значения, поскольку необходимо оценить всё коммутационное оборудование. | ||
| 10.2.7 Ярлыки | Требования производственного стандарта выполнены. | ||
| 10.3 Класс защиты изоляции | Не имеет значения, поскольку необходимо оценить всё коммутационное оборудование. | ||
| 10.4 Воздушные промежутки и пути утечки тока | Требования производственного стандарта выполнены. | ||
| 10.5 Защита от удара электрическим током | Не имеет значения, поскольку необходимо оценить всё коммутационное оборудование. | ||
| 10.6 Монтаж оборудования | Не имеет значения, поскольку необходимо оценить всё коммутационное оборудование. | ||
| 10.7 Внутренние электрические цепи и соединения | Находится в сфере ответственности компании, монтирующей распределительные устройства. | ||
| 10.8 Подключения проводов, введённых снаружи | Находится в сфере ответственности компании, монтирующей распределительные устройства. | ||
| 10.9 Свойства изоляции | |||
| 10.9.2 Электрическая прочность при рабочей частоте | Находится в сфере ответственности компании, монтирующей распределительные устройства. | ||
| 10.9.3 Прочность по отношению к импульсному напряжению | Находится в сфере ответственности компании, монтирующей распределительные устройства. | ||
| 10.9.4 Проверка оболочек кабелей из изолирующего материала | Находится в сфере ответственности компании, монтирующей распределительные устройства. | ||
| 10.10 Нагрев | Расчёт параметров нагрева находится в сфере ответственности компании, монтирующей распределительные устройства. Компания Eaton указывает данные по потере мощности устройств. | ||
| 10.11 Стойкость к коротким замыканиям | Находится в сфере ответственности компании, монтирующей распределительные устройства. Соблюдать указания для коммутационных устройств. | ||
| 10.12 Электромагнитная совместимость | Находится в сфере ответственности компании, монтирующей распределительные устройства. Соблюдать указания для коммутационных устройств. | ||
| 10.13 Механическая функция | Для устройства требования считаются выполненными, если были соблюдены данные инструкции по монтажу (IL). |
Технические характеристики согласно ETIM 6.0
| Circuit breakers and fuses (EG000020) / Earth leakage circuit breaker (EC000905) | |||
| Electric engineering, automation, process control engineering / Electrical installation, device / Residual current protection system / MCB/RCCB combination (ecl@ss8.1-27-14-22-07 [AFZ810012]) | |||
| Number of poles (total) | 2 | ||
| Number of protected poles | 2 | ||
| Nominal rated voltage | V | 240 | |
| Nominal rated current | A | 25 | |
| Rated fault current | A | 0.03 | |
| Leakage current type | A | ||
| Current limiting class | 3 | ||
| Rated short-circuit breaking capacity EN 60898 | kA | 10 | |
| Rated short-circuit breaking capacity IEC 60947-2 | kA | 0 | |
| Frequency | 50 Hz | ||
| Release characteristic | C | ||
| Concurrently switching N-neutral | No | ||
| Over voltage category | 3 | ||
| Pollution degree | 2 | ||
| Width in number of modular spacings | 2 | ||
| Built-in depth | mm | 70 | |
| Suitable for flush-mounted installation | No | ||
| Degree of protection (IP) | IP20 | ||
| Surge current capacity | kA | 3 | |
| Voltage type | AC | ||
| Antinuisance tripping version | Yes | ||
Технические характеристики Eaton Цифровой дифференциальный автоматический выключатель, 2 полюса, 30мА, 25А FRBDM-C25/2/003-G/A
- Ширина упаковки 10 см
- Высота упаковки 10 см
- Глубина упаковки 10 см
- Объемный вес 1 кг
- Кратность поставки 1
