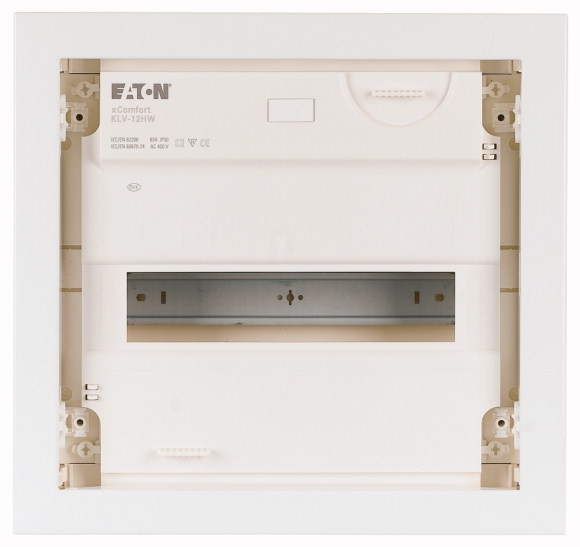

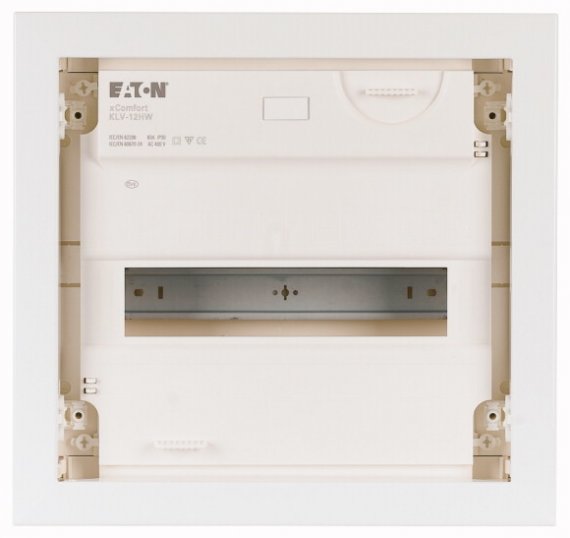

Eaton Компактный щит, встраиваемое исполнение (полые стены), 1 ряд, 12 модулей, стальная дверь KLV-12HWP-F

Функция продукции

Монтажная распределительная панель

Ассортимент

Компактная распределительная панель KLV

Конструктивное исполнение

Полая стена

Место установки

В помещении

Вид инсталляции

Полая стена

Дверь/откидная заслонка

Белый

Класс защиты

IP30

Цвет

Белый

Модульные держатели

Монтажный профиль

Крышка для защиты от прикосновения

пластик

Серии [Количество]

1

Установочные места в каждом ряду

12

Описание

IP30Класс защиты IIПластмассовый корпус с дверью из листовой стали белый (RAL 9016)

Ввод проводки

Вводы проводки вверху и внизу, боковая стена, задняя стена

Клеммы, тип конструкции PE- и N

Вставные клеммы

Клеммы PE и N [Количество x сечение]

PE: 2 x (2,5 - 25) + 14 x (0,5 - 4)N: 2 x (2,5 - 25) + 14 x (0,5 - 4) мм2

Комплект поставки

Поддон для стенкиДверь/рамаШина крепления прибораПередняя крышкаНулевые клеммы и клеммы защитного проводника со штекерной клеммной техникой KSKНивелир для выравниванияВыравнивание штукатурки 3D с регулировкой глубины установки до 18 ммКабельный держательАнкер для полой стеныРуководство по монтажуЛисток с надписью

Общая информация

Стандарты и предписания

IEC/EN 62208, IEC/EN 60670-24

RoHS (в соответствии с директивой ЕС 2002/95/EG Европейского Парламента и Совета)

соответствующий

Температура окружающей среды

-5 - +40 °C

Класс защиты

IP30

Класс защиты

Класс защиты II (полностью изолированный)

Номинальное напряжение [Ue]

400 В перем. тока

Номинальная частота [f]

50 Гц

материал

Материал

Полистирол (пластик)Листовая сталь, с порошковым покрытием

Цвет

белый (RAL 9016)

Свойства материалов

МеханическийУдарная прочность

IK05

Технические характеристики для подтверждения типа конструкции

Потеря мощности, при температуре окружающей среды 35 °C, дельта Т: 20 градусов в верхней части корпуса, рассчитано в соответствии с IEC 60890Отдельный корпус, скрытый монтаж [PV]

13 W

Потеря мощности, при температуре окружающей среды 35 °C, дельта Т: 35 градусов в верхней части корпуса, рассчитано в соответствии с IEC 60890Отдельный корпус, скрытый монтаж [PV]

21 W

Проверка конструкции IEC/EN 61439

10.2 твёрдость материалов и деталей10.2.2 Коррозионная стойкость

Требования производственного стандарта выполнены.

10.2 твёрдость материалов и деталей10.2.3.1 Нагревостойкость изоляции

Требования производственного стандарта выполнены.

10.2 твёрдость материалов и деталей10.2.3.2 Сопротивление изоляционных материалов при обычном нагреве

Требования производственного стандарта выполнены.

10.2 твёрдость материалов и деталей10.2.3.3 Сопротивление изоляционных материалов при сильном нагреве

850 °C, Требования производственного стандарта выполнены.

10.2 твёрдость материалов и деталей10.2.4 Устойчивость к ультрафиолетовому излучению

Не имеет значения для установки в закрытом помещении.

10.2 твёрдость материалов и деталей10.2.5 Подъём

Не имеет значения для корпуса без подъёмника.

10.2 твёрдость материалов и деталей10.2.6 Испытание на удар

IK05

10.2 твёрдость материалов и деталей10.2.7 Ярлыки

Требования производственного стандарта выполнены.

10.3 Класс защиты изоляции

IP30

10.4 Воздушные промежутки и пути утечки тока

Находится в сфере ответственности компании, монтирующей распределительные устройства.

10.5 Защита от удара электрическим током

Класс защиты 2, поэтому не имеет значения.

10.6 Монтаж оборудования

Находится в сфере ответственности компании, монтирующей распределительные устройства.

10.7 Внутренние электрические цепи и соединения

Находится в сфере ответственности компании, монтирующей распределительные устройства.

10.8 Подключения проводов, введённых снаружи

Находится в сфере ответственности компании, монтирующей распределительные устройства.

10.9 Свойства изоляции10.9.2 Электрическая прочность при рабочей частоте

Ui = 400 В перем. тока

10.9 Свойства изоляции10.9.3 Прочность по отношению к импульсному напряжению

4 кВ

10.9 Свойства изоляции10.9.4 Проверка оболочек кабелей из изолирующего материала

Требования производственного стандарта выполнены.

10.10 Нагрев

Расчёт параметров нагрева находится в сфере ответственности компании, монтирующей распределительные устройства. Компания Eaton указывает данные по потере мощности устройств.

10.11 Стойкость к коротким замыканиям

Находится в сфере ответственности компании, монтирующей распределительные устройства.

10.12 Электромагнитная совместимость

Находится в сфере ответственности компании, монтирующей распределительные устройства.

10.13 Механическая функция

Требования производственного стандарта выполнены.

Распределительные щиты (EG000023) / Малые распределительные щиты (EC000214)

Электротехника, электроника, системы автоматизации / Электроустановки, электромонтажные материалы / Малые распределительные щиты / Small distribution board (ecl@ss10.0.1-27-14-24-09 [ACN387011])

Способ крепления

Hollow wall

Количество рядов

1

Ширина в количестве модульных расстояний

12

Тип покрытия

Door

Модель обложки

With notch

Прозрачная крышка / дверь

Нет

Материал корпуса

Plastic

Высота

340 mm

Ширина

360 mm

Глубина

100 mm

Встроенная глубина

88 mm

Внутренняя глубина

75 mm

На DIN-рейку

Да

С монтажной панелью

Нет

Возможно расширение

Да

EMC-версия

Да

Цвет

White

RAL-номер

9016

Степень защиты (IP)

IP30

С замком

Нет

Тип закрытия

Other
