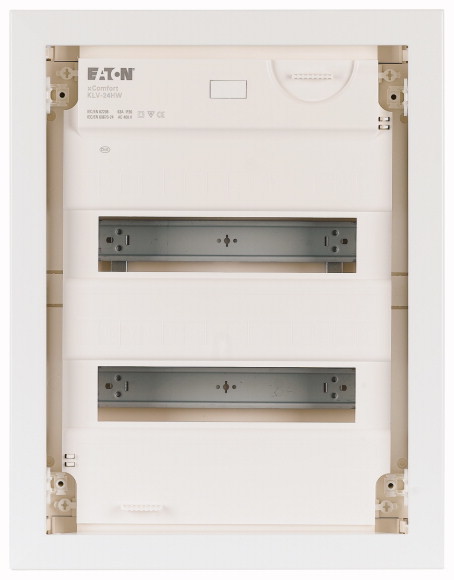

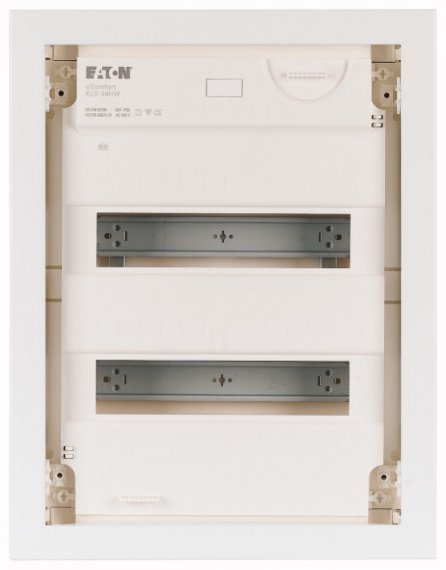

Eaton Компактный щит, встраиваемое исполнение (полые стены), 2 ряда, 24 модуля, стальная дверь KLV-24HWS-F

Eaton Компактный щит, встраиваемое исполнение (полые стены), 2 ряда, 24 модуля, стальная дверь KLV-24HWS-F

Компактный щит, встраиваемое исполнение (полые стены), 2 ряда, 24 модуля, стальная дверь

Купить по низким ценам Eaton Компактный щит, встраиваемое исполнение (полые стены), 2 ряда, 24 модуля, стальная дверь KLV-24HWS-F
Артикул: KLV-24HWS-F
Сравнить
Нет в наличии по запросу
28 330,98 ₽ Скидка 36% 18 131,82 ₽ Цена за 1 шт.
  • От 20 шт:
    18 131,82 ₽
    17 225,38 ₽
Описание Eaton Компактный щит, встраиваемое исполнение (полые стены), 2 ряда, 24 модуля, стальная дверь KLV-24HWS-F
Функция продукцииМонтажная распределительная панель
АссортиментКомпактная распределительная панель KLV
Конструктивное исполнениеПолая стена
Место установкиВ помещении
Вид инсталляцииПолая стена
Дверь/откидная заслонкаБелый
Класс защитыIP30
ЦветБелый
Модульные держателиКаркас DIN рейки
Крышка для защиты от прикосновенияпластик
Серии [Количество]2
Установочные места в каждом ряду12
ОписаниеIP30Класс защиты IIПластмассовый корпус с дверью из листовой стали белый (RAL 9016)
Ввод проводкиВводы проводки вверху и внизу, боковая стена, задняя стена
Клеммы, тип конструкции PE- и NВинтовые клеммы
Клеммы PE и N [Количество x сечение]PE: 13 x (0,75 - 16)N: 16 x (0,75 - 16)N - Fi: 4x (0,75-16) мм2
Комплект поставкиПоддон для стенкиДверь/рамаШина крепления прибораПередняя крышкаНулевые клеммы и клеммы защитного проводника с винтовой техникойНивелир для выравниванияВыравнивание штукатурки 3D с регулировкой глубины установки до 18 ммКабельный держательАнкер для полой стеныРуководство по монтажуЛисток с надписью

2. Технические характеристики

Общая информация
Стандарты и предписанияIEC/EN 62208, IEC/EN 60670-24
RoHS (в соответствии с директивой ЕС 2002/95/EG Европейского Парламента и Совета)соответствующий
Температура окружающей среды-5 - +40 °C
Класс защитыIP30
Класс защитыКласс защиты II (полностью изолированный)
Номинальное напряжение [Ue]400 В перем. тока
Номинальная частота [f]50 Гц
материал
МатериалПолистирол (пластик)Листовая сталь, с порошковым покрытием
Цветбелый (RAL 9016)
Свойства материалов
МеханическийУдарная прочностьIK05

3. Проверка конструкции в соответствии с IEC / EN 61439

Технические характеристики для подтверждения типа конструкции
Потеря мощности, при температуре окружающей среды 35 °C, дельта Т: 20 градусов в верхней части корпуса, рассчитано в соответствии с IEC 60890Отдельный корпус, скрытый монтаж [PV]16 W
Потеря мощности, при температуре окружающей среды 35 °C, дельта Т: 35 градусов в верхней части корпуса, рассчитано в соответствии с IEC 60890Отдельный корпус, скрытый монтаж [PV]34 W
Проверка конструкции IEC/EN 61439
10.2 твёрдость материалов и деталей10.2.2 Коррозионная стойкостьТребования производственного стандарта выполнены.
10.2 твёрдость материалов и деталей10.2.3.1 Нагревостойкость изоляцииТребования производственного стандарта выполнены.
10.2 твёрдость материалов и деталей10.2.3.2 Сопротивление изоляционных материалов при обычном нагревеТребования производственного стандарта выполнены.
10.2 твёрдость материалов и деталей10.2.3.3 Сопротивление изоляционных материалов при сильном нагреве850 °C, Требования производственного стандарта выполнены.
10.2 твёрдость материалов и деталей10.2.4 Устойчивость к ультрафиолетовому излучениюНе имеет значения для установки в закрытом помещении.
10.2 твёрдость материалов и деталей10.2.5 ПодъёмНе имеет значения для корпуса без подъёмника.
10.2 твёрдость материалов и деталей10.2.6 Испытание на ударIK05
10.2 твёрдость материалов и деталей10.2.7 ЯрлыкиТребования производственного стандарта выполнены.
10.3 Класс защиты изоляцииIP30
10.4 Воздушные промежутки и пути утечки токаНаходится в сфере ответственности компании, монтирующей распределительные устройства.
10.5 Защита от удара электрическим токомКласс защиты 2, поэтому не имеет значения.
10.6 Монтаж оборудованияНаходится в сфере ответственности компании, монтирующей распределительные устройства.
10.7 Внутренние электрические цепи и соединенияНаходится в сфере ответственности компании, монтирующей распределительные устройства.
10.8 Подключения проводов, введённых снаружиНаходится в сфере ответственности компании, монтирующей распределительные устройства.
10.9 Свойства изоляции10.9.2 Электрическая прочность при рабочей частотеUi = 400 В перем. тока
10.9 Свойства изоляции10.9.3 Прочность по отношению к импульсному напряжению4 кВ
10.9 Свойства изоляции10.9.4 Проверка оболочек кабелей из изолирующего материалаТребования производственного стандарта выполнены.
10.10 НагревРасчёт параметров нагрева находится в сфере ответственности компании, монтирующей распределительные устройства. Компания Eaton указывает данные по потере мощности устройств.
10.11 Стойкость к коротким замыканиямНаходится в сфере ответственности компании, монтирующей распределительные устройства.
10.12 Электромагнитная совместимостьНаходится в сфере ответственности компании, монтирующей распределительные устройства.
10.13 Механическая функцияТребования производственного стандарта выполнены.

4. Технические характеристики согласно ETIM 7.0

Распределительные щиты (EG000023) / Малые распределительные щиты (EC000214)
Электротехника, электроника, системы автоматизации / Электроустановки, электромонтажные материалы / Малые распределительные щиты / Small distribution board (ecl@ss10.0.1-27-14-24-09 [ACN387011])
Способ крепленияHollow wall
Количество рядов2
Ширина в количестве модульных расстояний12
Тип покрытияDoor
Модель обложкиWith notch
Прозрачная крышка / дверьНет
Материал корпусаPlastic
Высота465 mm
Ширина360 mm
Глубина100 mm
Встроенная глубина88 mm
Внутренняя глубина75 mm
На DIN-рейкуДа
С монтажной панельюНет
Возможно расширениеДа
EMC-версияДа
ЦветWhite
RAL-номер9016
Степень защиты (IP)IP30
С замкомНет
Тип закрытияOther
Технические характеристики Eaton Компактный щит, встраиваемое исполнение (полые стены), 2 ряда, 24 модуля, стальная дверь KLV-24HWS-F
  • Ширина упаковки 10 см
  • Высота упаковки 10 см
  • Глубина упаковки 10 см
  • Объемный вес 1 кг
  • Кратность поставки 1
  • Дверь Пластиковая
  • Способ установки Встраиваемый
