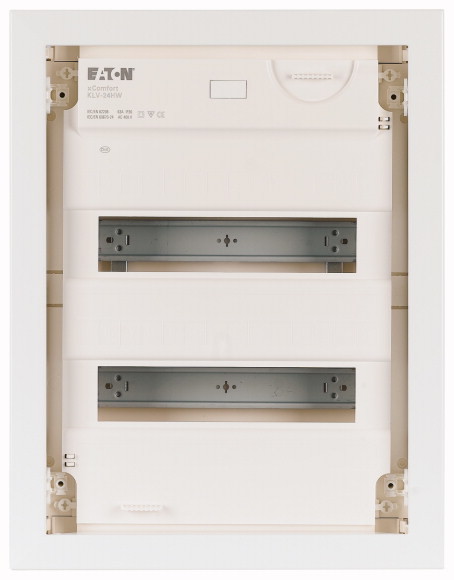

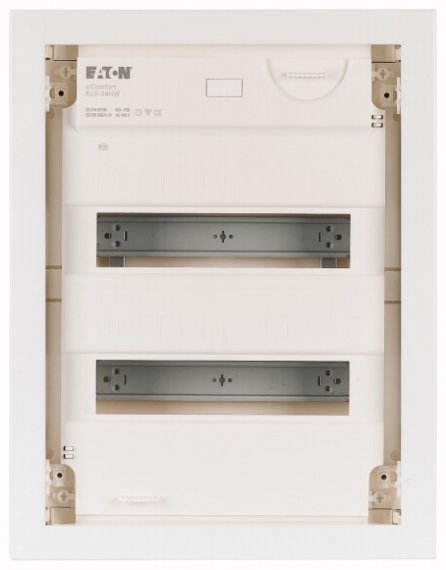

Eaton Компактный щит, встраиваемое исполнение (полые стены), 2 ряда, 24 модуля, белая пластиковая дверь KLV-24HWS-SF

Компактный щит, встраиваемое исполнение (полые стены), 2 ряда, 24 модуля, белая пластиковая дверь

Купить по низким ценам Eaton Компактный щит, встраиваемое исполнение (полые стены), 2 ряда, 24 модуля, белая пластиковая дверь KLV-24HWS-SF

Описание Eaton Компактный щит, встраиваемое исполнение (полые стены), 2 ряда, 24 модуля, белая пластиковая дверь KLV-24HWS-SF

Функция продукции	Монтажная распределительная панель
Ассортимент	Компактная распределительная панель KLV
Конструктивное исполнение	Полая стена
Место установки	В помещении
Вид инсталляции	Полая стена
Дверь/откидная заслонка	Белый
Класс защиты	IP30
Цвет	Белый
Модульные держатели	Каркас DIN рейки
Крышка для защиты от прикосновения	пластик
Серии [Количество]	2
Установочные места в каждом ряду	12
Описание	IP30Класс защиты IIПластмассовый корпус с дверью из листовой стали белый (RAL 9016)
Ввод проводки	Вводы проводки вверху и внизу, боковая стена, задняя стена
Клеммы, тип конструкции PE- и N	Винтовые клеммы
Клеммы PE и N [Количество x сечение]	PE: 13 x (0,75 - 16)N: 16 x (0,75 - 16)N - Fi: 4x (0,75-16) мм2
Комплект поставки	Поддон для стенкиДверь/рамаШина крепления прибораПередняя крышкаНулевые клеммы и клеммы защитного проводника с винтовой техникойНивелир для выравниванияВыравнивание штукатурки 3D с регулировкой глубины установки до 18 ммКабельный держательАнкер для полой стеныРуководство по монтажуЛисток с надписью

2. Технические характеристики

Общая информация
Стандарты и предписания	IEC/EN 62208, IEC/EN 60670-24
RoHS (в соответствии с директивой ЕС 2002/95/EG Европейского Парламента и Совета)	соответствующий
Температура окружающей среды	-5 - +40 °C
Класс защиты	IP30
Класс защиты	Класс защиты II (полностью изолированный)
Номинальное напряжение [Ue]	400 В перем. тока
Номинальная частота [f]	50 Гц
материал
Материал	Полистирол (пластик)Листовая сталь, с порошковым покрытием
Цвет	белый (RAL 9016)
Свойства материалов
МеханическийУдарная прочность	IK05

3. Проверка конструкции в соответствии с IEC / EN 61439

Технические характеристики для подтверждения типа конструкции
Потеря мощности, при температуре окружающей среды 35 °C, дельта Т: 20 градусов в верхней части корпуса, рассчитано в соответствии с IEC 60890Отдельный корпус, скрытый монтаж [PV]	16 W
Потеря мощности, при температуре окружающей среды 35 °C, дельта Т: 35 градусов в верхней части корпуса, рассчитано в соответствии с IEC 60890Отдельный корпус, скрытый монтаж [PV]	34 W
Проверка конструкции IEC/EN 61439
10.2 твёрдость материалов и деталей10.2.2 Коррозионная стойкость	Требования производственного стандарта выполнены.
10.2 твёрдость материалов и деталей10.2.3.1 Нагревостойкость изоляции	Требования производственного стандарта выполнены.
10.2 твёрдость материалов и деталей10.2.3.2 Сопротивление изоляционных материалов при обычном нагреве	Требования производственного стандарта выполнены.
10.2 твёрдость материалов и деталей10.2.3.3 Сопротивление изоляционных материалов при сильном нагреве	850 °C, Требования производственного стандарта выполнены.
10.2 твёрдость материалов и деталей10.2.4 Устойчивость к ультрафиолетовому излучению	Не имеет значения для установки в закрытом помещении.
10.2 твёрдость материалов и деталей10.2.5 Подъём	Не имеет значения для корпуса без подъёмника.
10.2 твёрдость материалов и деталей10.2.6 Испытание на удар	IK05
10.2 твёрдость материалов и деталей10.2.7 Ярлыки	Требования производственного стандарта выполнены.
10.3 Класс защиты изоляции	IP30
10.4 Воздушные промежутки и пути утечки тока	Находится в сфере ответственности компании, монтирующей распределительные устройства.
10.5 Защита от удара электрическим током	Класс защиты 2, поэтому не имеет значения.
10.6 Монтаж оборудования	Находится в сфере ответственности компании, монтирующей распределительные устройства.
10.7 Внутренние электрические цепи и соединения	Находится в сфере ответственности компании, монтирующей распределительные устройства.
10.8 Подключения проводов, введённых снаружи	Находится в сфере ответственности компании, монтирующей распределительные устройства.
10.9 Свойства изоляции10.9.2 Электрическая прочность при рабочей частоте	Ui = 400 В перем. тока
10.9 Свойства изоляции10.9.3 Прочность по отношению к импульсному напряжению	4 кВ
10.9 Свойства изоляции10.9.4 Проверка оболочек кабелей из изолирующего материала	Требования производственного стандарта выполнены.
10.10 Нагрев	Расчёт параметров нагрева находится в сфере ответственности компании, монтирующей распределительные устройства. Компания Eaton указывает данные по потере мощности устройств.
10.11 Стойкость к коротким замыканиям	Находится в сфере ответственности компании, монтирующей распределительные устройства.
10.12 Электромагнитная совместимость	Находится в сфере ответственности компании, монтирующей распределительные устройства.
10.13 Механическая функция	Требования производственного стандарта выполнены.

4. Технические характеристики согласно ETIM 7.0

Распределительные щиты (EG000023) / Малые распределительные щиты (EC000214)
Электротехника, электроника, системы автоматизации / Электроустановки, электромонтажные материалы / Малые распределительные щиты / Small distribution board (ecl@ss10.0.1-27-14-24-09 [ACN387011])
Способ крепления	Hollow wall
Количество рядов	2
Ширина в количестве модульных расстояний	12
Тип покрытия	Door
Модель обложки	With notch
Прозрачная крышка / дверь	Нет
Материал корпуса	Plastic
Высота	465 mm
Ширина	360 mm
Глубина	100 mm
Встроенная глубина	88 mm
Внутренняя глубина	75 mm
На DIN-рейку	Да
С монтажной панелью	Нет
Возможно расширение	Да
EMC-версия	Да
Цвет	White
RAL-номер	9016
Степень защиты (IP)	IP30
С замком	Нет
Тип закрытия	Other

Технические характеристики Eaton Компактный щит, встраиваемое исполнение (полые стены), 2 ряда, 24 модуля, белая пластиковая дверь KLV-24HWS-SF

Ширина упаковки 10 см
Высота упаковки 10 см
Глубина упаковки 10 см
Объемный вес 1 кг
Кратность поставки 1
Дверь Пластиковая
Способ установки Встраиваемый

Степень защиты IP30
Тип Распределительный
Монтаж Внутренний
Материал Пластиковые
Замок Нет
Количество модулей 24

Ширина упаковки 10 см
Высота упаковки 10 см
Глубина упаковки 10 см
Объемный вес 1 кг
Кратность поставки 1
Дверь Пластиковая
Способ установки Встраиваемый
Степень защиты IP30
Тип Распределительный
Монтаж Внутренний
Материал Пластиковые
Замок Нет
Количество модулей 24
