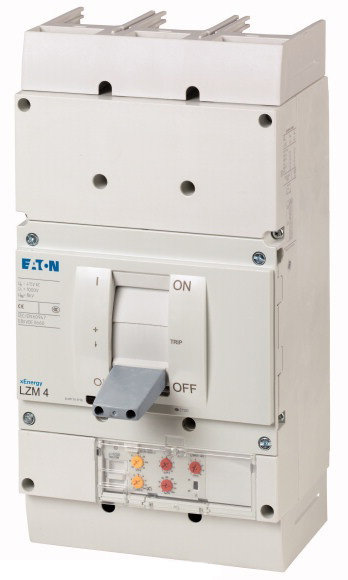

Eaton Автоматический выключатель 1000А, 3 полюса, откл.способность 50кА, диапазон уставки 500…1000А LZMN4-AE1000-I

Автоматический выключатель 1000А, 3 полюса, откл.способность 50кА, диапазон уставки 500…1000А

Купить по низким ценам Eaton Автоматический выключатель 1000А, 3 полюса, откл.способность 50кА, диапазон уставки 500…1000А LZMN4-AE1000-I

Описание Eaton Автоматический выключатель 1000А, 3 полюса, откл.способность 50кА, диапазон уставки 500…1000А LZMN4-AE1000-I

Ассортимент			Автоматические выключатели
Защитная функция			Защита установок и проводки
Стандарт/сертификат			IEC
Метод монтажа			Фиксированная установка
Техника срабатывания			Электронный расцепитель
Типоразмер			LZM4
Описание			Измерение эффективных значений и „термическая память“
Количество полюсов			3-полюсн.
Стандартное оснащение			Винтовое соединение
Коммутационная способность
400/415 В 50/60 Гц	I_cu	кА	50
Расчетный рабочий ток = измеренный ток длительной нагрузки
Расчетный рабочий ток = измеренный ток длительной нагрузки	I_n = I_u	A	1000
диапазон установки
Расцепитель перегрузки

Технические характеристики

Общая информация

Стандарты и положения

IEC/EN 60947, VDE 0660

защита от прикосновения

защита от прикосновения пальцами и тыльной стороной кистей рук согласно VDE 0106 часть 100

Стойкость к климатическим воздействиям

Влажный нагрев, постоянный, в соответствии с IEC 60068-2-78
Влажный нагрев, циклический, в соответствии с IEC 60068-2-30

Удароустойчивость (импульс полусинуса 10 мс) согласно IEC 60068-2-27

15 (импульс полусинус 11 мс)

Безопасное разъединение согласно EN 61140

между вспомогательными контактами и цепями главного тока

В перем. тока

500

Между вспомогательными контактами

В перем. тока

300

Вес

кг

Направление подвода питания

любая

Класс защиты

Устройство

в зоне блока управления: IP20 (основной вид защиты)

корпус

с рамкой: IP40
с поворотной ручкой с дверной муфтой: IP66

Соединительные клеммы

Тоннельная клемма: IP10
Разделитель фаз и ленточный зажим: IP00

Автоматические выключатели

Расчетный рабочий ток = измеренный ток длительной нагрузки

I_n = I_u

1000

Номинальная устойчивость к импульсу

U_imp

Цепи главного тока

8000

Цепи вспомогательного тока

6000

Номинальное напряжение

U_e

В перем. тока

690

Категория перенапряжения / степень загрязнения

III/3

Номинальные выдерживаемые напряжения изоляции

U_i

1000

Коммутационная способность

Расчетный ток короткого замыкания при включении

I_cm

240 B 50/60 Гц

I_cm

кА

105

400/415 В 50/60 Гц

I_cm

кА

105

440 B 50/60 Гц

I_cm

кА

525 B 50/60 Гц

I_cm

кА

690 B 50/60 Гц

I_cm

кА

Расчетная разрывная способность при коротком замыкании I_cn

I_cn

Icu согласно IEC/EN 60947 очередность включения O-t-CO

I_cu

кА

240 B 50/60 Гц

I_cu

кА

400/415 В 50/60 Гц

I_cu

кА

440 B 50/60 Гц

I_cu

кА

525 B 50/60 Гц

I_cu

кА

690 B 50/60 Гц

I_cu

кА

Ics согласно IEC/EN 60947 очередность включения O-t-CO-t-CO

I_cs

кА

230 B 50/60 Гц

I_cs

кА

400/415 В 50/60 Гц

I_cs

кА

440 B 50/60 Гц

I_cs

кА

525 B 50/60 Гц

I_cs

кА

690 B 50/60 Гц

I_cs

кА

Максимальный входной предохранитель, если ожидаемый ток короткого замыкания в месте установки превышает коммутационную способность автоматического выключателя.

Номинальная устойчивость к токовым нагрузкам при коротком замыкании

t = 0,3 с

I_cw

кА

19.2

t = 1 с

I_cw

кА

19.2

Категория применения согласно IEC/EN 60947-2

B (2000A: A)

Расчетная включающая и отключающая способность

Расчетный рабочий ток

I_e

AC-1

380 B 400 B

I_e

2000

415 В

I_e

1600

690 В

I_e

2000

AC-3

380 B 400 B

I_e

1000

415 В

I_e

1000

660 B 690 B

I_e

1000

Для расчётного рабочего тока AC-3 при NZM4 действует правило: 400 В: макс. 650 кВт; 690 В: макс. 600 кВт

Механический срок службы

Переключения

10000

Электрический срок службы

AC-1

400 B 50/60 Гц

Переключения

3000

415 B 50/60 Гц

Переключения

3000

690 B 50/60 Гц

Переключения

2000

AC-2, AC-3

400 B 50/60 Гц

Переключения

2000

415 B 50/60 Гц

Переключения

2000

690 B 50/60 Гц

Переключения

1000

макс. частота коммутаций

S/h

Электрические тепловые потери на полюс при I_uотносительно макс. номинального тока для данного типоразмера

Для электрических тепловых потерь на полюс данные сведения относятся к макс. номинальному току для данного типоразмера

Поперечные сечения соединения

Стандартное оснащение

Винтовое соединение

Обзор

Базовое оснащение
	Столбчатый зажим		-	-	-
	Винтовое соединение	-
Дополнительное оснащение
	Столбчатые зажимы	-			-
	Винтовое соединение		-	-
	Тоннельные клеммы
	Подключение с задней стороны
	Подключение плоского провода	-	-	-

Провода круглого сечения Cu

Тоннельная клемма

многожильный

мм²

4 отверстие

мм²

4 x (50 - 240)

Винтовое соединение и подключение с задней стороны

непосредственно на переключателе

многожильный

мм²

1 x (120 - 185)
4 x (50 - 185)

Панель модуля

1 отверстие

мин.

мм²

1 x (120 - 300)

1 отверстие

макс.

мм²

2 x (95 - 300)

Панель модуля

2 отверстие

мин.

мм²

2 x (95 - 185)

2 отверстие

макс.

мм²

4 x (35 - 185)

Расширение ширины подключения

мм²

Расширение ширины подключения

мм²

4 x 300
6 x (95 - 240)

Ал. провода, мед. кабели

многожильный

мм²

4 отверстие

мм²

4 x (50 - 240)

Винтовое соединение и подключение с задней стороны

Медная полоса, перфорированная

мин.

мм

(2 x) 10 x 50 x 1,0

Медная полоса, перфорированная

макс.

мм

(2 x) 10 x 50 x 1,0

Расширение ширины подключения

мм

(2 x) 10 x 80 x 1.0

Медная полоса (количество сегментов x ширина x толщина сегмента)

Клемма подключения плоского кабеля простая

мин.

мм

6 x 16 x 0,8

макс.

мм

(2 x) 10 x 32 x 1,0

Панель модуля

1 отверстие

мм

(2 x) 10 x 50 x 1.0

Винтовое соединение и подключение с задней стороны

Медная полоса, перфорированная

мин.

мм

(2 x) 10 x 50 x 1,0

Медная полоса, перфорированная

макс.

мм

(2 x) 10 x 50 x 1,0

Расширение ширины подключения

мм

(2 x) 10 x 80 x 1.0

Медная шина (ширина x толщина)

мм

Винтовое соединение и подключение с задней стороны

Винтовое соединение

M10

непосредственно на переключателе

мин.

мм

25 x 5

макс.

мм

2 x (50 x 10)
2 x (80 x 10)

Панель модуля

1 отверстие

мин.

мм

25 x 5

1 отверстие

макс.

мм

2 x (50 x 10)

Панель модуля

2 отверстие

мм

2 x (50 x 10)

Расширение ширины подключения

мм

Расширение ширины подключения

мин.

мм

60 x 10

Расширение ширины подключения

макс.

мм

2 x (80 x 10)

Управляющие провода

мм²

1 x (0,75 - 2,5)
2 x (0,75 - 1,5)

Базовое оснащение

Столбчатый зажим

Винтовое соединение

Дополнительное оснащение

Столбчатые зажимы

Винтовое соединение

Тоннельные клеммы

Подключение с задней стороны

Подключение плоского провода

Bauartnachweis nach IEC/EN 61439

Технические характеристики для подтверждения типа конструкции
Номинальный ток для указания потери мощности	I_n	A	1000
Потеря мощности оборудования, в зависимости от тока	P_vid	W	174
Проверка конструкции IEC/EN 61439
10.2 твёрдость материалов и деталей
10.2.2 Коррозионная стойкость			Требования производственного стандарта выполнены.
10.2.3.1 Нагревостойкость изоляции			Требования производственного стандарта выполнены.
10.2.3.2 Сопротивление изоляционных материалов при обычном нагреве			Требования производственного стандарта выполнены.
10.2.3.3 Сопротивление изоляционных материалов при сильном нагреве			Требования производственного стандарта выполнены.
10.2.4 Устойчивость к ультрафиолетовому излучению			Требования производственного стандарта выполнены.
10.2.5 Подъём			Не имеет значения, поскольку необходимо оценить всё коммутационное оборудование.
10.2.6 Испытание на удар			Не имеет значения, поскольку необходимо оценить всё коммутационное оборудование.
10.2.7 Ярлыки			Требования производственного стандарта выполнены.
10.3 Класс защиты изоляции			Не имеет значения, поскольку необходимо оценить всё коммутационное оборудование.
10.4 Воздушные промежутки и пути утечки тока			Требования производственного стандарта выполнены.
10.5 Защита от удара электрическим током			Не имеет значения, поскольку необходимо оценить всё коммутационное оборудование.
10.6 Монтаж оборудования			Не имеет значения, поскольку необходимо оценить всё коммутационное оборудование.
10.7 Внутренние электрические цепи и соединения			Находится в сфере ответственности компании, монтирующей распределительные устройства.
10.8 Подключения проводов, введённых снаружи			Находится в сфере ответственности компании, монтирующей распределительные устройства.
10.9 Свойства изоляции
10.9.2 Электрическая прочность при рабочей частоте			Находится в сфере ответственности компании, монтирующей распределительные устройства.
10.9.3 Прочность по отношению к импульсному напряжению			Находится в сфере ответственности компании, монтирующей распределительные устройства.
10.9.4 Проверка оболочек кабелей из изолирующего материала			Находится в сфере ответственности компании, монтирующей распределительные устройства.
10.10 Нагрев			Расчёт параметров нагрева находится в сфере ответственности компании, монтирующей распределительные устройства. Компания Eaton указывает данные по потере мощности устройств.
10.11 Стойкость к коротким замыканиям			Находится в сфере ответственности компании, монтирующей распределительные устройства. Соблюдать указания для коммутационных устройств.
10.12 Электромагнитная совместимость			Находится в сфере ответственности компании, монтирующей распределительные устройства. Соблюдать указания для коммутационных устройств.
10.13 Механическая функция			Для устройства требования считаются выполненными, если были соблюдены данные инструкции по монтажу (IL).

Технические характеристики Eaton Автоматический выключатель 1000А, 3 полюса, откл.способность 50кА, диапазон уставки 500…1000А LZMN4-AE1000-I

Ширина упаковки 10 см
Высота упаковки 10 см
Глубина упаковки 10 см
Объемный вес 1 кг

Кратность поставки 1
Кол-во полюсов трехполюсный
Ток Ампер 1000

Ширина упаковки 10 см
Высота упаковки 10 см
Глубина упаковки 10 см
Объемный вес 1 кг
Кратность поставки 1
Кол-во полюсов трехполюсный
Ток Ампер 1000
