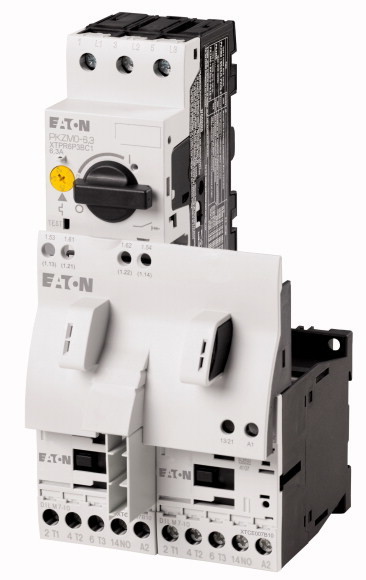

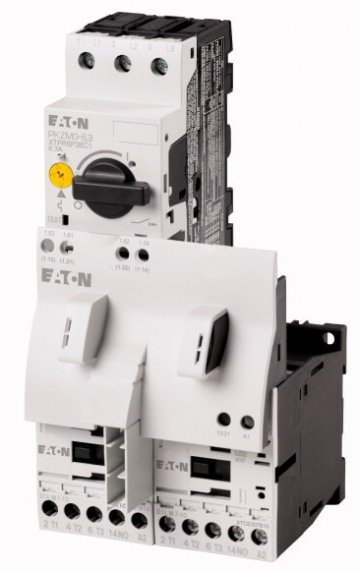

Eaton Сборка реверсивного пуска, 10А, 230В MSC-R-10-M7(230V50HZ)

Eaton Сборка реверсивного пуска, 10А, 230В MSC-R-10-M7(230V50HZ)

Сборка реверсивного пуска, 10А, 230В

Купить по низким ценам Eaton Сборка реверсивного пуска, 10А, 230В MSC-R-10-M7(230V50HZ)
Артикул: MSC-R-10-M7(230V50HZ)
Нет в наличии по запросу
57 501,74 ₽ Скидка 33% 38 526,16 ₽ Цена за 1 шт.
  • От 20 шт:
    38 526,16 ₽
    36 600,43 ₽
Описание Eaton Сборка реверсивного пуска, 10А, 230В MSC-R-10-M7(230V50HZ)
Основное устройствоMSC

ПримечаниеПодходит также для двигателей класса эффективности IE3.Устройства, совместимые с IE3, обозначаются логотипом на упаковке.
Подключение к SmartWire-DTнет
Параметры двигателя
Расчетная рабочая мощность [P]AC-3380 В 400 В 415 В [P]3 кВт
Расчетный рабочий токAC-3380 В, 400 В, 415 В [Ie]6.6 A
Расчетный ток короткого замыкания 380 - 415 В [Iq]150 кА
диапазон установки
Диапазон установок расцепителей перегрузки [Ir]6.3 - 10 A
Тип координацииТип координации "1"
Графические условные обозначения
Управляющее напряжение230 V 50 Hz, 240 V 60 Hz
 Переменное напряжение
Автоматы защиты двигателейPKZM0-10 Тип
Силовой контакторDILM7-01(...) Тип
Набор проводов для прямого пускателяМеханический модуль перемычки и электрический контактный модульPKZM0-XRM12 Тип
УказанияРеверсивные пускатели (комплектные устройства) состоит из автомата защиты двигателей PKZM0 и двух силовых контакторов DILM.При монтаже пускателей до 12 А на DIN рейке без адаптеров на DIN рейке устанавливается только автомат защиты двигателей. Контакторы механически крепятся посредством соединительного модуля.Управляющие провода: до 6 проводов с наружным диаметром до 2,5 мм или 4 провода с наружным диаметром до 3,5 мм.Начиная с 16 A автоматы защиты двигателей и контакторы монтируются на адаптер для установки на DIN рейку.Соединение линий главного тока между PKZ и контактором производится через электрический контактный модуль.Комплектные устройства с механической блокировкой, пускатели до 12 A также имеют электрическую блокировку.При использовании вспомогательного контакта DILA-XHIT… (→ 101042) вставные электрические соединители можно вынимать без снятия установленного сверху вспомогательного контакта.Дополнительная информацияСтраницаТехнические характеристики PKZM0→ PKZM0Дополнительное оснащение PKZ→ 072896Технические характеристики DILM→ DILMПрочие управляющие напряжения→ 276537Дополнительное оснащение DILM→ 281199

2. Технические характеристики

Общая информация
Стандарты и предписанияIEC/EN 60947-4-1, VDE 0660UL 508 (по запросу)CSA C 22.2 № 14 (по запросу)
Установочное положение
Цепи главного тока
Номинальная устойчивость к импульсу [Uimp]6000 В перем. тока
Категория перенапряжения / степень загрязненияIII/3
Номинальное напряжение [Ue]230 - 415 В
Расчетный рабочий токоткрытый, 3-полюсный, 50 - 60 Гц380 B 400 B [Ie]7 A
другие технические характеристики
Автоматы защиты двигателей PKZM0, PKEАвтомат защиты двигателя PKZM0, см. группу продукции Автоматы защиты двигателей/PKZM0Силовые контакторы DILM, см. группу продукции Силовые контакторыРеле времени DILET, ETR, см. группу продукции "силовые контакторы", "электронные реле времени"
Силовые контакторы DILMПотребляемая мощность катушки в обесточенном состоянии и 1,0 x USКатушка на два напряжения 50 Гц [Удержание]1.2 W
Опробованные рабочие характеристики
Вспомогательный контактПилотный режимРабота от перем. токаA600
Вспомогательный контактПилотный режимУправляется постоянным током DCP300
Вспомогательный контактОбщее применениеПерем. ток (AC)600 В
Вспомогательный контактОбщее применениеПерем. ток (AC)15 A
Вспомогательный контактОбщее применениеПост. ток (DC)250 В
Вспомогательный контактОбщее применениеПост. ток (DC)1 A

3. Проверка конструкции в соответствии с IEC / EN 61439

Технические характеристики для подтверждения типа конструкции
Номинальный ток для указания потери мощности [In]10 A
Потеря мощности на полюс, в зависимости от тока [Pvid]2.7 W
Потеря мощности оборудования, в зависимости от тока [Pvid]8.1 W
Статическая потеря мощности, не зависит от тока [Pvs]1.4 W
Способность отдавать потери мощности [Pve]0 W
Мин. рабочая температура-25 °C
Макс. рабочая температура+55 °C
Проверка конструкции IEC/EN 61439
10.2 твёрдость материалов и деталей10.2.2 Коррозионная стойкостьТребования производственного стандарта выполнены.
10.2 твёрдость материалов и деталей10.2.3.1 Нагревостойкость изоляцииТребования производственного стандарта выполнены.
10.2 твёрдость материалов и деталей10.2.3.2 Сопротивление изоляционных материалов при обычном нагревеТребования производственного стандарта выполнены.
10.2 твёрдость материалов и деталей10.2.3.3 Сопротивление изоляционных материалов при сильном нагревеТребования производственного стандарта выполнены.
10.2 твёрдость материалов и деталей10.2.4 Устойчивость к ультрафиолетовому излучениюТребования производственного стандарта выполнены.
10.2 твёрдость материалов и деталей10.2.5 ПодъёмНе имеет значения, поскольку необходимо оценить всё коммутационное оборудование.
10.2 твёрдость материалов и деталей10.2.6 Испытание на ударНе имеет значения, поскольку необходимо оценить всё коммутационное оборудование.
10.2 твёрдость материалов и деталей10.2.7 ЯрлыкиТребования производственного стандарта выполнены.
10.3 Класс защиты изоляцииНе имеет значения, поскольку необходимо оценить всё коммутационное оборудование.
10.4 Воздушные промежутки и пути утечки токаТребования производственного стандарта выполнены.
10.5 Защита от удара электрическим токомНе имеет значения, поскольку необходимо оценить всё коммутационное оборудование.
10.6 Монтаж оборудованияНе имеет значения, поскольку необходимо оценить всё коммутационное оборудование.
10.7 Внутренние электрические цепи и соединенияНаходится в сфере ответственности компании, монтирующей распределительные устройства.
10.8 Подключения проводов, введённых снаружиНаходится в сфере ответственности компании, монтирующей распределительные устройства.
10.9 Свойства изоляции10.9.2 Электрическая прочность при рабочей частотеНаходится в сфере ответственности компании, монтирующей распределительные устройства.
10.9 Свойства изоляции10.9.3 Прочность по отношению к импульсному напряжениюНаходится в сфере ответственности компании, монтирующей распределительные устройства.
10.9 Свойства изоляции10.9.4 Проверка оболочек кабелей из изолирующего материалаНаходится в сфере ответственности компании, монтирующей распределительные устройства.
10.10 НагревРасчёт параметров нагрева находится в сфере ответственности компании, монтирующей распределительные устройства. Компания Eaton указывает данные по потере мощности устройств.
10.11 Стойкость к коротким замыканиямНаходится в сфере ответственности компании, монтирующей распределительные устройства. Соблюдать указания для коммутационных устройств.
10.12 Электромагнитная совместимостьНаходится в сфере ответственности компании, монтирующей распределительные устройства. Соблюдать указания для коммутационных устройств.
10.13 Механическая функцияДля устройства требования считаются выполненными, если были соблюдены данные инструкции по монтажу (IL).

4. Технические характеристики согласно ETIM 7.0

Низковольтные промышленные компоненты (EG000017) / Стартер двигателя / Комбинированный стартер двигателя (EC001037)
Электротехника, электроника, системы автоматизации / Низковольтная коммутационная техника / Load breakout, motor breakout / Motor starter combination (ecl@ss10.0.1-27-37-09-05 [AJZ718013])
Вид моторного стартераReversing starter
С расцепителем короткого замыканияДа
Номинальное управляющее напряжение питания Us при AC 50 Гц230 - 230 V
Номинальное управляющее напряжение питания Us при 60 Гц переменного тока0 - 0 V
Номинальное управляющее напряжение питания Us при постоянном токе0 - 0 V
Тип напряжения для приведения в действиеAC
Номинальная рабочая мощность при AC-3, 230 В, 3-фазная1.5 kW
Номинальная рабочая мощность при AC-3, 400 В3 kW
Номинальная мощность, 460 В, 60 Гц, 3-фазная0 kW
Номинальная мощность, 575 В, 60 Гц, 3-фазная0 kW
Номинальный рабочий ток Ie6.6 A
Номинальный рабочий ток при AC-3, 400 В7 A
Настройка тока расцепителя перегрузки6.3 - 10 A
Номинальный условный ток короткого замыкания, тип 1, 480 Y / 277 В0 A
Номинальный условный ток короткого замыкания, тип 1, 600 Y / 347 В0 A
Номинальный условный ток короткого замыкания, тип 2, 230 В0 A
Номинальный условный ток короткого замыкания, тип 2, 400 В0 A
Количество вспомогательных контактов как нормально разомкнутый контакт
Количество вспомогательных контактов как нормально замкнутый контакт
Температура окружающей среды, верхний рабочий предел60 °C
Защита от перегрузки с температурной компенсациейДа
Класс выпускаCLASS 10
Тип электрического подключения главной цепиScrew connection
Тип электрического соединения для цепи вспомогательного и управляющего токаScrew connection
Возможна установка на рейкуДа
С трансформаторомНет
Количество командных позиций
Подходит для аварийной остановкиНет
Класс координации в соответствии с МЭК 60947-4-3Class 1
Количество световых индикаторов
Возможен внешний сбросНет
С предохранителемНет
Степень защиты (IP)IP20
Степень защиты (NEMA)Other
Поддержка протокола для TCP / IPНет
Протокол поддержки PROFIBUSНет
Поддержка протокола для CANНет
Поддержка протокола для INTERBUSНет
Поддержка протокола для ASIНет
Поддержка протокола для MODBUSНет
Поддержка протокола для Data-HighwayНет
Поддержка протокола для DeviceNetНет
Поддержка протокола для SUCONETНет
Поддержка протокола для LONНет
Протокол поддержки PROFINET IOНет
Протокол поддержки PROFINET CBAНет
Протокол поддержки для SERCOSНет
Протокол поддержки для Foundation FieldbusНет
Поддержка протокола EtherNet / IPНет
Поддержка протокола безопасности интерфейса AS на рабочем местеНет
Поддержка протокола для DeviceNet SafetyНет
Протокол поддержки INTERBUS-SafetyНет
Поддержка протокола для PROFIsafeНет
Поддержка протокола для SafetyBUS pНет
Поддержка протокола для других систем шинНет
Ширина90 mm
Высота180 mm
Глубина95 mm

5. Апробации

Стандарты на продукциюUL60947-4-1A; CSA-C22.2 No. 14-10; IEC60947-4-1; CE marking
UL File No.E123500
UL Категория Контроль №NKJH
CSA File No.12528
CSA Class No.3211-24
Сертификация Северной АмерикиUL listed, CSA certified
Специально разработан для Северной АмерикиНет
