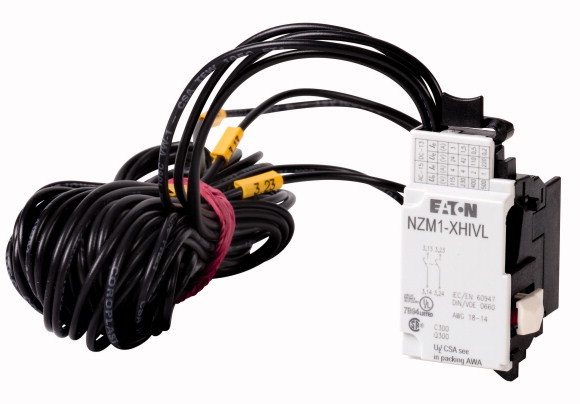

Eaton Вспомогательный контакт с опережением с кабелем NZM1-XHIVL
Eaton Вспомогательный контакт с опережением с кабелем NZM1-XHIVL
Вспомогательный контакт с опережением с кабелем
Купить по низким ценам Eaton Вспомогательный контакт с опережением с кабелем NZM1-XHIVL
Описание Eaton Вспомогательный контакт с опережением с кабелем NZM1-XHIVL
| Вспомогательный контакт | |
| Номинальное напряжение [Ue]Номинальное напряжение [Ue] | 500 В перем. тока |
| Номинальное напряжение [Ue]Номинальное напряжение макс. [Ue] | 220 В пост. тока |
| Обычный термический ток [Ith = Ie] | 4 A |
| Расчетный рабочий ток [Ie]Отличающиеся расчетные рабочие токи при использовании в качестве вспомогательного контакта для автоматического выключателя NZM | M22-K...M22-CK...XHIVbei AC = 50/60 HzBemessungsbetriebsstrom AC-15115 V Ie A 4 4 4 230 V Ie A 4 4 4 400 V Ie A 2 - 2 500 V Ie A 1 - 1 DC-13 24 V Ie A 3 3 3 42 V Ie A 1.7 1 1.5 60 V Ie A 1.2 0.8 0.8 110 V Ie A 0.8 0.5 0.5 220 V Ie A 0.3 0.2 0.2 |
| Защита от короткого замыкания макс. предохранитель | 10 A gG/gL |
| Защита от короткого замыкания макс. линейный защитный автомат | FAZ-B6 A |
| Время переключения | Время опережения HIV в отношении главных контактов при включении и выключении(время переключения при ручном управлении):NZM1, PN1, N(S)1: ок. 20 мс.NZM2, PN2, N(S)2: ок. 20 мс.NZM3, PN3, N(S)3: ок. 20 мс.NZM4, N(S)4: ок. 90 мс., HIV не является опережающим при отключении . |
| Поперечные сечения соединенияодно-/тонкопроволочный, с оконечной муфтой | 1 x (0,75 - 2,5)2 x (0,75 - 2,5) мм2 |
| Поперечные сечения соединения | 1 x (18 - 14)2 x (18 - 14) AWG |
| UL/CSAРасчетный рабочий ток [Ie] | 2,5 A - 240 В перем. тока1 A - 250 В пост. тока A |
| UL/CSAТяжёлый пилотный режим | C300/R300 |
| Прочие технические характеристики (каталог для перелистывания) | Максимальное оснащение и расположение принадлежностей внутриРазница во времени ВКЛ-ВЫКЛ |
2. Проверка конструкции в соответствии с IEC / EN 61439
| Проверка конструкции IEC/EN 61439 | |
| 10.2 твёрдость материалов и деталей10.2.2 Коррозионная стойкость | Требования производственного стандарта выполнены. |
| 10.2 твёрдость материалов и деталей10.2.3.1 Нагревостойкость изоляции | Требования производственного стандарта выполнены. |
| 10.2 твёрдость материалов и деталей10.2.3.2 Сопротивление изоляционных материалов при обычном нагреве | Требования производственного стандарта выполнены. |
| 10.2 твёрдость материалов и деталей10.2.3.3 Сопротивление изоляционных материалов при сильном нагреве | Требования производственного стандарта выполнены. |
| 10.2 твёрдость материалов и деталей10.2.4 Устойчивость к ультрафиолетовому излучению | Требования производственного стандарта выполнены. |
| 10.2 твёрдость материалов и деталей10.2.5 Подъём | Не имеет значения, поскольку необходимо оценить всё коммутационное оборудование. |
| 10.2 твёрдость материалов и деталей10.2.6 Испытание на удар | Не имеет значения, поскольку необходимо оценить всё коммутационное оборудование. |
| 10.2 твёрдость материалов и деталей10.2.7 Ярлыки | Требования производственного стандарта выполнены. |
| 10.3 Класс защиты изоляции | Не имеет значения, поскольку необходимо оценить всё коммутационное оборудование. |
| 10.4 Воздушные промежутки и пути утечки тока | Требования производственного стандарта выполнены. |
| 10.5 Защита от удара электрическим током | Не имеет значения, поскольку необходимо оценить всё коммутационное оборудование. |
| 10.6 Монтаж оборудования | Не имеет значения, поскольку необходимо оценить всё коммутационное оборудование. |
| 10.7 Внутренние электрические цепи и соединения | Находится в сфере ответственности компании, монтирующей распределительные устройства. |
| 10.8 Подключения проводов, введённых снаружи | Находится в сфере ответственности компании, монтирующей распределительные устройства. |
| 10.9 Свойства изоляции10.9.2 Электрическая прочность при рабочей частоте | Находится в сфере ответственности компании, монтирующей распределительные устройства. |
| 10.9 Свойства изоляции10.9.3 Прочность по отношению к импульсному напряжению | Находится в сфере ответственности компании, монтирующей распределительные устройства. |
| 10.9 Свойства изоляции10.9.4 Проверка оболочек кабелей из изолирующего материала | Находится в сфере ответственности компании, монтирующей распределительные устройства. |
| 10.10 Нагрев | Расчёт параметров нагрева находится в сфере ответственности компании, монтирующей распределительные устройства. Компания Eaton указывает данные по потере мощности устройств. |
| 10.11 Стойкость к коротким замыканиям | Находится в сфере ответственности компании, монтирующей распределительные устройства. Соблюдать указания для коммутационных устройств. |
| 10.12 Электромагнитная совместимость | Находится в сфере ответственности компании, монтирующей распределительные устройства. Соблюдать указания для коммутационных устройств. |
| 10.13 Механическая функция | Для устройства требования считаются выполненными, если были соблюдены данные инструкции по монтажу (IL). |
3. Технические характеристики согласно ETIM 7.0
| Низковольтные промышленные компоненты (EG000017) / Блок вспомогательных контактов (EC000041) | |
| Электротехника, электроника, системы автоматизации / Низковольтная коммутационная техника / Component for low-voltage switching technology / Auxiliary switch block (ecl@ss10.0.1-27-37-13-02 [AKN342013]) | |
| Количество контактов в качестве переключающего контакта | |
| Количество контактов как нормально разомкнутый контакт | 2 |
| Количество контактов как нормально замкнутый контакт | |
| Количество сигнальных выключателей | |
| Номинальный рабочий ток Ie при AC-15, 230 В | 4 A |
| Тип электрического подключения | Screw connection |
| Модель | Integrable |
| Способ крепления | Other |
| Подставка для лампы | Отсутствует |
4. Апробации
| Стандарты на продукцию | UL489; CSA-C22.2 No. 5-09; IEC60947, CE marking |
| UL File No. | E140305 |
| UL Категория Контроль № | DIHS |
| CSA File No. | 022086 |
| CSA Class No. | 1437-01 |
| Сертификация Северной Америки | UL listed, CSA certified |
Технические характеристики Eaton Вспомогательный контакт с опережением с кабелем NZM1-XHIVL
- Ширина упаковки 10 см
- Высота упаковки 10 см
- Глубина упаковки 10 см
- Объемный вес 1 кг
- Кратность поставки 1
- Ширина упаковки 10 см
- Высота упаковки 10 см
- Глубина упаковки 10 см
- Объемный вес 1 кг
- Кратность поставки 1
