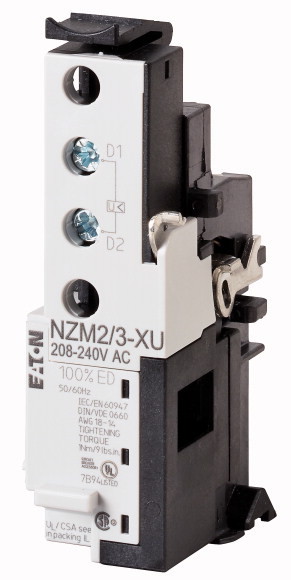

Eaton Расцепитель минимального напряжения , 208 -240В AC NZM2/3-XU208-240AC
Eaton Расцепитель минимального напряжения , 208 -240В AC NZM2/3-XU208-240AC
Расцепитель минимального напряжения , 208 -240В AC
Купить по низким ценам Eaton Расцепитель минимального напряжения , 208 -240В AC NZM2/3-XU208-240AC
Описание Eaton Расцепитель минимального напряжения , 208 -240В AC NZM2/3-XU208-240AC
| Принадлежности | Расцепители минимального напряжения |
| Принадлежности | Расцепители минимального напряжения |
| Стандарт/сертификат | UL/CSA, IEC |
| Типоразмер | NZM2/3 |
| Описание | Отключение без задержки автоматического выключателя NZM или силового разъединителя N при уменьшении управляющего напряжения ниже 35 - 70% US.Предназначен для использования в устройствах аварийного отключения с кнопкой аварийной остановкиЕсли автоматический выключатель защиты от пониженного напряжения выключен, контакты включенного размыкателя не могут случайно замкнуться.Расцепитель минимального напряжения не устанавливается одновременно с опережающим вспомогательным контактом NZM…-XHIV… или расцепителем рабочего тока NZM…-XA…. |
| Способ подключения | с винтовым соединением |
| Вспомогательный контакт | без вспомогательного контакта |
| Номинальное управляющее напряжение [Us] | 208 - 240 V 50/60 Hz В |
| Применяемое для | NZM2(-4), N(S)2(-4)NZM3(-4), N(S)3(-4) |
2. Технические характеристики
| Расцепители минимального напряжения | |
| Номинальное управляющее напряжение источника питания [Us]Переменное напряжение [Us] | 208-240 В перем. тока |
| Номинальное управляющее напряжение источника питания [Us]Номинальное управляющее напряжение [Us] | 208 - 240 V 50/60 Hz В |
| Рабочий диапазонНапряжение отпускания | 0.35 - 0.7 x Us |
| Рабочий диапазонНапряжение натяжения [x Uc] | 0.85 - 1.1 |
| Потребляемая мощностьПеременное напряжение Мощность трогания, перем. ток | 1.5 VA |
| Потребляемая мощностьПеременное напряжение Мощность удержания переменного тока | 1.5 VA |
| Потребляемая мощностьпостоянное напряжениеМощность трогания, пост. ток | 0.8 W |
| Потребляемая мощностьпостоянное напряжениеМощность удержания постоянного тока | 0.8 W |
| Максимальное время открытия (время реакции вплоть до открытия главных контактов) | 19 мс |
| Минимальная длительность команд | 10 - 15 мс |
| Поперечные сечения соединения | |
| Одно-/тонкопроволочный, с оконечной муфтой | 1 x (0,75 - 2,5)2 x (0,75 - 2,5) мм2 |
| 1 x (18 - 14)2 x (18 - 14) AWG | |
3. Проверка конструкции в соответствии с IEC / EN 61439
| Проверка конструкции IEC/EN 61439 | |
| 10.2 твёрдость материалов и деталей10.2.2 Коррозионная стойкость | Требования производственного стандарта выполнены. |
| 10.2 твёрдость материалов и деталей10.2.3.1 Нагревостойкость изоляции | Требования производственного стандарта выполнены. |
| 10.2 твёрдость материалов и деталей10.2.3.2 Сопротивление изоляционных материалов при обычном нагреве | Требования производственного стандарта выполнены. |
| 10.2 твёрдость материалов и деталей10.2.3.3 Сопротивление изоляционных материалов при сильном нагреве | Требования производственного стандарта выполнены. |
| 10.2 твёрдость материалов и деталей10.2.4 Устойчивость к ультрафиолетовому излучению | Требования производственного стандарта выполнены. |
| 10.2 твёрдость материалов и деталей10.2.5 Подъём | Не имеет значения, поскольку необходимо оценить всё коммутационное оборудование. |
| 10.2 твёрдость материалов и деталей10.2.6 Испытание на удар | Не имеет значения, поскольку необходимо оценить всё коммутационное оборудование. |
| 10.2 твёрдость материалов и деталей10.2.7 Ярлыки | Требования производственного стандарта выполнены. |
| 10.3 Класс защиты изоляции | Не имеет значения, поскольку необходимо оценить всё коммутационное оборудование. |
| 10.4 Воздушные промежутки и пути утечки тока | Требования производственного стандарта выполнены. |
| 10.5 Защита от удара электрическим током | Не имеет значения, поскольку необходимо оценить всё коммутационное оборудование. |
| 10.6 Монтаж оборудования | Не имеет значения, поскольку необходимо оценить всё коммутационное оборудование. |
| 10.7 Внутренние электрические цепи и соединения | Находится в сфере ответственности компании, монтирующей распределительные устройства. |
| 10.8 Подключения проводов, введённых снаружи | Находится в сфере ответственности компании, монтирующей распределительные устройства. |
| 10.9 Свойства изоляции10.9.2 Электрическая прочность при рабочей частоте | Находится в сфере ответственности компании, монтирующей распределительные устройства. |
| 10.9 Свойства изоляции10.9.3 Прочность по отношению к импульсному напряжению | Находится в сфере ответственности компании, монтирующей распределительные устройства. |
| 10.9 Свойства изоляции10.9.4 Проверка оболочек кабелей из изолирующего материала | Находится в сфере ответственности компании, монтирующей распределительные устройства. |
| 10.10 Нагрев | Расчёт параметров нагрева находится в сфере ответственности компании, монтирующей распределительные устройства. Компания Eaton указывает данные по потере мощности устройств. |
| 10.11 Стойкость к коротким замыканиям | Находится в сфере ответственности компании, монтирующей распределительные устройства. Соблюдать указания для коммутационных устройств. |
| 10.12 Электромагнитная совместимость | Находится в сфере ответственности компании, монтирующей распределительные устройства. Соблюдать указания для коммутационных устройств. |
| 10.13 Механическая функция | Для устройства требования считаются выполненными, если были соблюдены данные инструкции по монтажу (IL). |
4. Апробации
| Низковольтные промышленные компоненты (EG000017) / Катушка пониженного напряжения (EC001022) | |
| Электротехника, электроника, системы автоматизации / Низковольтная коммутационная техника / Circuit breaker (LV | |
| Номинальное управляющее напряжение питания Us при AC 50 Гц | 208 - 240 V |
| Номинальное управляющее напряжение питания Us при 60 Гц переменного тока | 208 - 240 V |
| Номинальное управляющее напряжение питания Us при постоянном токе | 0 - 0 V |
| Тип напряжения для приведения в действие | AC |
| Тип электрического подключения | Screw connection |
| Количество контактов как нормально разомкнутый контакт | |
| Количество контактов как нормально замкнутый контакт | |
| Количество контактов в качестве переключающего контакта | |
| С задержкой | Нет |
| Подходит для силового выключателя | Да |
| Подходит для выключателя без нагрузки | Да |
| Подходит для защитного выключателя двигателя | Нет |
| Подходит для реле перегрузки | Нет |
| Стандарты на продукцию | UL489; CSA-C22.2 No. 5-09; IEC60947, CE marking |
| UL File No. | E140305 |
| UL Категория Контроль № | DIHS |
| CSA File No. | 022086 |
| CSA Class No. | 1437-01 |
| Сертификация Северной Америки | UL listed, CSA certified |
5. Апробации
| Стандарты на продукцию | UL489; CSA-C22.2 No. 5-09; IEC60947, CE marking |
| UL File No. | E140305 |
| UL Категория Контроль № | DIHS |
| CSA File No. | 022086 |
| CSA Class No. | 1437-01 |
| Сертификация Северной Америки | UL listed, CSA certified |
Технические характеристики Eaton Расцепитель минимального напряжения , 208 -240В AC NZM2/3-XU208-240AC
- Ширина упаковки 10 см
- Высота упаковки 10 см
- Глубина упаковки 10 см
- Объемный вес 1 кг
- Кратность поставки 1
- Ширина упаковки 10 см
- Высота упаковки 10 см
- Глубина упаковки 10 см
- Объемный вес 1 кг
- Кратность поставки 1
