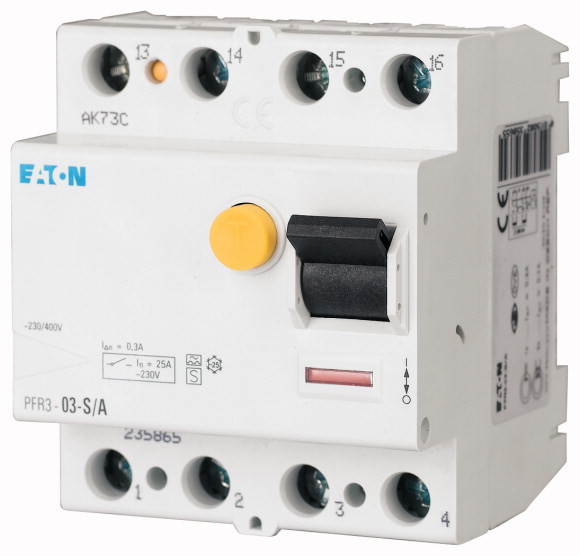

Eaton реле контроля токов утечки 0,3А , 4 полюса, устойчивость к импульсному току 5кА, защита ПЧ PFR3-03-U

Eaton реле контроля токов утечки 0,3А , 4 полюса, устойчивость к импульсному току 5кА, защита ПЧ PFR3-03-U

реле контроля токов утечки 0,3А , 4 полюса, устойчивость к импульсному току 5кА, защита ПЧ

Купить по низким ценам Eaton реле контроля токов утечки 0,3А , 4 полюса, устойчивость к импульсному току 5кА, защита ПЧ PFR3-03-U
Артикул: PFR3-03-U
Нет в наличии по запросу
88 190,65 ₽ Скидка 30% 61 733,45 ₽ Цена за 1 шт.
  • От 20 шт:
    61 733,45 ₽
    58 646,43 ₽
Описание Eaton реле контроля токов утечки 0,3А , 4 полюса, устойчивость к импульсному току 5кА, защита ПЧ PFR3-03-U
Расчетная устойчивость при коротких замыканиях [Icn]5 кА
Расчетный ток утечки [IΔN]0,3 A
ТипТип U
Срабатываниеизбирательно отключаемый, с задержкой 40 мс s…
АссортиментPFR3
Чувствительностьчувствительный к импульсным токам

2. Технические характеристики

Электрический
Номинальное напряжение [Ue] [Ue]Номинальное напряжение [Ue]230/400 В перем. тока
Номинальная частота [f]50 Гц
Предельные значения рабочего напряжения Испытательная схема184 - 440 В пер. тока
Чувствительностьчувствительный к импульсным токам
Номинальная устойчивость к импульсу [Uimp]4 кВ
Расчетная устойчивость при коротких замыканиях [Icn]5 кА
Срок службыэлектрический [Переключения]≧ 4000
Срок службымеханический [Переключения]≧ 20000
Ссылки
Вспомогательный переключатель для последующей установкиZ-HK 248432
Контакт сигнала на отключение для последующей установкиZ-NHK 248434
Компактный корпусKLV-TC-4 276241
Герметичная крышкаZ-RC/AK-4TE 101062
Механический
Монтажный размер колпачков45 мм
Размер цоколя устройства80 мм
Монтажная ширина70 (4 установочных мест) мм
МонтажБыстродействующее крепление с 2 положениями фиксации на DIN-рейку IEC/EN 60715
Класс защитыIP40, IP54 (с влагонепроницаемым корпусом)
Клеммы вверху и внизуЗажимы/приподнятые зажимы
Защита клеммЗащита от прикосновений руками, DGUV VS3, EN 50274
Поперечное сечение клеммодножильный1,5 - 35 мм2
Поперечное сечение клемммногожильный2 x 16 мм2
Толщина материала сборной шины0.8 - 2 мм
Допустимая температура хранения и транспортировки-35 - +60 °C
Стойкость к климатическим воздействиям25–55 °C и относительная влажность 90–95 % согласно IEC 60068-2

3. Проверка конструкции в соответствии с IEC / EN 61439

Технические характеристики для подтверждения типа конструкции
Номинальный ток для указания потери мощности [In]25 A
Потеря мощности на полюс, в зависимости от тока [Pvid]0 W
Способность отдавать потери мощности [Pve]0 W
Мин. рабочая температура-25 °C
Макс. рабочая температура+60 °C
 Начиная с 40°C макс. допустимый ток длительной нагрузки уменьшается на 3% на каждый 1°C
Проверка конструкции IEC/EN 61439
10.2 твёрдость материалов и деталей10.2.2 Коррозионная стойкостьТребования производственного стандарта выполнены.
10.2 твёрдость материалов и деталей10.2.3.1 Нагревостойкость изоляцииТребования производственного стандарта выполнены.
10.2 твёрдость материалов и деталей10.2.3.2 Сопротивление изоляционных материалов при обычном нагревеТребования производственного стандарта выполнены.
10.2 твёрдость материалов и деталей10.2.3.3 Сопротивление изоляционных материалов при сильном нагревеТребования производственного стандарта выполнены.
10.2 твёрдость материалов и деталей10.2.4 Устойчивость к ультрафиолетовому излучениюТребования производственного стандарта выполнены.
10.2 твёрдость материалов и деталей10.2.5 ПодъёмНе имеет значения, поскольку необходимо оценить всё коммутационное оборудование.
10.2 твёрдость материалов и деталей10.2.6 Испытание на ударНе имеет значения, поскольку необходимо оценить всё коммутационное оборудование.
10.2 твёрдость материалов и деталей10.2.7 ЯрлыкиТребования производственного стандарта выполнены.
10.3 Класс защиты изоляцииНе имеет значения, поскольку необходимо оценить всё коммутационное оборудование.
10.4 Воздушные промежутки и пути утечки токаТребования производственного стандарта выполнены.
10.5 Защита от удара электрическим токомНе имеет значения, поскольку необходимо оценить всё коммутационное оборудование.
10.6 Монтаж оборудованияНе имеет значения, поскольку необходимо оценить всё коммутационное оборудование.
10.7 Внутренние электрические цепи и соединенияНаходится в сфере ответственности компании, монтирующей распределительные устройства.
10.8 Подключения проводов, введённых снаружиНаходится в сфере ответственности компании, монтирующей распределительные устройства.
10.9 Свойства изоляции10.9.2 Электрическая прочность при рабочей частотеНаходится в сфере ответственности компании, монтирующей распределительные устройства.
10.9 Свойства изоляции10.9.3 Прочность по отношению к импульсному напряжениюНаходится в сфере ответственности компании, монтирующей распределительные устройства.
10.9 Свойства изоляции10.9.4 Проверка оболочек кабелей из изолирующего материалаНаходится в сфере ответственности компании, монтирующей распределительные устройства.
10.10 НагревРасчёт параметров нагрева находится в сфере ответственности компании, монтирующей распределительные устройства. Компания Eaton указывает данные по потере мощности устройств.
10.11 Стойкость к коротким замыканиямНаходится в сфере ответственности компании, монтирующей распределительные устройства. Соблюдать указания для коммутационных устройств.
10.12 Электромагнитная совместимостьНаходится в сфере ответственности компании, монтирующей распределительные устройства. Соблюдать указания для коммутационных устройств.
10.13 Механическая функцияДля устройства требования считаются выполненными, если были соблюдены данные инструкции по монтажу (IL).

4. Технические характеристики согласно ETIM 7.0

Автоматические выключатели и предохранители (EG000020) / Автоматический выключатель остаточного тока (RCCB) (EC000003)
Электротехника, электроника, системы автоматизации / Электроустановки, электромонтажные материалы / Автоматы защитного отключения тока повреждения / Автоматы защитного отключения тока повреждения (RCCB) (ecl@ss10.0.1-27-14-22-01 [AAB906014])
Количество полюсов
Номинальное напряжение400 V
Номинальный ток25 A
Номинальный ток повреждения300 mA
Номинальное напряжение изоляции Ui440 V
Номинальное импульсное выдерживаемое напряжение Uimp4 kV
Способ крепленияDIN rail
Тип тока утечкиA
Выборочная защитаДа
Кратковременное отключение с задержкойНет
Отключающая способность при коротком замыкании (Icw)10 kA
Импульсный ток5 kA
Частота50 Hz
Возможно дополнительное оборудованиеДа
С блокировочным устройствомНет
Степень защиты (IP)IP40
Ширина в количестве модульных расстояний4
Встроенная глубина69.5 mm
Температура окружающей среды во время работы-25 - 40 °C
Степень загрязнения2
Подключаемый проводник поперечного сечения многопроволочный1.5 - 16 mm²
Сечение подключаемого проводника с твердым сердечником1.5 - 35 mm²
