Eaton Пусковая комбинация звезда-треугольник 55А, управляющее напряжение 24В (DC) SDAINLM55(RDC24)
Eaton Пусковая комбинация звезда-треугольник 55А, управляющее напряжение 24В (DC) SDAINLM55(RDC24)
Пусковая комбинация звезда-треугольник 55А, управляющее напряжение 24В (DC)
Купить по низким ценам Eaton Пусковая комбинация звезда-треугольник 55А, управляющее напряжение 24В (DC) SDAINLM55(RDC24)
Описание Eaton Пусковая комбинация звезда-треугольник 55А, управляющее напряжение 24В (DC) SDAINLM55(RDC24)
1. Программа поставок
| Ассортимент | Комбинации контакторов |
| Применение | Комбинации контакторов для запуска двигателя в режиме звезда-треугольник |
| Принадлежности | сборка звезда-треугольник SDAINL |
| Категория применения | AC-3: электродвигатели с короткозамкнутым ротором: запуск, отключение во время работы |
| Примечание | Подходит также для двигателей класса эффективности IE3.Устройства, совместимые с IE3, обозначаются логотипом на упаковке. |
| Описание | Частота коммутаций: макс. 30 включений в час |
| Расчетный рабочий ток [Ie] | |
| AC-3380 B 400 B [Ie] | 55 A |
| максимальная расчетная эксплуатационная мощность трехфазных двигателей 50 - 60 Гц | |
| AC-3220 B 230 B [P] | 15 кВт |
| AC-3380 B 400 B [P] | 30 кВт |
| AC-3500 В [P] | 37 кВт |
| AC-3660 B 690 B [P] | 30 кВт |
| Макс. время переключения | < 20 с |
| Управляющее напряжение | 24 V DC |
| Род тока: перем. ток/пост. ток | Питание пост. тока |

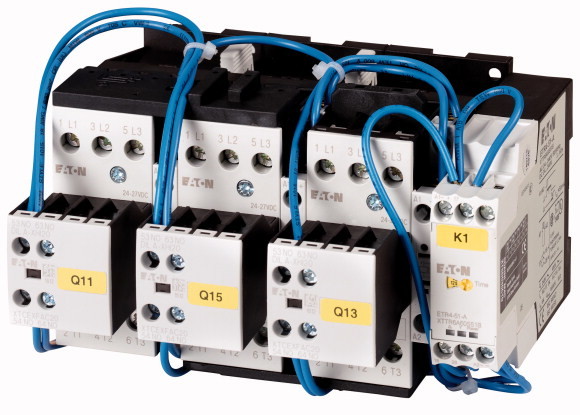

| Отдельные компоненты комбинации | |
| Сетевой контактор Q11 | DILM32-10+ DILA-XHI20 Тип |
| Контактор для соединения треугольником Q15 | DILM32-01+ DILA-XHI20 Тип |
| Контактор для соединения звездой Q13 | DILM25-01+ DILA-XHI20 Тип |
| Реле времени K1 | ETR4-51 Тип |
| Указания | Встроенная схема защиты электроники управления. |
| Q11 | |
| Q13 | |
| Q15 | |
2. Проверка конструкции в соответствии с IEC / EN 61439
| Технические характеристики для подтверждения типа конструкции | |
| Номинальный ток для указания потери мощности [In] | 55 A |
| Потеря мощности на полюс, в зависимости от тока [Pvid] | 6 W |
| Потеря мощности оборудования, в зависимости от тока [Pvid] | 17.9 W |
| Статическая потеря мощности, не зависит от тока [Pvs] | 3.7 W |
| Способность отдавать потери мощности [Pve] | 0 W |
| Мин. рабочая температура | -25 °C |
| Макс. рабочая температура | +60 °C |
| Проверка конструкции IEC/EN 61439 | |
| 10.2 твёрдость материалов и деталей10.2.2 Коррозионная стойкость | Требования производственного стандарта выполнены. |
| 10.2 твёрдость материалов и деталей10.2.3.1 Нагревостойкость изоляции | Требования производственного стандарта выполнены. |
| 10.2 твёрдость материалов и деталей10.2.3.2 Сопротивление изоляционных материалов при обычном нагреве | Требования производственного стандарта выполнены. |
| 10.2 твёрдость материалов и деталей10.2.3.3 Сопротивление изоляционных материалов при сильном нагреве | Требования производственного стандарта выполнены. |
| 10.2 твёрдость материалов и деталей10.2.4 Устойчивость к ультрафиолетовому излучению | Требования производственного стандарта выполнены. |
| 10.2 твёрдость материалов и деталей10.2.5 Подъём | Не имеет значения, поскольку необходимо оценить всё коммутационное оборудование. |
| 10.2 твёрдость материалов и деталей10.2.6 Испытание на удар | Не имеет значения, поскольку необходимо оценить всё коммутационное оборудование. |
| 10.2 твёрдость материалов и деталей10.2.7 Ярлыки | Требования производственного стандарта выполнены. |
| 10.3 Класс защиты изоляции | Не имеет значения, поскольку необходимо оценить всё коммутационное оборудование. |
| 10.4 Воздушные промежутки и пути утечки тока | Требования производственного стандарта выполнены. |
| 10.5 Защита от удара электрическим током | Не имеет значения, поскольку необходимо оценить всё коммутационное оборудование. |
| 10.6 Монтаж оборудования | Не имеет значения, поскольку необходимо оценить всё коммутационное оборудование. |
| 10.7 Внутренние электрические цепи и соединения | Находится в сфере ответственности компании, монтирующей распределительные устройства. |
| 10.8 Подключения проводов, введённых снаружи | Находится в сфере ответственности компании, монтирующей распределительные устройства. |
| 10.9 Свойства изоляции10.9.2 Электрическая прочность при рабочей частоте | Находится в сфере ответственности компании, монтирующей распределительные устройства. |
| 10.9 Свойства изоляции10.9.3 Прочность по отношению к импульсному напряжению | Находится в сфере ответственности компании, монтирующей распределительные устройства. |
| 10.9 Свойства изоляции10.9.4 Проверка оболочек кабелей из изолирующего материала | Находится в сфере ответственности компании, монтирующей распределительные устройства. |
| 10.10 Нагрев | Расчёт параметров нагрева находится в сфере ответственности компании, монтирующей распределительные устройства. Компания Eaton указывает данные по потере мощности устройств. |
| 10.11 Стойкость к коротким замыканиям | Находится в сфере ответственности компании, монтирующей распределительные устройства. Соблюдать указания для коммутационных устройств. |
| 10.12 Электромагнитная совместимость | Находится в сфере ответственности компании, монтирующей распределительные устройства. Соблюдать указания для коммутационных устройств. |
| 10.13 Механическая функция | Для устройства требования считаются выполненными, если были соблюдены данные инструкции по монтажу (IL). |
3. Технические характеристики согласно ETIM 7.0
| Низковольтные промышленные компоненты (EG000017) / Комбинация контакторов (EC000010) | |
| Электротехника, электроника, системы автоматизации / Низковольтная коммутационная техника / Contactor (LV) / Combination of contactor (ecl@ss10.0.1-27-37-10-09 [AGZ572014]) | |
| Функция | Star-delta contactor |
| Номинальное управляющее напряжение питания Us при AC 50 Гц | 0 - 0 V |
| Номинальное управляющее напряжение питания Us при 60 Гц переменного тока | 0 - 0 V |
| Номинальное управляющее напряжение питания Us при постоянном токе | 24 - 24 V |
| Тип напряжения для приведения в действие | DC |
| Номинальный рабочий ток Ie при AC-3, 400 В | 55 A |
| Номинальная рабочая мощность при AC-3, 400 В | 30 kW |
| Номинальная рабочая мощность NEMA | 0 kW |
| Тип электрического подключения главной цепи | Screw connection |
| Степень защиты (IP) | IP00 |
| Степень защиты (NEMA) | Other |
4. Характеристики
| Дополнительное оснащение | 1: Реле защиты электродвигателей |
5. Размеры
| Базовое устройство с функциональным блоком вспомогательного контакта |
