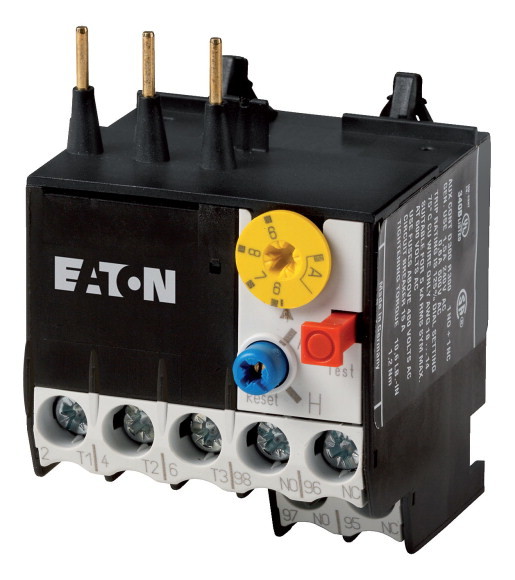

Реле перегрузки для миниконтакторов, доп. контакты 1НЗPlus1НО, уставка расцепителя 4...6 А
Купить по низким ценам Eaton Реле перегрузки для миниконтакторов, доп. контакты 1НЗPlus1НО, уставка расцепителя 4...6 А ZE-6Описание Eaton Реле перегрузки для миниконтакторов, доп. контакты 1НЗPlus1НО, уставка расцепителя 4...6 А ZE-6
Чувствительность к выпадению фаз | IEC/EN 60947, VDE 0660 часть 102 |
Описание | Кнопка тестирования/выключенияКнопка сброса ручной/автоматикаНеаварийное расцепление |
Вид монтажа | Прямой монтаж |
диапазон установки | |
Расцепитель перегрузки [Ir] | 4 - 6 A |
Графические условные обозначения | |
Вспомогательный контакт | |
Замык. = замыкающий контакт | 1 замыкающий контакт |
Разм. = размыкающий контакт | 1 размыкающий контакт |
Применяемое для | DILEMDIULEM/21/MV |
защита от короткого замыкания | |
Тип координации 1 [gG/gL] | 35 A |
Тип координации 2 [gG/gL] | 10 A |
Указания | Overload trigger: tripping class 10 AShort circuit protection: observe the maximum permissible fuse of the contactor with direct device mounting.Suitable for protection of Ex e-motors II(2)G [Ex d] [Ex e] [Ex px]II(2)D [Ex p] [Ex t]PTB 10 ATEX 3014Observe manual MN03407003Z-DE/EN. |
Указания | При монтаже в ряд между реле защиты двигателя необходимо соблюдать минимальное расстояние, равное 5 мм. 1 Силовые контакторы |
2. Технические характеристики
Общая информация | |
Стандарты и предписания | IEC/EN 60947, VDE 0660, UL, CSA |
Стойкость к климатическим воздействиям | Влажный нагрев, постоянный, в соответствии с IEC 60068-2-78Влажный нагрев, циклический, в соответствии с IEC 60068-2-30 |
Температура окружающей среды | Рабочий диапазон согласно IEC/EN 60947.PTB: -5 °C - +55 °C |
Температура окружающей средыразомкнут | -25 - +50 °C |
Температура окружающей средыв капсульном корпусе | - 25 - 40 °C |
Температурная компенсация | постоянно |
Вес | 0.078 кг |
Удароустойчивость | 10ПолусинусДлительность ударного воздействия 10 мс g |
Класс защиты | IP20 |
Защита от прикосновения при вертикальном управлении спереди (EN 50274) | защита от прикосновения пальцами и тыльной стороной кистей рук |
Цепи главного тока | |
Номинальная устойчивость к импульсу [Uimp] | 6000 В перем. тока |
Категория перенапряжения / степень загрязнения | III/3 |
Номинальные выдерживаемые напряжения изоляции [Ui] | 690 В |
Номинальное напряжение [Ue] | 690 В перем. тока |
Безопасное разъединение согласно EN 61140между вспомогательными контактами и цепями главного тока | 300 В перем. тока |
Безопасное разъединение согласно EN 61140между цепями главного тока | 300 В перем. тока |
Остаточная ошибка температурной компенсации > 40 ºC | ≦ 0.25 %/K |
Электрические тепловые потери (3 контакта)нижнее значение диапазона настройки | 2.5 W |
Электрические тепловые потери (3 контакта)верхнее значение диапазона регулировки | 5.4 W |
Поперечные сечения соединенияодножильный | 1 x (0,75 - 2,5) мм2 |
Поперечные сечения соединениятонкопроволочный с оконечной муфтой | 1 x (0,5 - 1,5) мм2 |
Поперечные сечения соединенияОдно- или многожильный | 18 - 14 AWG |
Соединительный винт | M3,5 |
Начальный пусковой момент | 1,2 Нм |
Длина зачистки | 8 мм |
ИнструментыОтвертка с профилем Pozidriv | 2 Размер |
ИнструментыСтандартная отвёртка | 0.8 x 5.5 мм |
Цепи вспомогательного и управляющего тока | |
Номинальная устойчивость к импульсу [Uimp] | 4000 В |
Категория перенапряжения / степень загрязнения | III/3 |
Поперечные сечения соединенияодножильный | 1 x (0,75 - 2,5)2 x (0,75 - 2,5) мм2 |
Поперечные сечения соединениятонкопроволочный с оконечной муфтой | 1 x (0,5 - 1,5)2 x (0,5 - 1,5) мм2 |
Поперечные сечения соединенияодно- или многожильные | 2 x (18 - 12) AWG |
Соединительный винт | M3,5 |
Начальный пусковой момент | 1,2 Нм |
Длина зачистки | 8 мм |
ИнструментыОтвертка с профилем Pozidriv | 2 Размер |
ИнструментыСтандартная отвёртка | 0,8 x 5,5 мм |
Номинальное выдерживаемое напряжение изоляции вспомогательного контура [Ui] | 500 В перем. тока |
Номинальное напряжение [Ue] | 500 В перем. тока |
Безопасное разъединение согласно EN 61140Между вспомогательными контактами | 250 В перем. тока |
Обычный термический ток [Ith] | 6 A |
Расчетный рабочий ток [Ie]AC-15Замыкающие контакты120 В [Ie] | 1.5 A |
Расчетный рабочий ток [Ie]AC-15Замыкающие контакты220 В 230 В 240 В [Ie] | 1.5 A |
Расчетный рабочий ток [Ie]AC-15Замыкающие контакты380 В 400 В 415 В [Ie] | 0.7 A |
Расчетный рабочий ток [Ie]AC-15Замыкающие контакты500 В [Ie] | 0.5 A |
Расчетный рабочий ток [Ie]AC-15Размыкающие контакты120 В [Ie] | 1.5 A |
Расчетный рабочий ток [Ie]AC-15Размыкающие контакты220 В 230 В 240 В [Ie] | 1.5 A |
Расчетный рабочий ток [Ie]AC-15Размыкающие контакты380 В 400 В 415 В [Ie] | 0.7 A |
Расчетный рабочий ток [Ie]AC-15Размыкающие контакты500 В [Ie] | 0.5 A |
Расчетный рабочий ток [Ie]DC Л/П ≦ 15 мс | Условия включения и отключения на основе DC-13 Л/П постоянны в соответствии с исходными данными |
Расчетный рабочий ток [Ie]DC Л/П ≦ 15 мс24 В [Ie] | 0.9 A |
Расчетный рабочий ток [Ie]DC Л/П ≦ 15 мс60 В [Ie] | 0.75 A |
Расчетный рабочий ток [Ie]DC Л/П ≦ 15 мс110 В [Ie] | 0.4 A |
Расчетный рабочий ток [Ie]DC Л/П ≦ 15 мс220 В [Ie] | 0.2 A |
Стойкость к коротким замыканиям без свариваниямакс. предохранитель | 4 A gG/gL |
указания | |
Указания | Температура окружающей среды: рабочий диапазон согласно IEC/EN 60947, PTB: -5 °C до +50°CПоперечные сечения соединения линий главного тока, однопровл. и тонкопровл. с наконечником жилы: при использовании 2 проводов они должны иметь одинаковое сечение. |
Опробованные рабочие характеристики | |
Вспомогательный контактПилотный режимРабота от перем. тока | D300 |
Вспомогательный контактПилотный режимУправляется постоянным током DC | R300 |
Вспомогательный контактОбщее применениеПерем. ток (AC) | 240 V/1,5 A600 V/0,6 A В |
Short Circuit Current RatingОсновная номинальная характеристикапримечание | CB для макс. 480 В |
Short Circuit Current RatingОсновная номинальная характеристикаSCCR | 5 kA |
Short Circuit Current RatingОсновная номинальная характеристикаМакс. предохранитель | 20 A |
Short Circuit Current RatingОсновная номинальная характеристикамакс. CB | 15 A |
3. Проверка конструкции в соответствии с IEC / EN 61439
Технические характеристики для подтверждения типа конструкции | |
Номинальный ток для указания потери мощности [In] | 6 A |
Потеря мощности на полюс, в зависимости от тока [Pvid] | 1.8 W |
Потеря мощности оборудования, в зависимости от тока [Pvid] | 5.4 W |
Статическая потеря мощности, не зависит от тока [Pvs] | 0 W |
Способность отдавать потери мощности [Pve] | 0 W |
Мин. рабочая температура | -25 °C |
Макс. рабочая температура | +50 °C |
Проверка конструкции IEC/EN 61439 | |
10.2 твёрдость материалов и деталей10.2.2 Коррозионная стойкость | Требования производственного стандарта выполнены. |
10.2 твёрдость материалов и деталей10.2.3.1 Нагревостойкость изоляции | Требования производственного стандарта выполнены. |
10.2 твёрдость материалов и деталей10.2.3.2 Сопротивление изоляционных материалов при обычном нагреве | Требования производственного стандарта выполнены. |
10.2 твёрдость материалов и деталей10.2.3.3 Сопротивление изоляционных материалов при сильном нагреве | Требования производственного стандарта выполнены. |
10.2 твёрдость материалов и деталей10.2.4 Устойчивость к ультрафиолетовому излучению | Требования производственного стандарта выполнены. |
10.2 твёрдость материалов и деталей10.2.5 Подъём | Не имеет значения, поскольку необходимо оценить всё коммутационное оборудование. |
10.2 твёрдость материалов и деталей10.2.6 Испытание на удар | Не имеет значения, поскольку необходимо оценить всё коммутационное оборудование. |
10.2 твёрдость материалов и деталей10.2.7 Ярлыки | Требования производственного стандарта выполнены. |
10.3 Класс защиты изоляции | Не имеет значения, поскольку необходимо оценить всё коммутационное оборудование. |
10.4 Воздушные промежутки и пути утечки тока | Требования производственного стандарта выполнены. |
10.5 Защита от удара электрическим током | Не имеет значения, поскольку необходимо оценить всё коммутационное оборудование. |
10.6 Монтаж оборудования | Не имеет значения, поскольку необходимо оценить всё коммутационное оборудование. |
10.7 Внутренние электрические цепи и соединения | Находится в сфере ответственности компании, монтирующей распределительные устройства. |
10.8 Подключения проводов, введённых снаружи | Находится в сфере ответственности компании, монтирующей распределительные устройства. |
10.9 Свойства изоляции10.9.2 Электрическая прочность при рабочей частоте | Находится в сфере ответственности компании, монтирующей распределительные устройства. |
10.9 Свойства изоляции10.9.3 Прочность по отношению к импульсному напряжению | Находится в сфере ответственности компании, монтирующей распределительные устройства. |
10.9 Свойства изоляции10.9.4 Проверка оболочек кабелей из изолирующего материала | Находится в сфере ответственности компании, монтирующей распределительные устройства. |
10.10 Нагрев | Расчёт параметров нагрева находится в сфере ответственности компании, монтирующей распределительные устройства. Компания Eaton указывает данные по потере мощности устройств. |
10.11 Стойкость к коротким замыканиям | Находится в сфере ответственности компании, монтирующей распределительные устройства. Соблюдать указания для коммутационных устройств. |
10.12 Электромагнитная совместимость | Находится в сфере ответственности компании, монтирующей распределительные устройства. Соблюдать указания для коммутационных устройств. |
10.13 Механическая функция | Для устройства требования считаются выполненными, если были соблюдены данные инструкции по монтажу (IL). |
4. Технические характеристики согласно ETIM 7.0
Низковольтные промышленные компоненты (EG000017) / Тепловое реле перегрузки (EC000106) | |
Электротехника, электроника, системы автоматизации / Низковольтная коммутационная техника / Overload protection device / Thermal overload relay (ecl@ss10.0.1-27-37-15-01 [AKF075014]) | |
Регулируемый диапазон тока | 4 - 6 A |
Максимум. номинальное рабочее напряжение Ue | 690 V |
Способ крепления | Direct attachment |
Тип электрического подключения главной цепи | Screw connection |
Количество вспомогательных контактов как нормально замкнутый контакт | 1 |
Количество вспомогательных контактов как нормально разомкнутый контакт | 1 |
Количество вспомогательных контактов в качестве переключающего контакта | |
Класс выпуска | CLASS 10 |
Сброс функции ввода | Нет |
Функция сброса автоматическая | Да |
Кнопка сброса функции | Да |
5. Апробации
Стандарты на продукцию | UL 508; CSA-C22.2 No. 14; IEC/EN 60947-4-1; IEC/EN 60947-5-1; CE marking |
UL File No. | E29184 |
UL Категория Контроль № | NKCR |
CSA File No. | 12528 |
CSA Class No. | 3211-03 |
Сертификация Северной Америки | UL listed, CSA certified |
Специально разработан для Северной Америки | Нет |
Подходит для | Branch circuits |
Максимум. Уровень напряжения | 600 V AC |
Степень защиты | IEC: IP20, UL/CSA Type: - |
