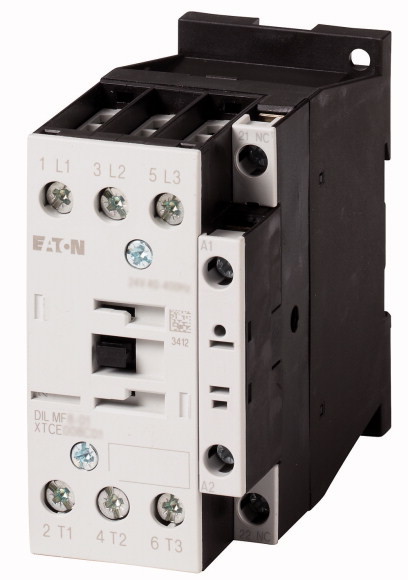

Контактор с электронной катушкой 14А, управляющее напряжение 190-240В, 1НЗ доп. контакт, категория применения AC-3, AC-4

Купить по низким ценам Eaton Контактор с электронной катушкой 14А, управляющее напряжение 190-240В, 1НЗ доп. контакт, категория применения AC-3, AC-4 DILMF14-01(RAC240)
Артикул: DILMF14-01(RAC240)
Сравнить
Нет в наличии по запросу
67 510,36 ₽ Скидка 30% 47 257,25 ₽ Цена за 1 шт.
  • От 20 шт:
    47 257,25 ₽
    44 893,89 ₽
Описание Eaton Контактор с электронной катушкой 14А, управляющее напряжение 190-240В, 1НЗ доп. контакт, категория применения AC-3, AC-4 DILMF14-01(RAC240)
ПрименениеСиловой контактор для полупроводников согласно SEMI F47
ПодассортиментСиловые контакторы до 150 A с электронным приводом
Категория примененияAC-1: не индуктивная или слабо индуктивная нагрузка, печи сопротивленияAC-3: электродвигатели с короткозамкнутым ротором: запуск, отключение во время работыAC-4: электродвигатели с короткозамкнутым ротором: пуск, противотоковое торможение, реверсирование, режим старт-стоп

ПримечаниеПодходит также для двигателей класса эффективности IE3.Устройства, совместимые с IE3, обозначаются логотипом на упаковке.
Техника присоединенияВинтовые клеммы
ОписаниеСиловые контакторы, пригодные для полупроводников в соответствии SEMI F47.Силовые контакторы бесфоновые, пригодны для автоматизации зданий.Привод может применяться в диапазоне от 50 до 400 Гц.
Полюсы3-полюсн.
Расчетный рабочий ток
AC-3380 B 400 B [Ie]12 A
AC-1обычный термический ток, 3-полюсный, 50 - 60 Гцразомкнутпри 40 °C [Ith =Ie]22 A
AC-1обычный термический ток, 3-полюсный, 50 - 60 Гцв капсульном корпусе [Ith]18 A
AC-1обычный термический ток, 1-полюсныйразомкнут [Ith]50 A
AC-1обычный термический ток, 1-полюсныйв капсульном корпусе [Ith]45 A
максимальная расчетная эксплуатационная мощность трехфазных двигателей 50 - 60 Гц
AC-3220 B 230 B [P]3.5 кВт
AC-3380 B 400 B [P]5.5 кВт
AC-3660 B 690 B [P]6.5 кВт
AC-4220 B 230 B [P]2 кВт
AC-4380 B 400 B [P]3 кВт
AC-4660 B 690 B [P]4.4 кВт
Назначение контактов
Разм. = размыкающий контакт1 разм.
Графические условные обозначения
Управляющее напряжениеRAC 240: 190 - 240 V 50/60 Hz
УказанияКоммутирующие элементы согласно EN 50012.Встроенная схема защиты.С зеркальным контактомВстроенная схема защиты электроники управления.

2. Технические характеристики

Общая информация
Установочное положение
Переменное напряжение
AC-1Расчетный рабочий токобычный термический ток, 3-полюсный, 50 - 60 Гцразомкнутпри 40 °C [Ith =Ie]22 A
AC-1Расчетный рабочий токобычный термический ток, 3-полюсный, 50 - 60 Гцразомкнутпри 50 °C [Ith =Ie]21 A
AC-1Расчетный рабочий токобычный термический ток, 3-полюсный, 50 - 60 Гцразомкнутпри 60 °C [Ith =Ie]20 A
AC-1Расчетный рабочий токобычный термический ток, 3-полюсный, 50 - 60 Гцв капсульном корпусе [Ith]18 A
AC-1Расчетный рабочий токобычный термический ток, 1-полюсныйразомкнут [Ith]50 A
AC-1Расчетный рабочий токобычный термический ток, 1-полюсныйв капсульном корпусе [Ith]45 A
AC-3Расчетный рабочий токоткрытый, 3-полюсный, 50 - 60 ГцПримечаниеПри максимальной допустимой температуре окружающей среды (откр.)
AC-3Расчетный рабочий токоткрытый, 3-полюсный, 50 - 60 Гц220 B 230 B [Ie]12 A
AC-3Расчетный рабочий токоткрытый, 3-полюсный, 50 - 60 Гц240 В [Ie]12 A
AC-3Расчетный рабочий токоткрытый, 3-полюсный, 50 - 60 Гц380 B 400 B [Ie]12 A
AC-3Расчетный рабочий токоткрытый, 3-полюсный, 50 - 60 Гц415 В [Ie]12 A
AC-3Расчетный рабочий токоткрытый, 3-полюсный, 50 - 60 Гц440 В [Ie]12 A
AC-3Расчетный рабочий токоткрытый, 3-полюсный, 50 - 60 Гц500 В [Ie]10 A
AC-3Расчетный рабочий токоткрытый, 3-полюсный, 50 - 60 Гц660 B 690 B [Ie]7 A
AC-3Расчетная рабочая мощность [P]220 B 230 B [P]3.5 кВт
AC-3Расчетная рабочая мощность [P]240 В [P]4 кВт
AC-3Расчетная рабочая мощность [P]380 B 400 B [P]5.5 кВт
AC-3Расчетная рабочая мощность [P]415 В [P]7 кВт
AC-3Расчетная рабочая мощность [P]440 В [P]7.5 кВт
AC-3Расчетная рабочая мощность [P]500 В [P]7 кВт
AC-3Расчетная рабочая мощность [P]660 B 690 B [P]6.5 кВт
AC-4открытый, 3-полюсный, 50 - 60 Гц220 B 230 B [Ie]7 A
AC-4открытый, 3-полюсный, 50 - 60 Гц240 В [Ie]7 A
AC-4открытый, 3-полюсный, 50 - 60 Гц380 B 400 B [Ie]7 A
AC-4открытый, 3-полюсный, 50 - 60 Гц415 В [Ie]7 A
AC-4открытый, 3-полюсный, 50 - 60 Гц440 В [Ie]7 A
AC-4открытый, 3-полюсный, 50 - 60 Гц500 В [Ie]6 A
AC-4открытый, 3-полюсный, 50 - 60 Гц660 B 690 B [Ie]5 A
AC-4Расчетная рабочая мощность [P]220 B 230 B [P]2 кВт
AC-4Расчетная рабочая мощность [P]240 В [P]2.2 кВт
AC-4Расчетная рабочая мощность [P]380 B 400 B [P]3 кВт
AC-4Расчетная рабочая мощность [P]415 В [P]3.4 кВт
AC-4Расчетная рабочая мощность [P]440 В [P]3.6 кВт
AC-4Расчетная рабочая мощность [P]500 В [P]3.5 кВт
AC-4Расчетная рабочая мощность [P]660 B 690 B [P]4.4 кВт
Электрические тепловые потери
3-полюсный, при Ith (60°)2.4 W
Электрические тепловые потери при Ie согласно AC-3/400 V0.9 W
Механические приводы
Безопасность по напряжениюРабота от перем. тока [втягивание]0.8 - 1.15 x Uc
Безопасность по напряжениюРабота от перем. тока [Отпускание]0.2 - 0.5 x Uc
Потребляемая мощность катушки в обесточенном состоянии и 1,0 x USэлектронный привод [втягивание]14 VA
Потребляемая мощность катушки в обесточенном состоянии и 1,0 x USэлектронный привод [Удержание]0.7 VA
Потребляемая мощность катушки в обесточенном состоянии и 1,0 x USэлектронный привод [Удержание]0.8 W
Продолжительность включения100 % продолжительность включения
Время переключенияЗадержка замыкания40 мс
Время переключенияВремя открытия45 мс
-подходит послеSEMI F47
Электромагнитная совместимость (ЭМС)
Излучаемые радиопомехисогласно EN 60947-1
Иммунитетсогласно EN 60947-1
другие технические характеристики
Как силовой контактор [DIL]M12
Опробованные рабочие характеристики
Коммутационная способностьмаксимальная мощность двигателятрехфазн.200 В208 В5 л.с.
Коммутационная способностьмаксимальная мощность двигателятрехфазн.230 В240 В5 л.с.
Коммутационная способностьмаксимальная мощность двигателятрехфазн.460 В480 В10 л.с.
Коммутационная способностьмаксимальная мощность двигателятрехфазн.575 В600 В15 л.с.
Коммутационная способностьмаксимальная мощность двигателяоднофазный115 В120 В2 л.с.
Коммутационная способностьмаксимальная мощность двигателяоднофазный230 В240 В3 л.с.
Коммутационная способностьОбщее применение40 A
Вспомогательный контактПилотный режимРабота от перем. токаA600
Вспомогательный контактПилотный режимУправляется постоянным током DCP300
Вспомогательный контактОбщее применениеПерем. ток (AC)600 В
Вспомогательный контактОбщее применениеПерем. ток (AC)10 A
Вспомогательный контактОбщее применениеПост. ток (DC)250 В
Вспомогательный контактОбщее применениеПост. ток (DC)1 A
Short Circuit Current RatingОсновная номинальная характеристикаSCCR5 kA
Short Circuit Current RatingОсновная номинальная характеристикаМакс. предохранитель125 A
Short Circuit Current RatingОсновная номинальная характеристикамакс. CB125 A
Short Circuit Current Rating480 В кор. замык.SCCR (предохранитель)10/100 kA
Short Circuit Current Rating480 В кор. замык.Макс. предохранитель125/70 Class J A
Short Circuit Current Rating480 В кор. замык.SCCR (CB)10/65 kA
Short Circuit Current Rating480 В кор. замык.макс. CB50/32 A
Short Circuit Current Rating600 В кор. замык.SCCR (предохранитель)10/100 kA
Short Circuit Current Rating600 В кор. замык.Макс. предохранитель125/70 Class J A
Short Circuit Current Rating600 В кор. замык.SCCR (CB)10/22 kA
Short Circuit Current Rating600 В кор. замык.макс. CB50/32 A
Ном. характеристики специального назначенияЭлектроразрядные лампы (балласт)480В 60Гц 3-фазн., 277В 60Гц 1-фазн.40 A
Ном. характеристики специального назначенияЭлектроразрядные лампы (балласт)600В 60Гц 3-фазн., 347В 60Гц 1-фазн.40 A
Ном. характеристики специального назначенияЛампы накаливания (вольфрам)480В 60Гц 3-фазн., 277В 60Гц 1-фазн.40 A
Ном. характеристики специального назначенияЛампы накаливания (вольфрам)600В 60Гц 3-фазн., 347В 60Гц 1-фазн.40 A
Ном. характеристики специального назначенияВоздушные электронагреватели480В 60Гц 3-фазн., 277В 60Гц 1-фазн.40 A
Ном. характеристики специального назначенияВоздушные электронагреватели600В 60Гц 3-фазн., 347В 60Гц 1-фазн.40 A
Ном. характеристики специального назначенияУправление холодильной техникой (только CSA)LRA 480В 60Гц 3-фазн.240 A
Ном. характеристики специального назначенияУправление холодильной техникой (только CSA)FLA 480В 60Гц 3-фазн.40 A
Ном. характеристики специального назначенияУправление холодильной техникой (только CSA)LRA 600В 60Гц 3-фазн.180 A
Ном. характеристики специального назначенияУправление холодильной техникой (только CSA)FLA 600В 60Гц 3-фазн.30 A
Ном. характеристики специального назначенияНом. характеристики определенного назначения (100 000 циклов согл. UL 1995)LRA 480В 60Гц 3-фазн.108 A
Ном. характеристики специального назначенияНом. характеристики определенного назначения (100 000 циклов согл. UL 1995)FLA 480В 60Гц 3-фазн.18 A
Ном. характеристики специального назначенияУправление лифтами200В 60Гц 3-фазн.3 л.с.
Ном. характеристики специального назначенияУправление лифтами200В 60Гц 3-фазн.11 A
Ном. характеристики специального назначенияУправление лифтами240В 60Гц 3-фазн.3 л.с.
Ном. характеристики специального назначенияУправление лифтами240В 60Гц 3-фазн.9.6 A
Ном. характеристики специального назначенияУправление лифтами480В 60Гц 3-фазн.7.5 л.с.
Ном. характеристики специального назначенияУправление лифтами480В 60Гц 3-фазн.11 A
Ном. характеристики специального назначенияУправление лифтами600В 60Гц 3-фазн.10 л.с.
Ном. характеристики специального назначенияУправление лифтами600В 60Гц 3-фазн.11 A

3. Проверка конструкции в соответствии с IEC / EN 61439

Технические характеристики для подтверждения типа конструкции
Номинальный ток для указания потери мощности [In]12 A
Потеря мощности на полюс, в зависимости от тока [Pvid]0.3 W
Потеря мощности оборудования, в зависимости от тока [Pvid]0.9 W
Статическая потеря мощности, не зависит от тока [Pvs]0.8 W
Способность отдавать потери мощности [Pve]0 W
Мин. рабочая температура-25 °C
Макс. рабочая температура+60 °C
Проверка конструкции IEC/EN 61439
10.2 твёрдость материалов и деталей10.2.2 Коррозионная стойкостьТребования производственного стандарта выполнены.
10.2 твёрдость материалов и деталей10.2.3.1 Нагревостойкость изоляцииТребования производственного стандарта выполнены.
10.2 твёрдость материалов и деталей10.2.3.2 Сопротивление изоляционных материалов при обычном нагревеТребования производственного стандарта выполнены.
10.2 твёрдость материалов и деталей10.2.3.3 Сопротивление изоляционных материалов при сильном нагревеТребования производственного стандарта выполнены.
10.2 твёрдость материалов и деталей10.2.4 Устойчивость к ультрафиолетовому излучениюТребования производственного стандарта выполнены.
10.2 твёрдость материалов и деталей10.2.5 ПодъёмНе имеет значения, поскольку необходимо оценить всё коммутационное оборудование.
10.2 твёрдость материалов и деталей10.2.6 Испытание на ударНе имеет значения, поскольку необходимо оценить всё коммутационное оборудование.
10.2 твёрдость материалов и деталей10.2.7 ЯрлыкиТребования производственного стандарта выполнены.
10.3 Класс защиты изоляцииНе имеет значения, поскольку необходимо оценить всё коммутационное оборудование.
10.4 Воздушные промежутки и пути утечки токаТребования производственного стандарта выполнены.
10.5 Защита от удара электрическим токомНе имеет значения, поскольку необходимо оценить всё коммутационное оборудование.
10.6 Монтаж оборудованияНе имеет значения, поскольку необходимо оценить всё коммутационное оборудование.
10.7 Внутренние электрические цепи и соединенияНаходится в сфере ответственности компании, монтирующей распределительные устройства.
10.8 Подключения проводов, введённых снаружиНаходится в сфере ответственности компании, монтирующей распределительные устройства.
10.9 Свойства изоляции10.9.2 Электрическая прочность при рабочей частотеНаходится в сфере ответственности компании, монтирующей распределительные устройства.
10.9 Свойства изоляции10.9.3 Прочность по отношению к импульсному напряжениюНаходится в сфере ответственности компании, монтирующей распределительные устройства.
10.9 Свойства изоляции10.9.4 Проверка оболочек кабелей из изолирующего материалаНаходится в сфере ответственности компании, монтирующей распределительные устройства.
10.10 НагревРасчёт параметров нагрева находится в сфере ответственности компании, монтирующей распределительные устройства. Компания Eaton указывает данные по потере мощности устройств.
10.11 Стойкость к коротким замыканиямНаходится в сфере ответственности компании, монтирующей распределительные устройства. Соблюдать указания для коммутационных устройств.
10.12 Электромагнитная совместимостьНаходится в сфере ответственности компании, монтирующей распределительные устройства. Соблюдать указания для коммутационных устройств.
10.13 Механическая функцияДля устройства требования считаются выполненными, если были соблюдены данные инструкции по монтажу (IL).

4. Технические характеристики согласно ETIM 7.0

Низковольтные промышленные компоненты (EG000017) / Силовой контактор, переключение переменного тока (EC000066)
Электротехника, электроника, системы автоматизации / Низковольтная коммутационная техника / Contactor (LV) / Power contactor, AC switching (ecl@ss10.0.1-27-37-10-03 [AAB718015])
Номинальное управляющее напряжение питания Us при AC 50 Гц190 - 240 V
Номинальное управляющее напряжение питания Us при 60 Гц переменного тока190 - 240 V
Номинальное управляющее напряжение питания Us при постоянном токе0 - 0 V
Тип напряжения для приведения в действиеAC
Номинальный рабочий ток Ie при AC-1, 400 В20 A
Номинальный рабочий ток Ie при AC-3, 400 В12 A
Номинальная рабочая мощность при AC-3, 400 В5.5 kW
Номинальный рабочий ток Ie при AC-4, 400 В7 A
Номинальная рабочая мощность при AC-4, 400 В3 kW
Номинальная рабочая мощность NEMA7.4 kW
Модульная версияНет
Количество вспомогательных контактов как нормально разомкнутый контакт
Количество вспомогательных контактов как нормально замкнутый контакт1
Тип электрического подключения главной цепиScrew connection
Количество нормально замкнутых контактов в качестве основного контакта
Количество главных контактов как нормально открытый контакт3

5. Апробации

Стандарты на продукциюIEC/EN 60947-4-1; UL 60947-4-1; CSA - C22.2 No. 60947-4-1-14; CE marking
UL File No.E29096
UL Категория Контроль №NLDX
CSA File No.012528
CSA Class No.2411-03, 3211-04
Сертификация Северной АмерикиUL listed, CSA certified
Специально разработан для Северной АмерикиНет

6. Характеристики


Дополнительное оснащение1: Реле защиты электродвигателей2: Модули вспомогательных контактов
Характеристика
 Условия переключения для потребителей без двигателя 3-полюсных, 4-полюсныхРабочая характеристикаНе индуктивная или слабо индуктивная нагрузкаЭлектрическое краткое обозначениеВключение: 1 × расчетный рабочий токВыключение: 1 × расчетный рабочий токКатегория применения100 % AC-1Типичные случаи примененияЭлектрический нагрев
Характеристика

7. Размеры


 Силовой контактор со вспомогательным контактным модулем

 боковое расстояние от заземленных деталей: 6 мм
Технические характеристики Eaton Контактор с электронной катушкой 14А, управляющее напряжение 190-240В, 1НЗ доп. контакт, категория применения AC-3, AC-4 DILMF14-01(RAC240)
  • Ширина упаковки 10 см
  • Высота упаковки 10 см
  • Глубина упаковки 10 см
  • Объемный вес 1 кг
  • Кратность поставки 1
  • Степень защиты IP54
  • Номинальное напряжение 230в
  • Количество полюсов 3
  • Ширина упаковки 10 см
  • Высота упаковки 10 см
  • Глубина упаковки 10 см
  • Объемный вес 1 кг
  • Кратность поставки 1
  • Степень защиты IP54
  • Номинальное напряжение 230в
  • Количество полюсов 3
Заказ в один клик
Мы позвоним Вам в ближайшее время
Несоответствие минимальной сумме заказ

Минимальная сумма заказа 1 500,00 ₽

Просьба увеличить заказ.

Похожие товары

Похожие товары не найдены

Аналоги по характеристикам

Аналоги по характеристикам не найдены

Аналоги по цене

Аналоги по цене не найдены

Общая оценка товара:
5
1
Официальный поставщик компании Eaton в России

Гарантия производителя 1 год
Компания:
Произведено:
Информация о компании:
Eaton-технологический лидер с 45 летним опытом разработки и производства систем бесперебойного питания, гидравлических, автотехнических и аэрокосмических систем. Корпорация предоставляет решения для эффективного управления электрической, гидравлической и механической энергией. Штат работников превышает 100000 человек и работает более чем в 175 странах.
Срочная доставка день в день
Объемный вес: 1 кг
Габариты: 10x10x10
По городу Москве: 1 200 ₽
* только для города Москва
Самовывоз по РФ
Объемный вес: 1 кг
Габариты: 10x10x10
Самовывоз осуществляется по России:

Доставка курьером по РФ
Объемный вес: 1 кг
Габариты: 10x10x10
По городу Москве: 350 ₽
По России:
Транспортная компания
Собственная служба доставки 350 ₽ 2-3 дней

Почта России уточнять 3-20 дней

ПЭК уточнять 2-7 дней

СДЭК Экспресс лайт уточнять 2-7 дней

СДЭК Супер Экспресс уточнять 2-4 дней

Деловые Линии уточнять 2-7 дней

Pony Express уточнять 2-7 дней

DPD уточнять 2-7 дней

DHL уточнять 2-7 дней

Boxberry уточнять 2-7 дней

ЖелДорЭкспедиция уточнять 3-10 дней

Байкал Сервис уточнять 2-10 дней

Энергия 400,00 ₽ 2-7 дней
Eaton Контактор с электронной катушкой 14А, управляющее напряжение 190-240В, 1НЗ доп. контакт, категория применения AC-3, AC-4 DILMF14-01(RAC240)
Артикул: DILMF14-01(RAC240)

Контактор с электронной катушкой 14А, управляющее напряжение 190-240В, 1НЗ доп. контакт, категория применения AC-3, AC-4

Объемный вес: 1 кг
Габариты: 10x10x10
Нет в наличии по запросу
67 510,36 ₽ Скидка 30% 47 257,25 ₽ Цена за 1 шт.
  • От 20 шт:
    47 257,25 ₽
    44 893,89 ₽
Задать вопрос
Мы позвоним Вам в ближайшее время
Заказ на обратный звонок
Мы позвоним Вам в ближайшее время
Обратный звонок
Мы позвоним Вам в ближайшее время
